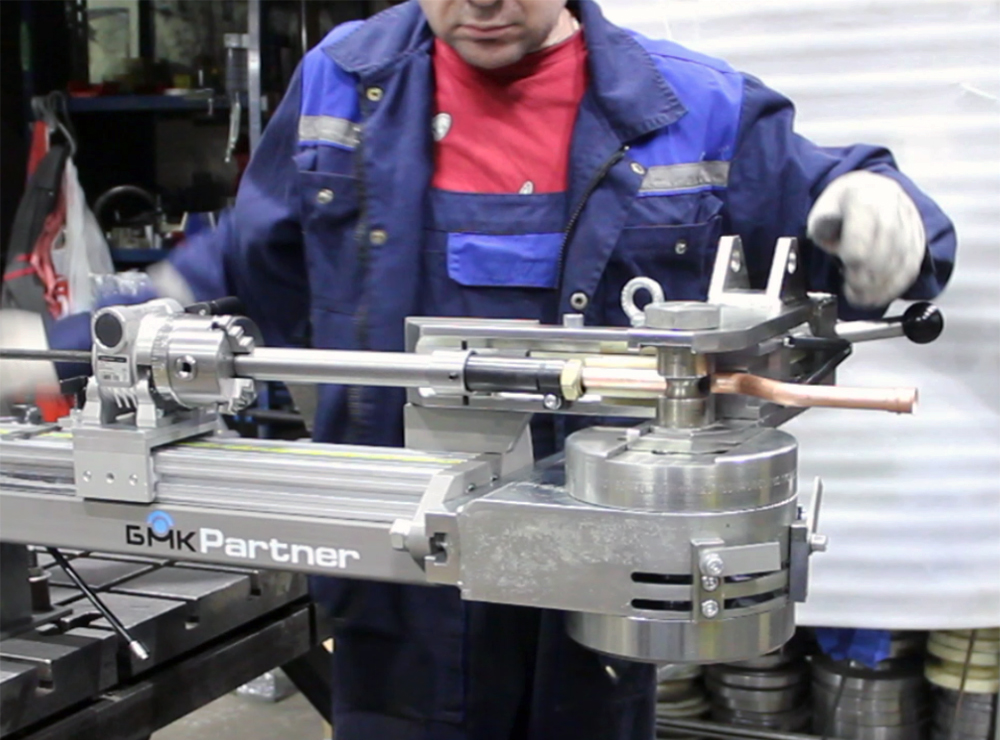

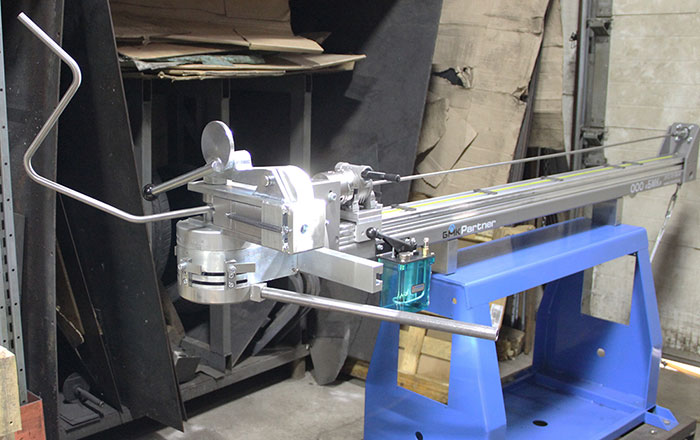

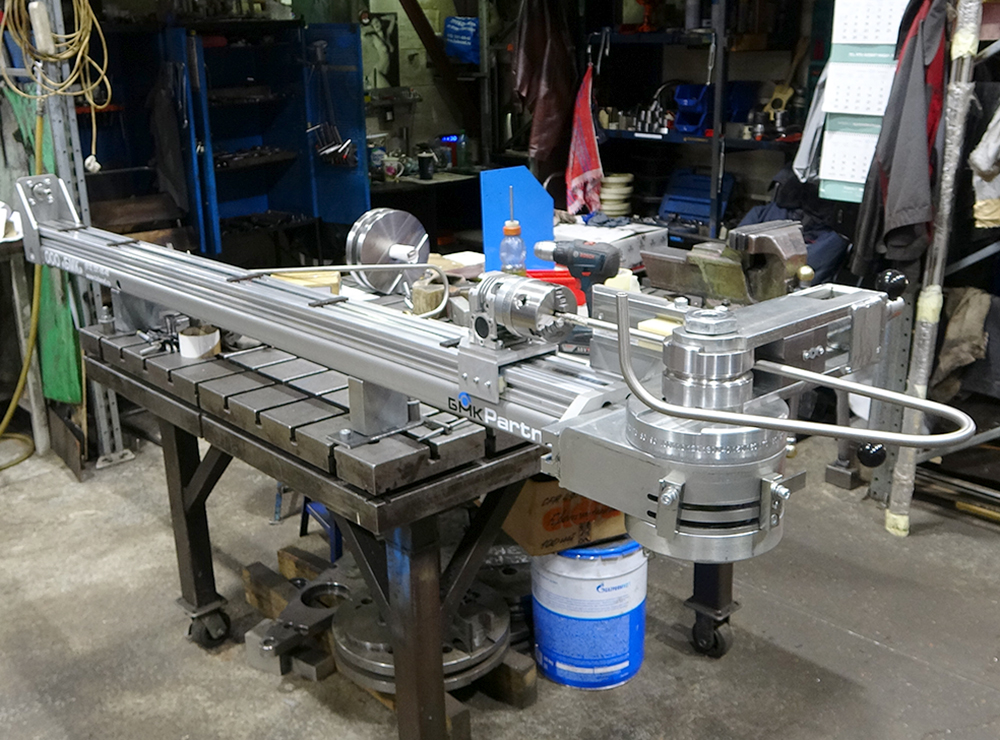

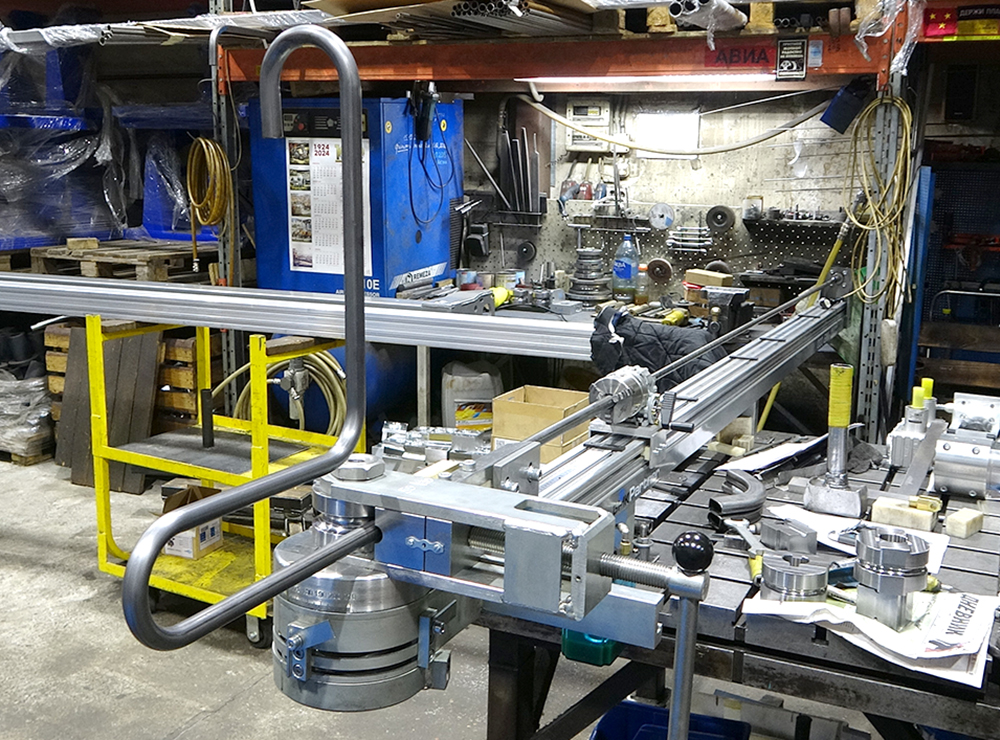

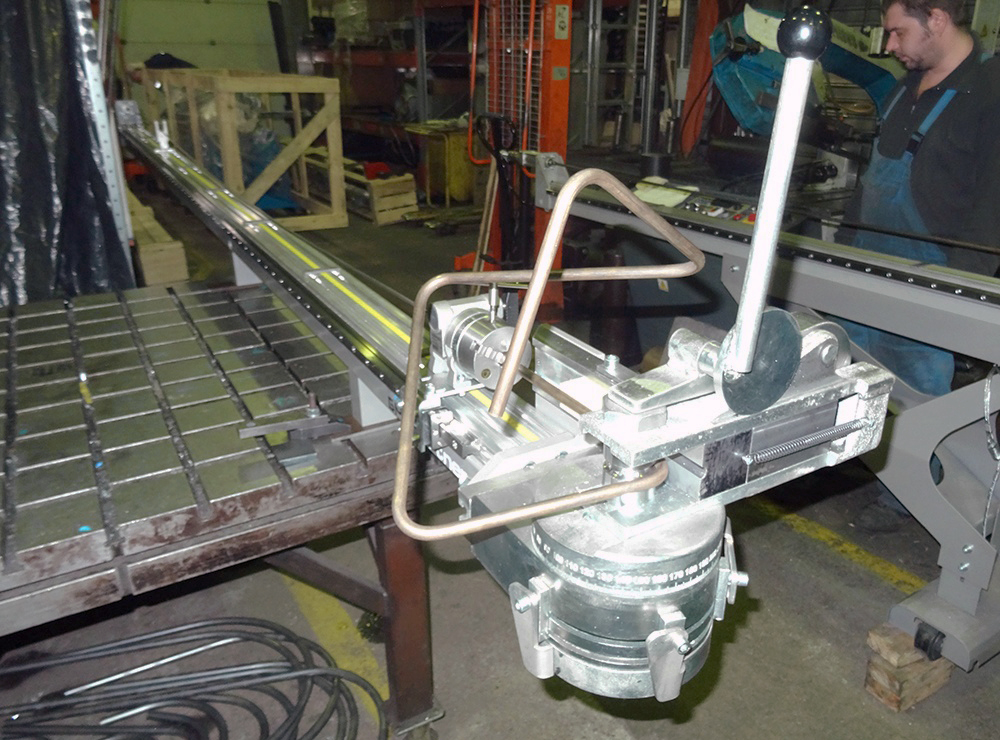

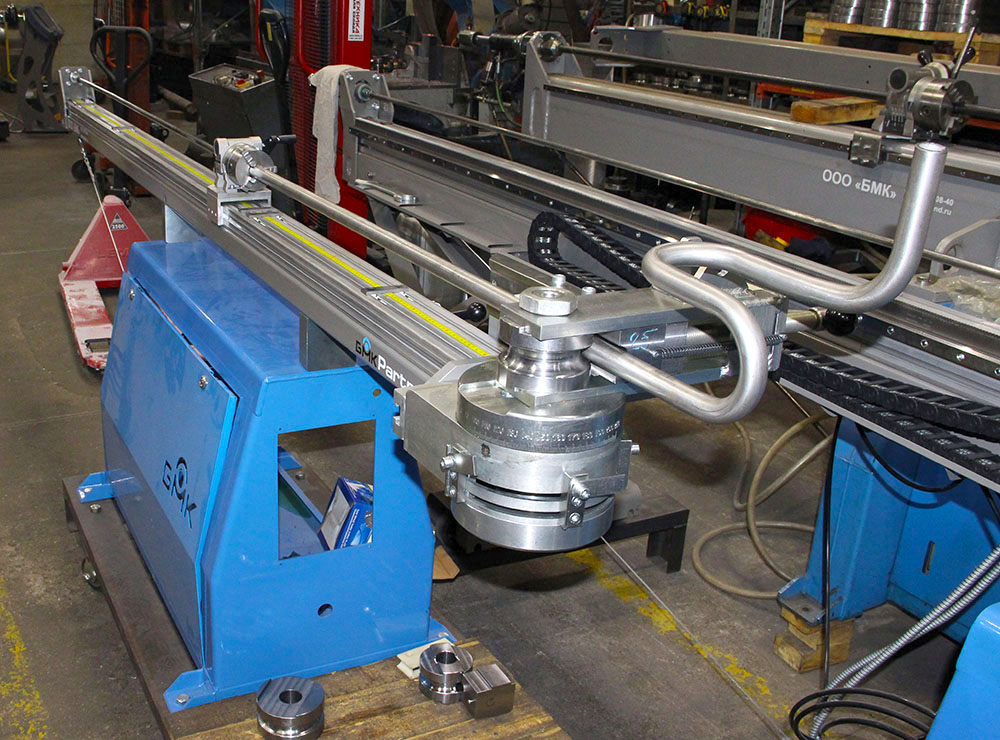

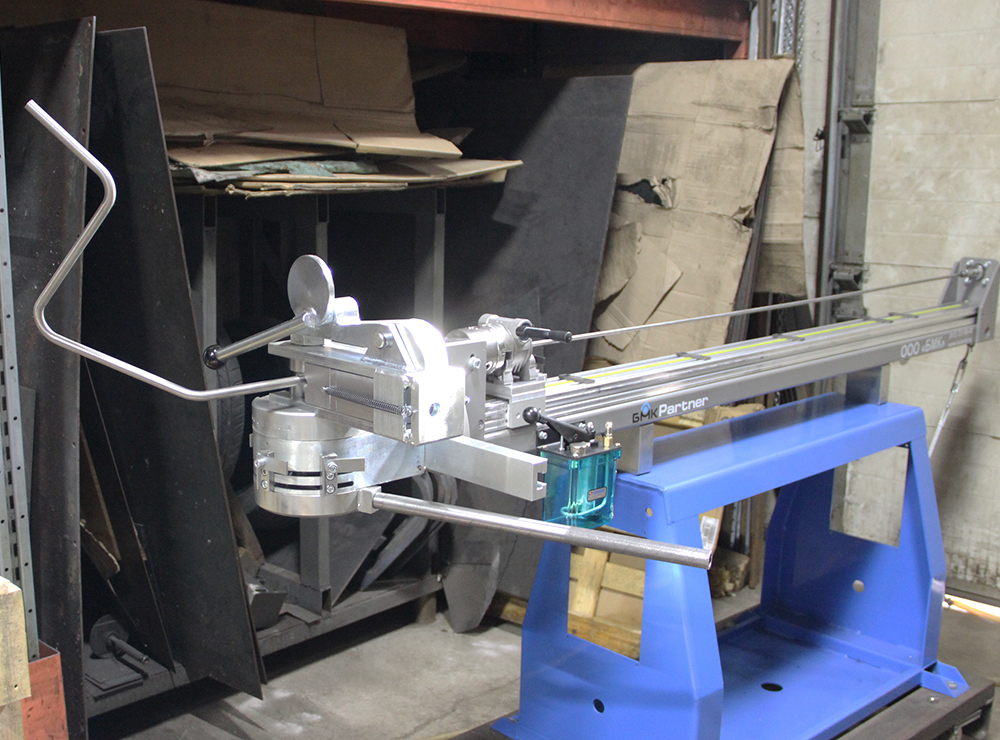

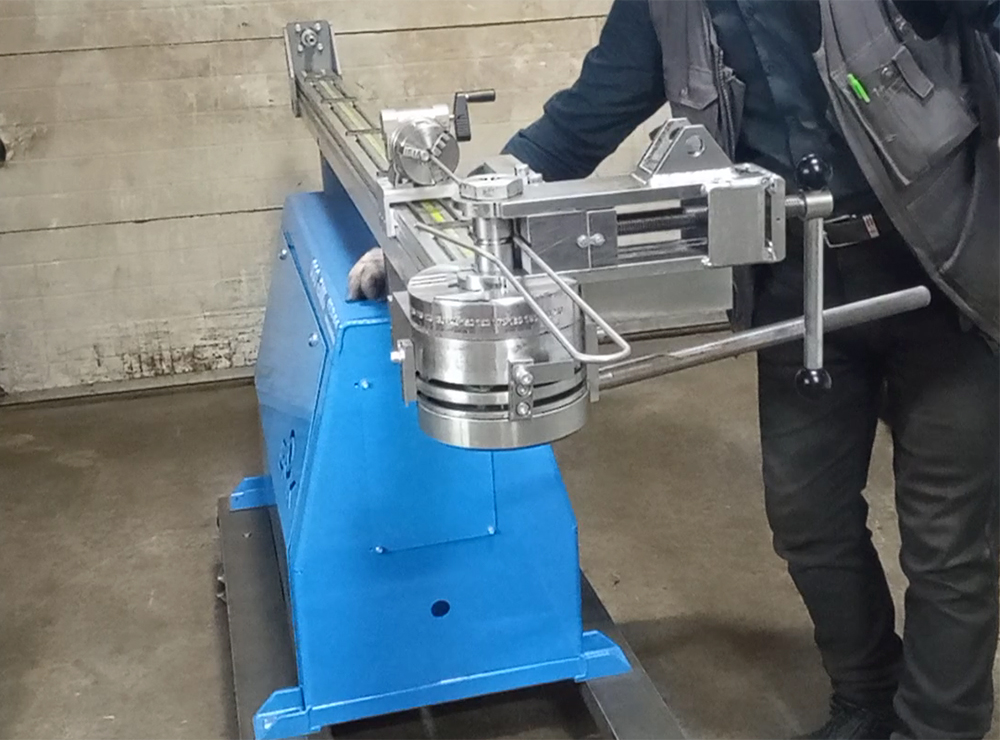

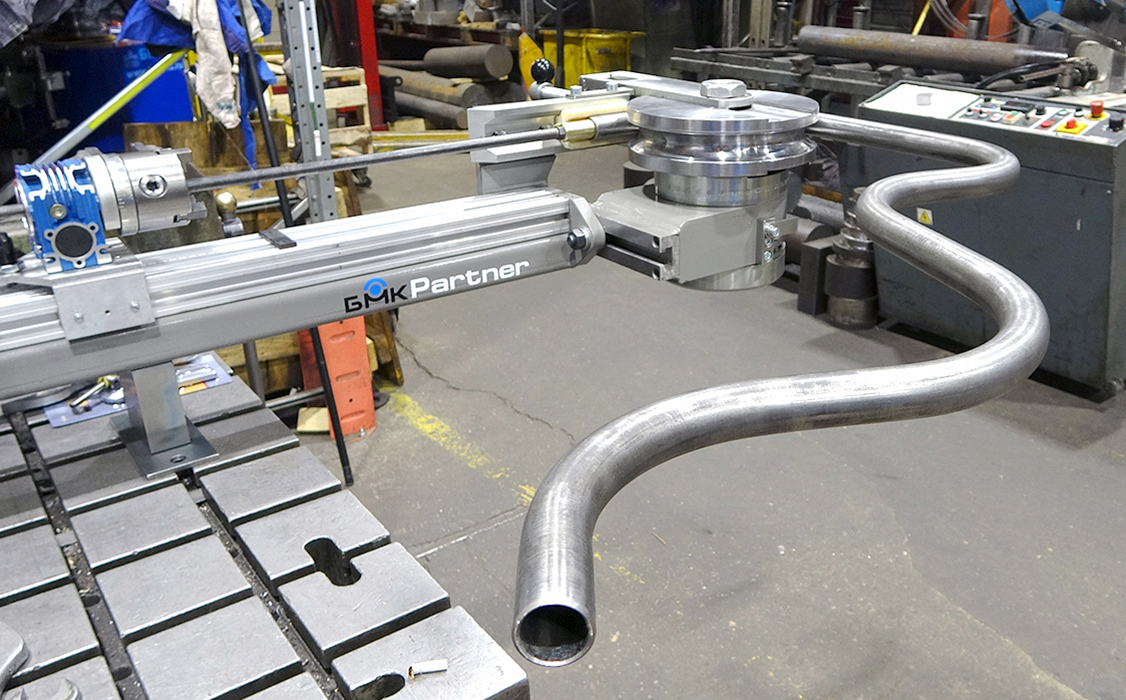

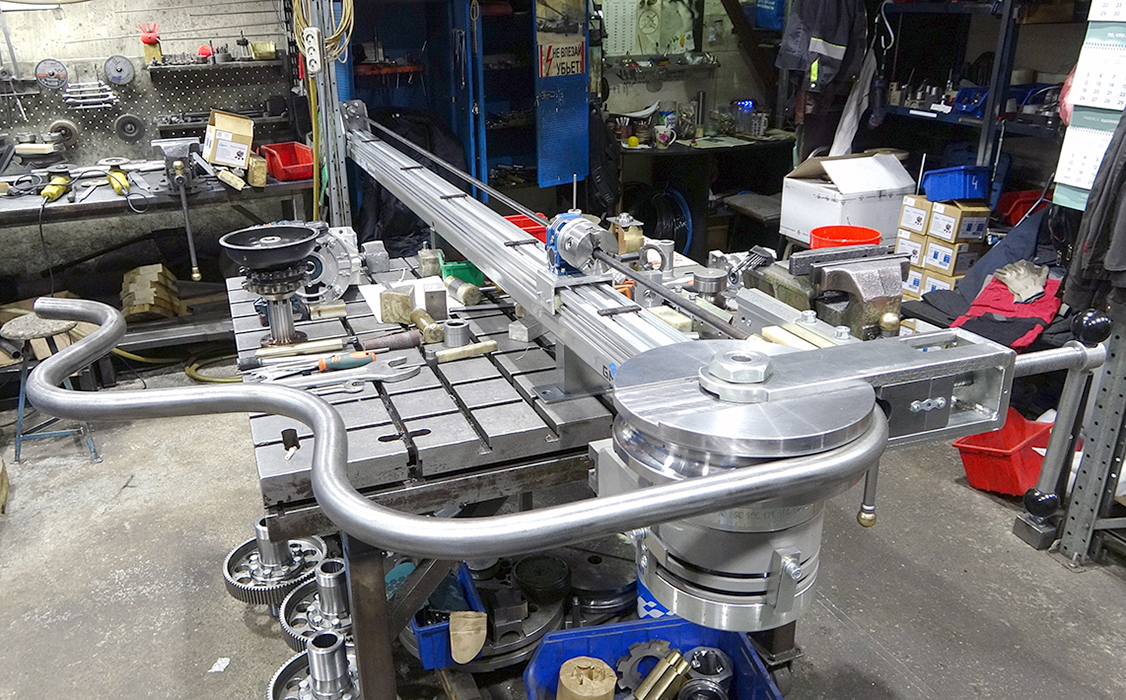

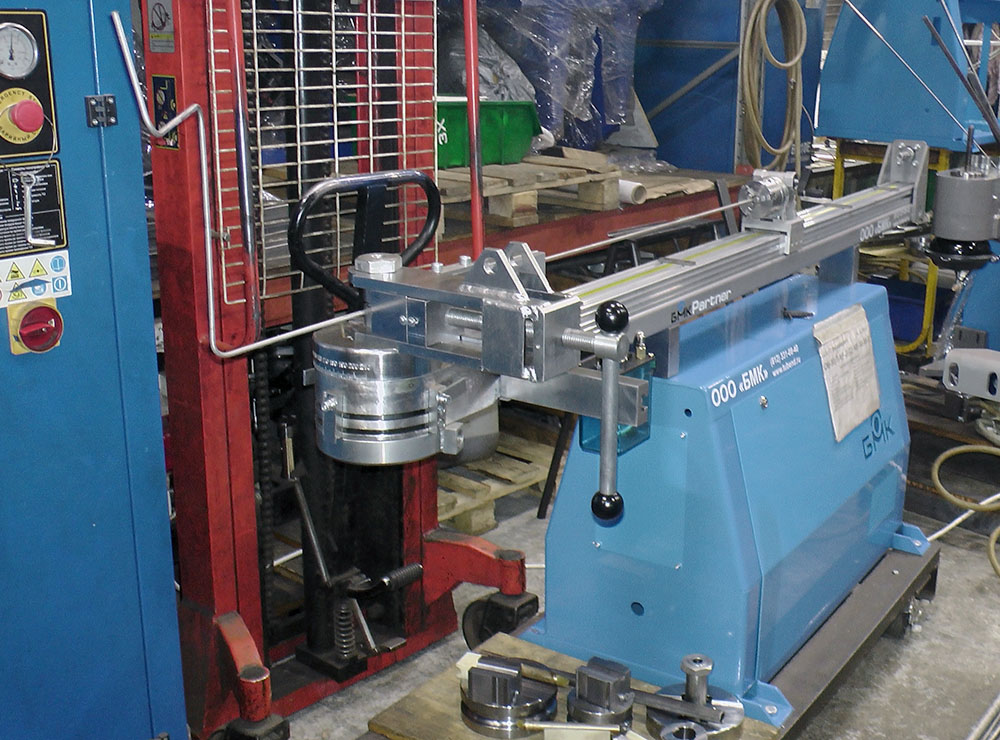

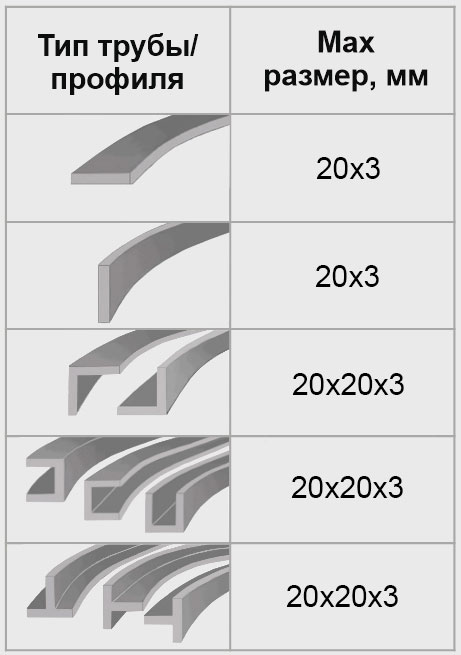

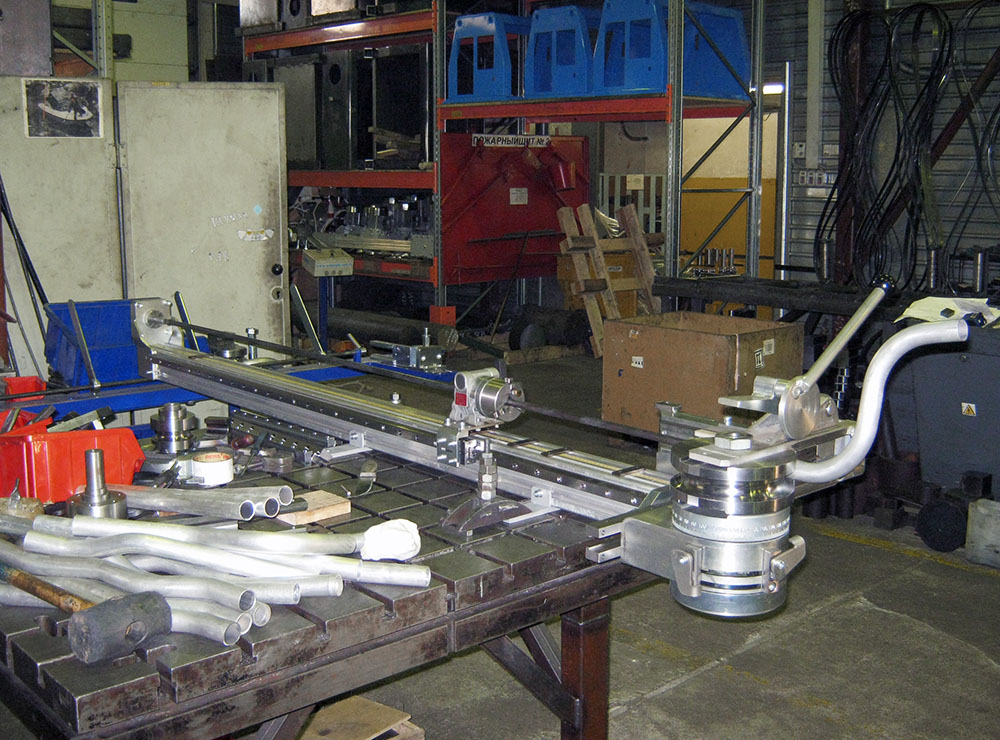

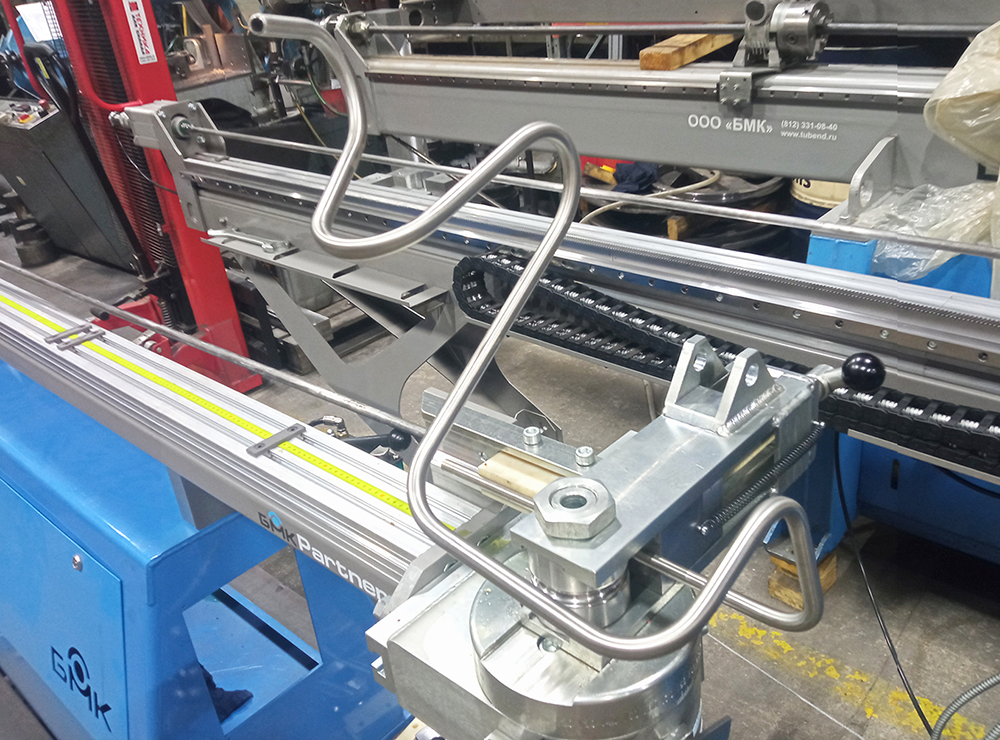

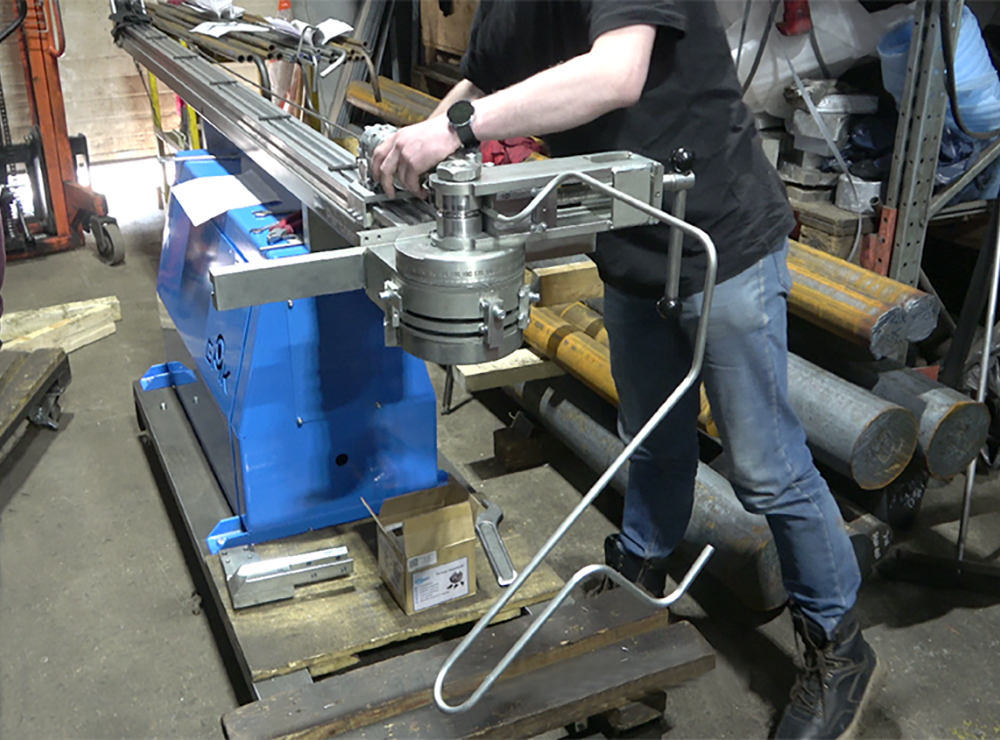

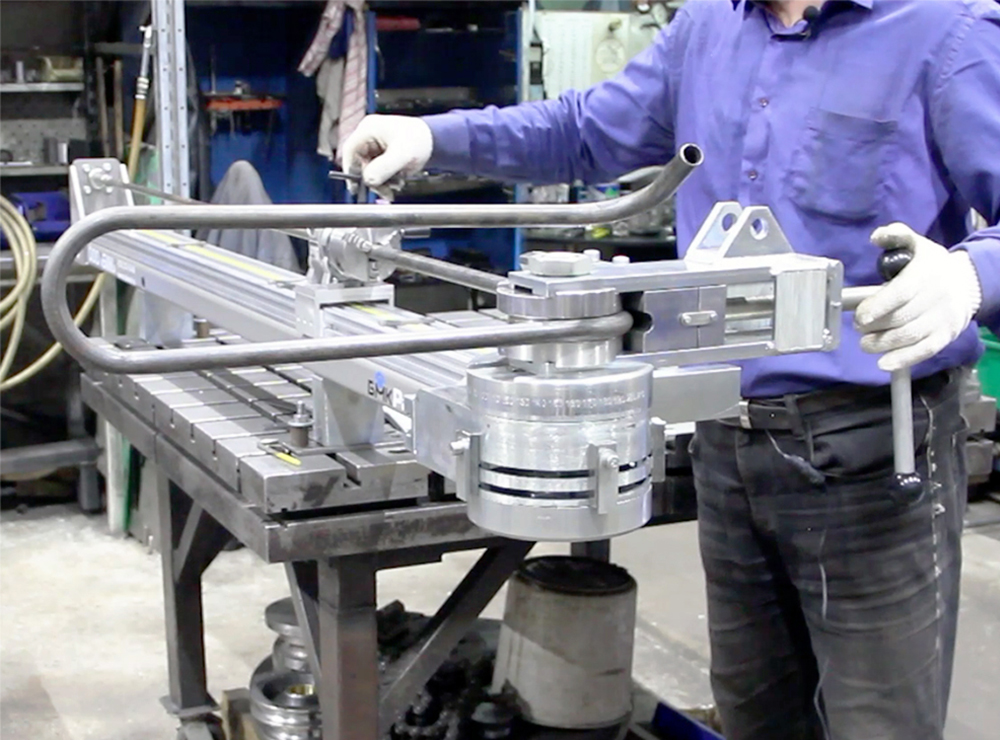

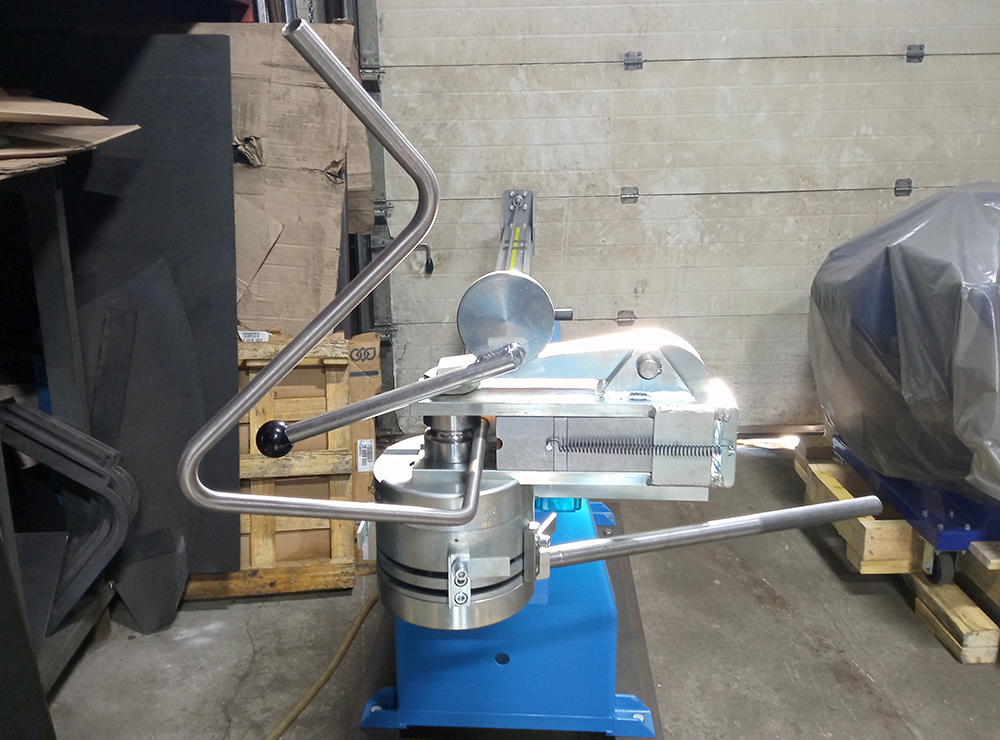

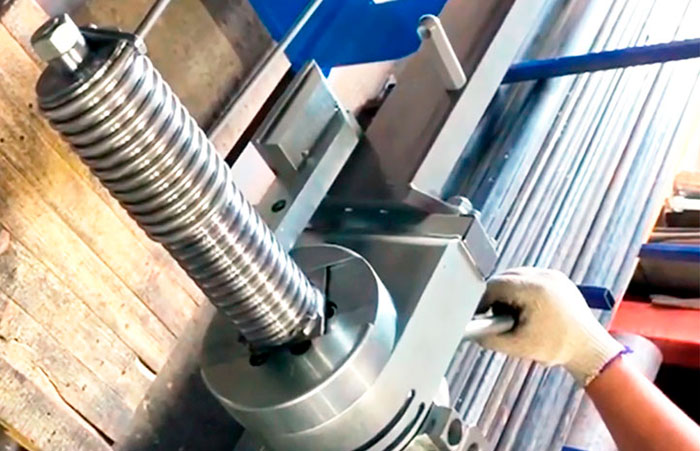

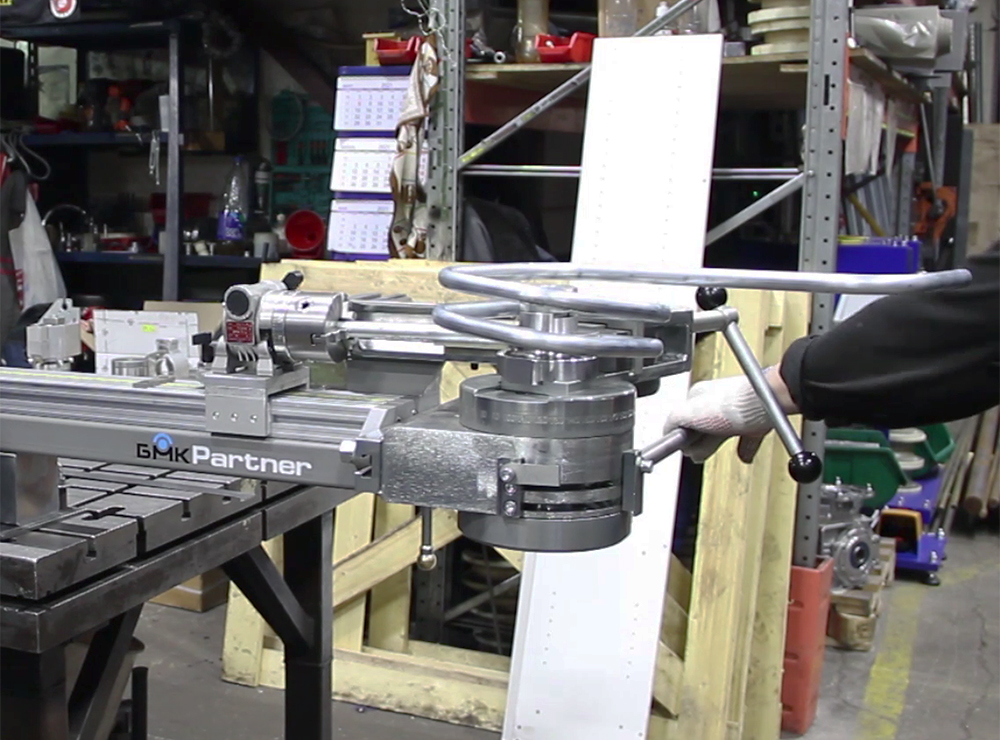

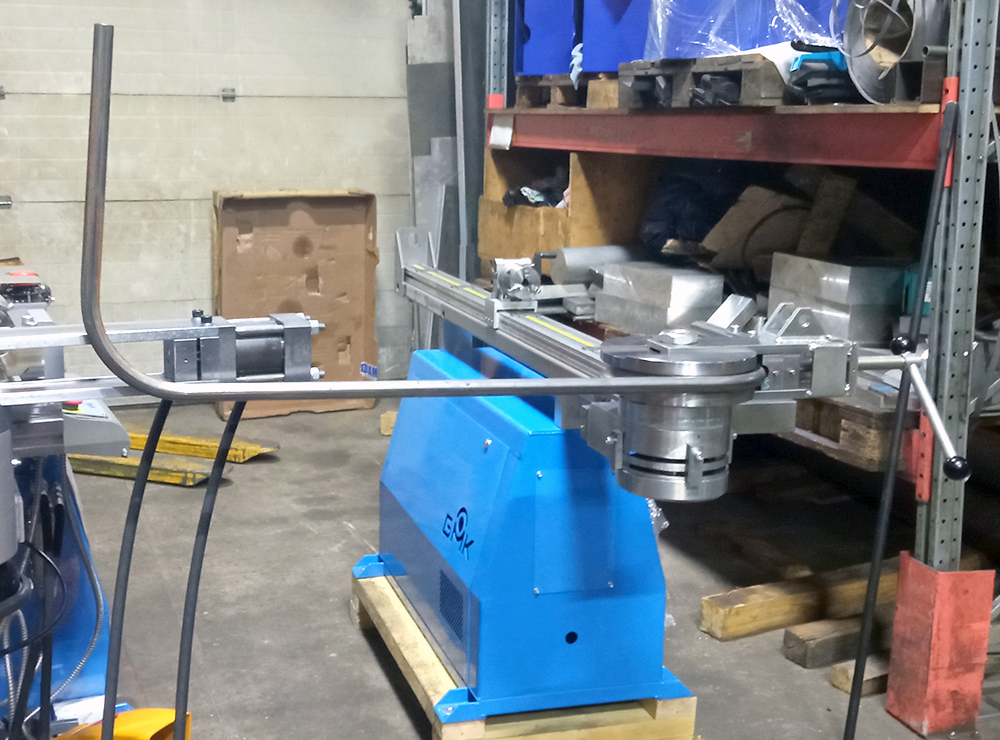

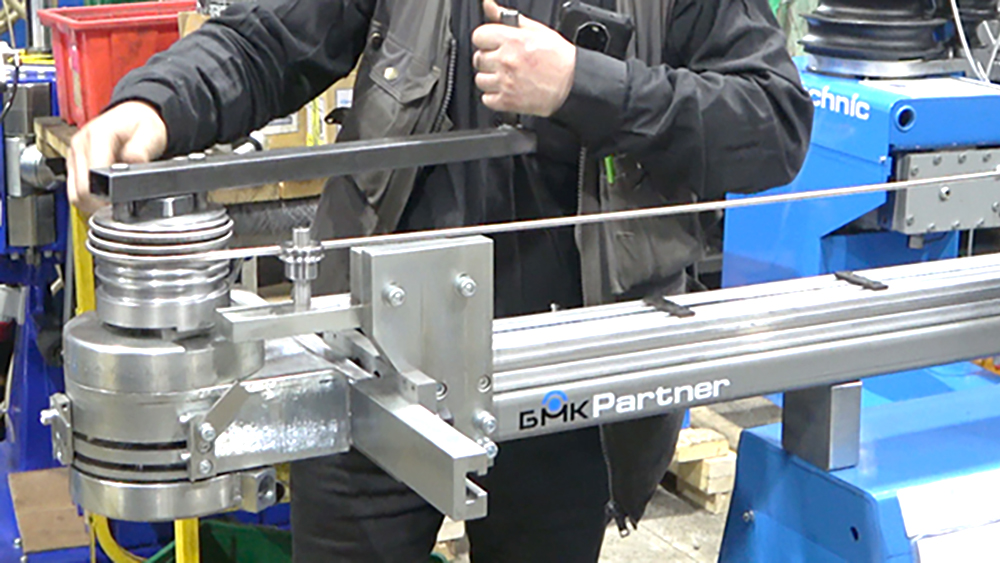

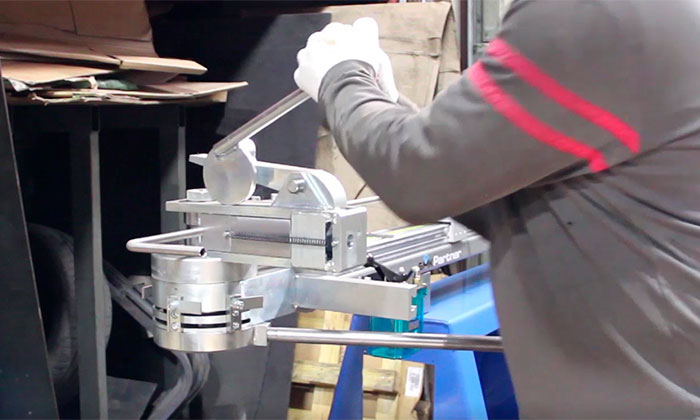

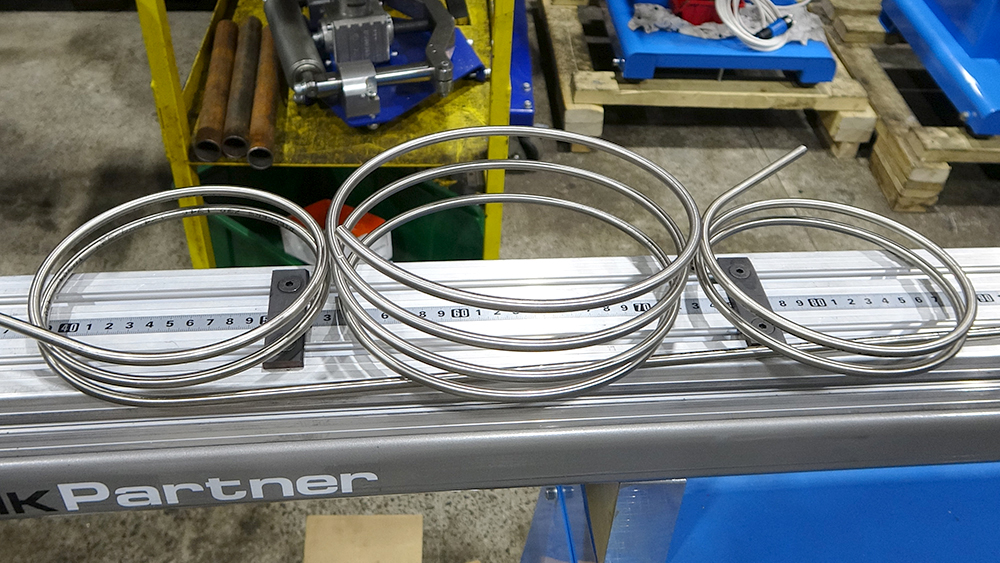

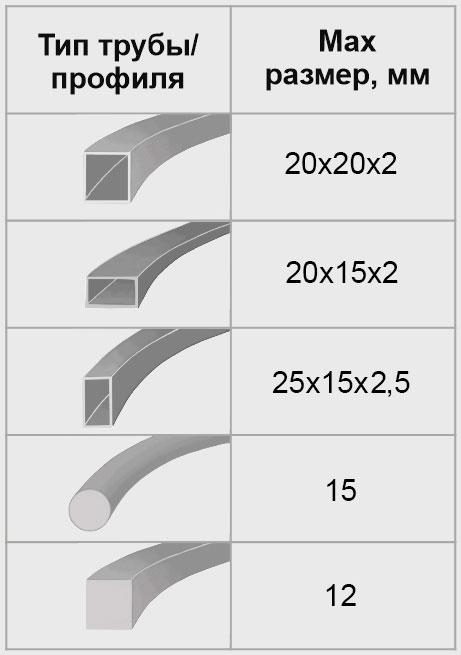

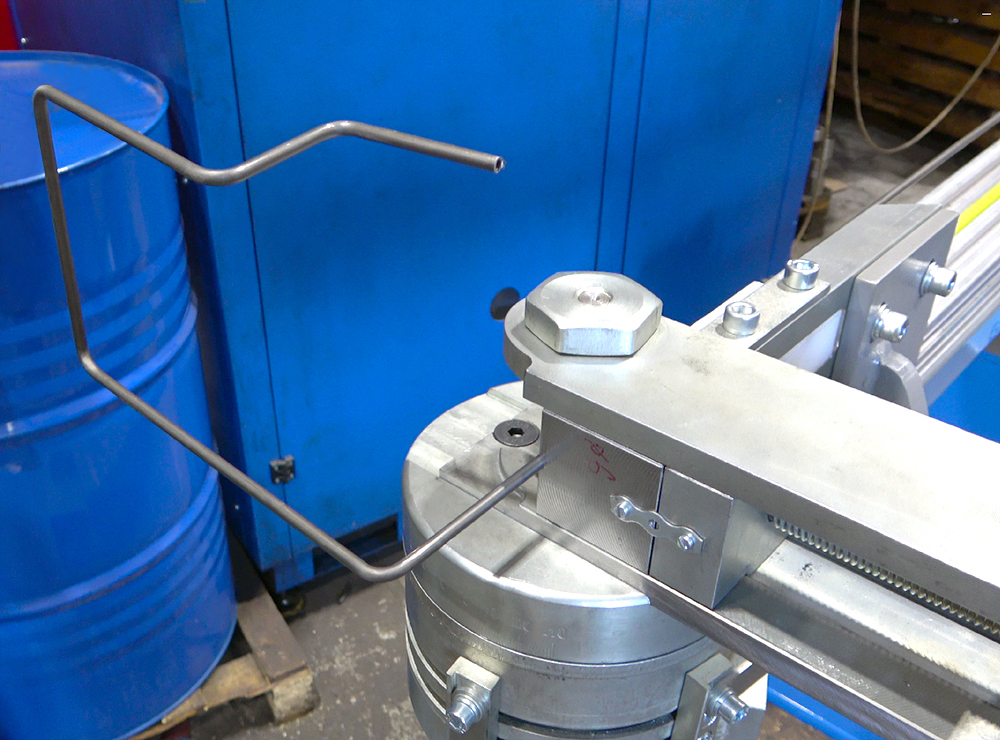

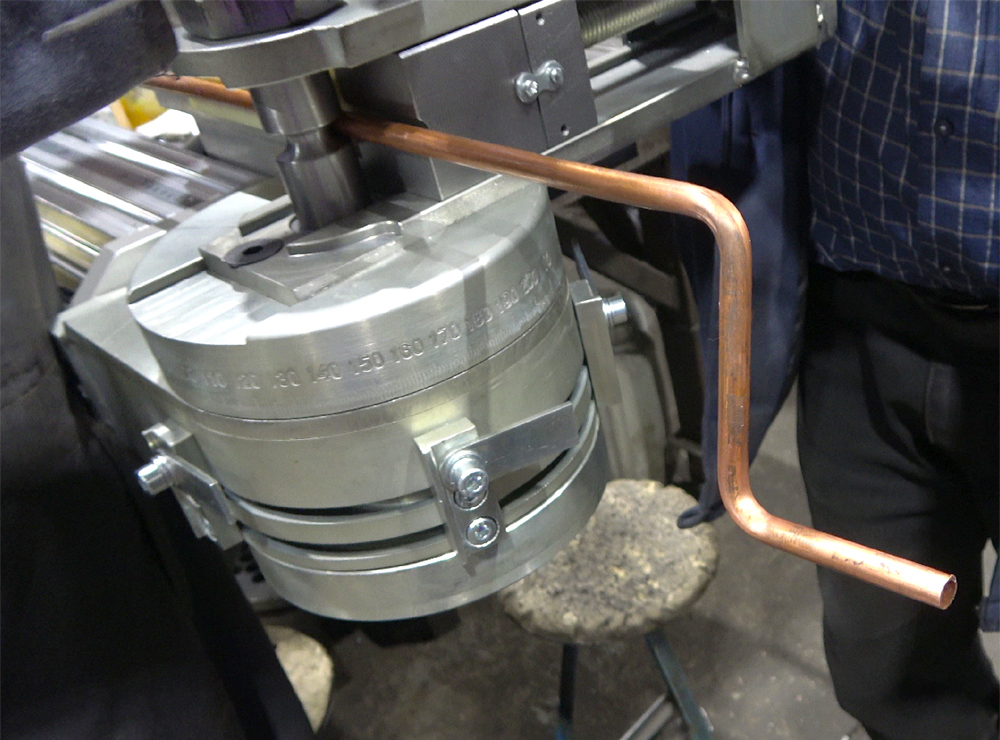

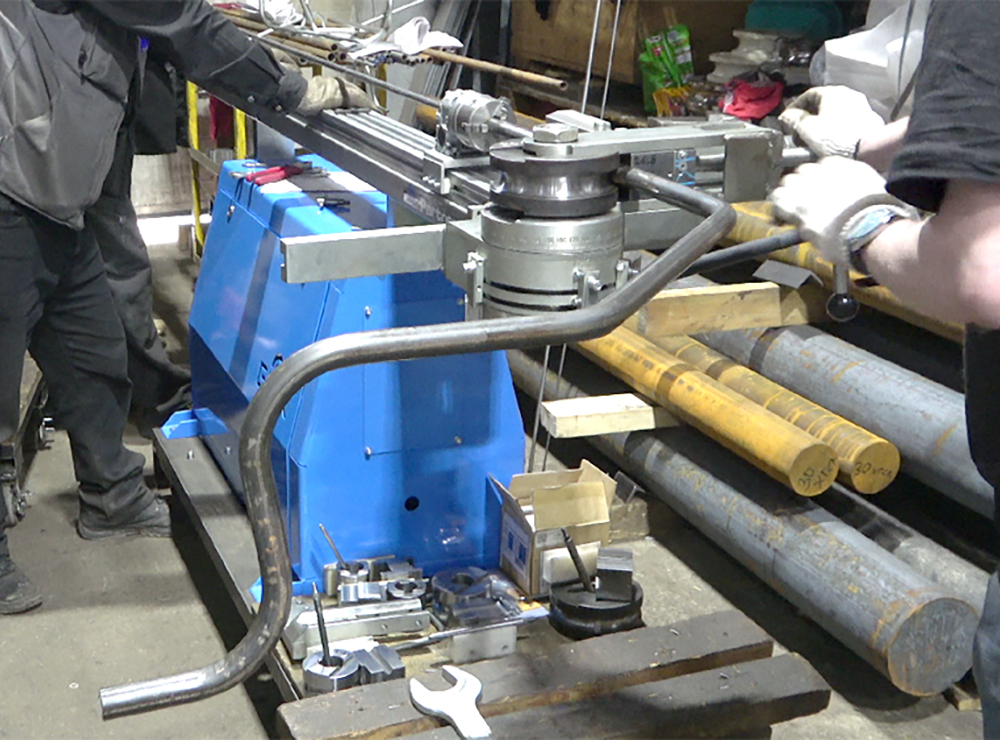

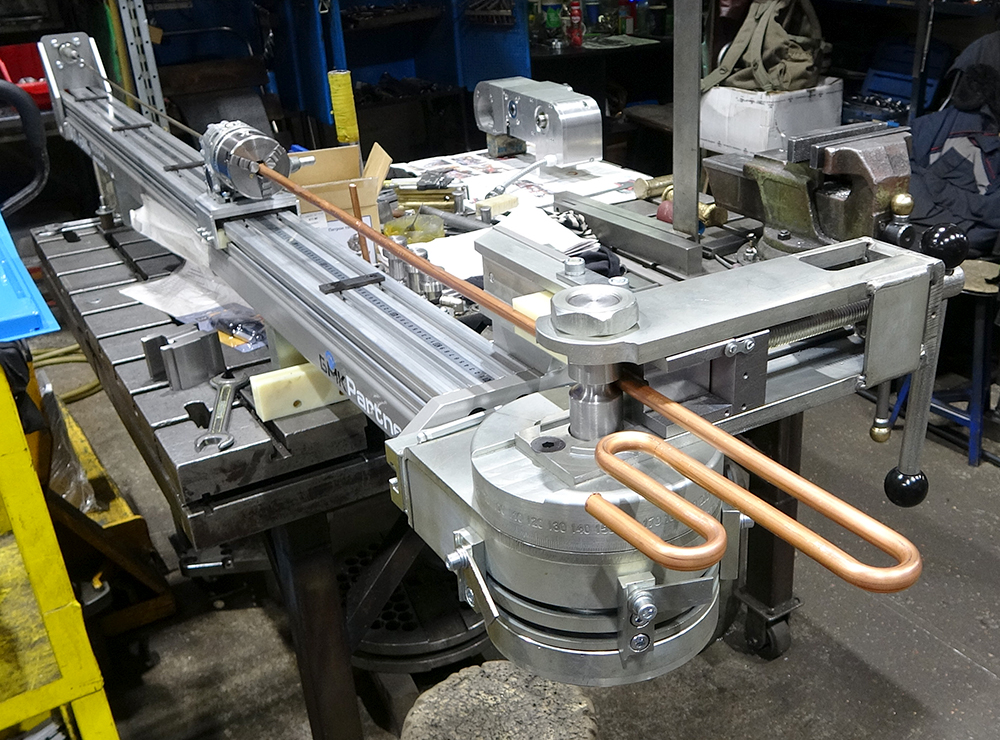

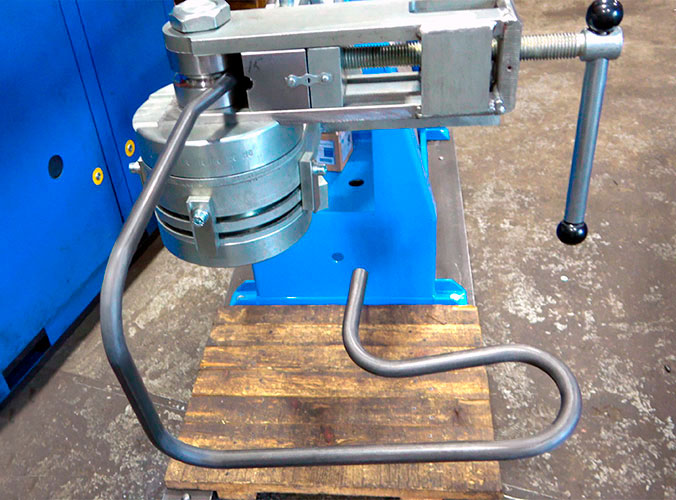

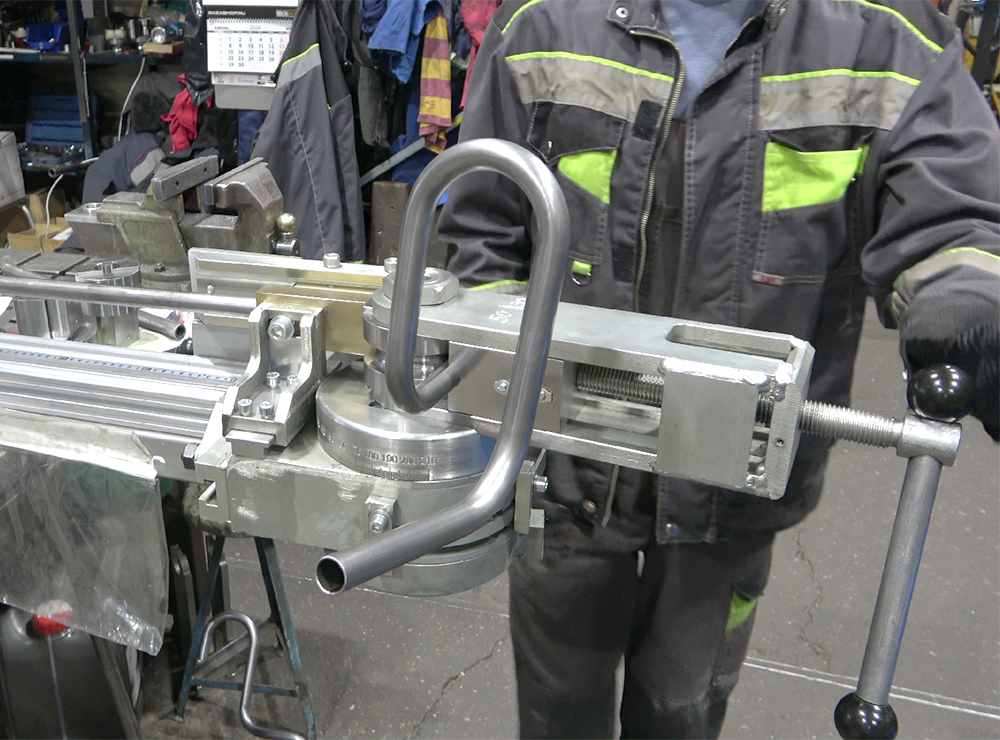

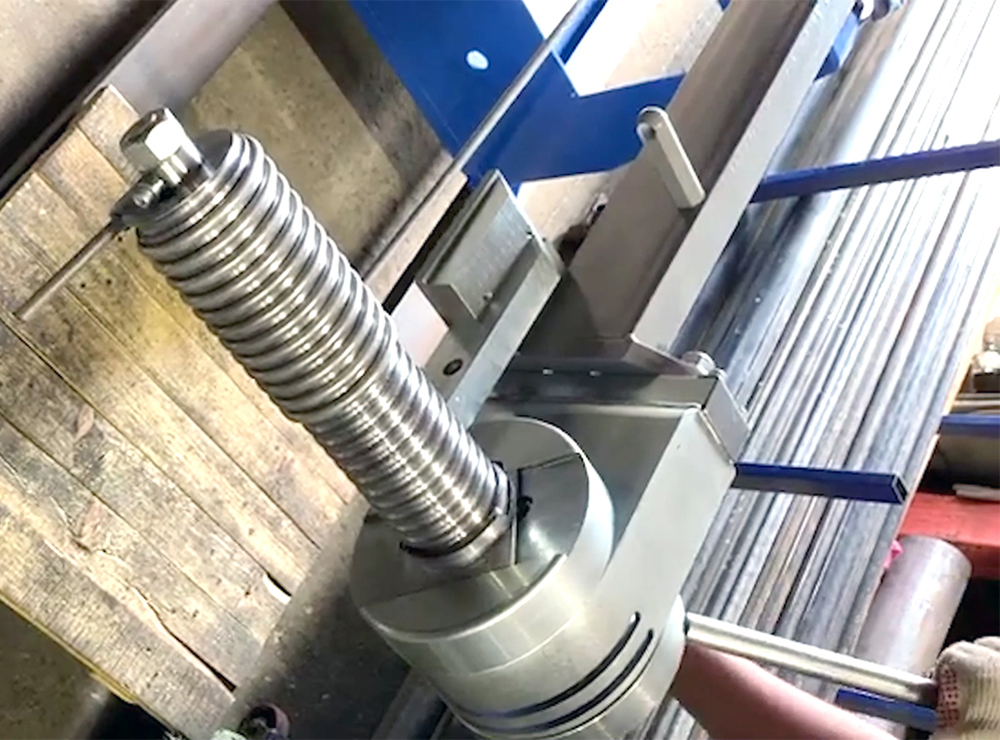

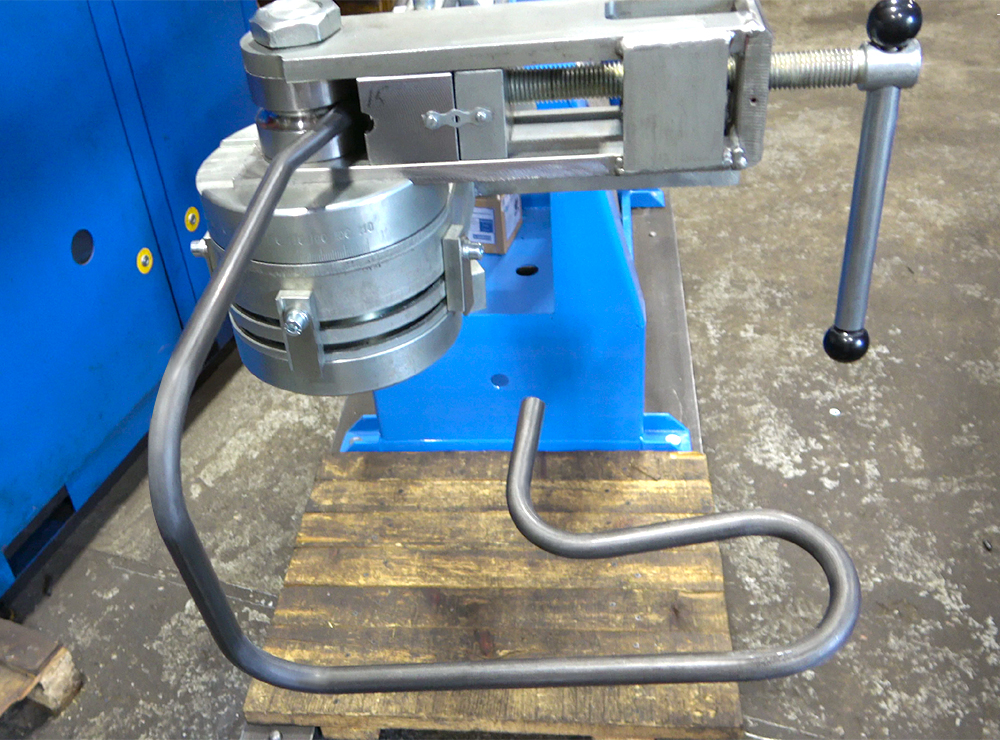

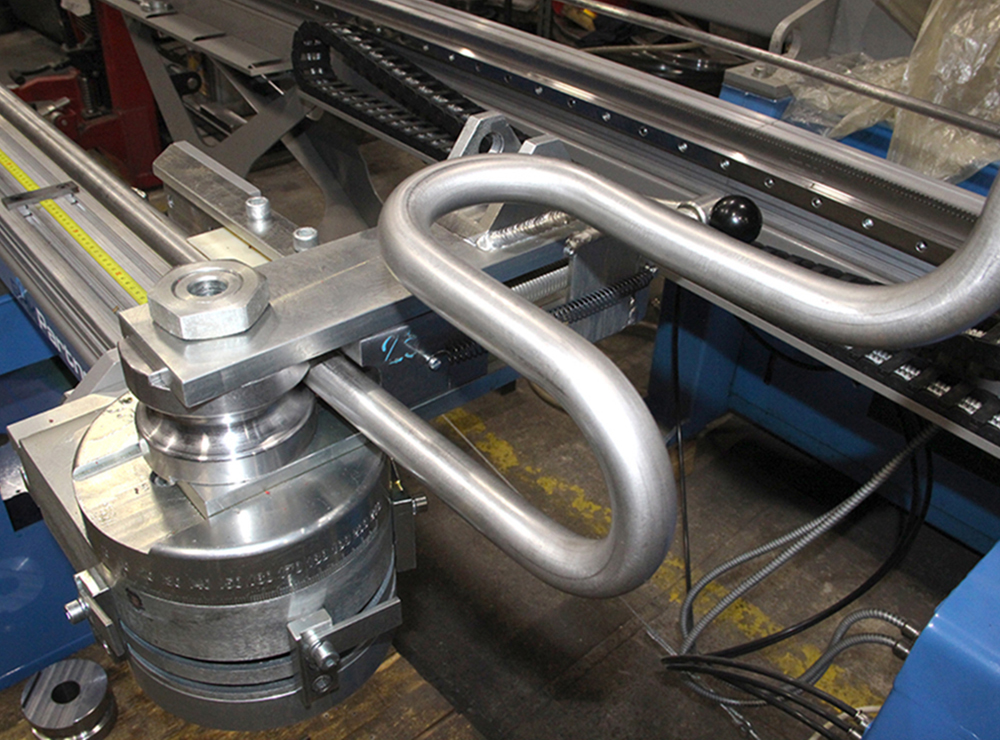

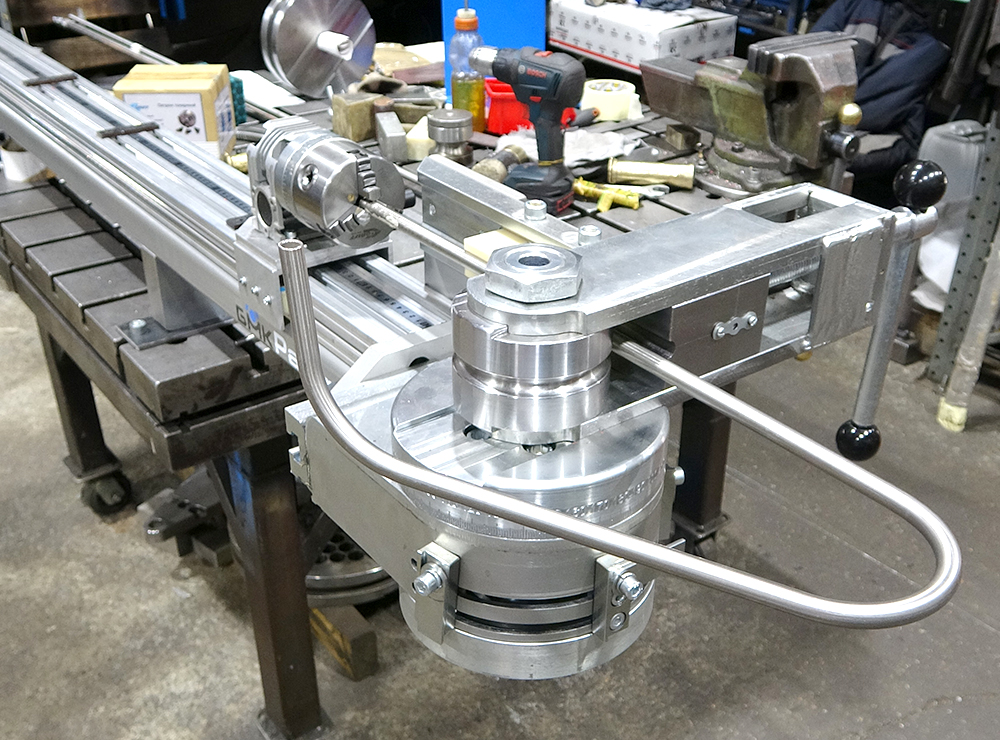

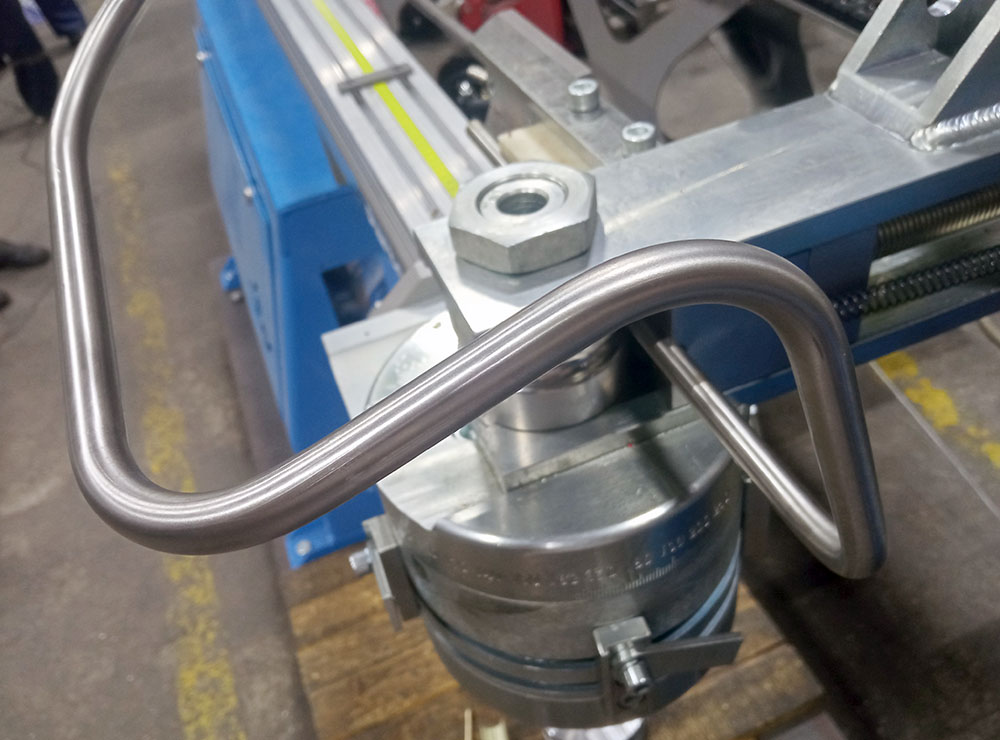

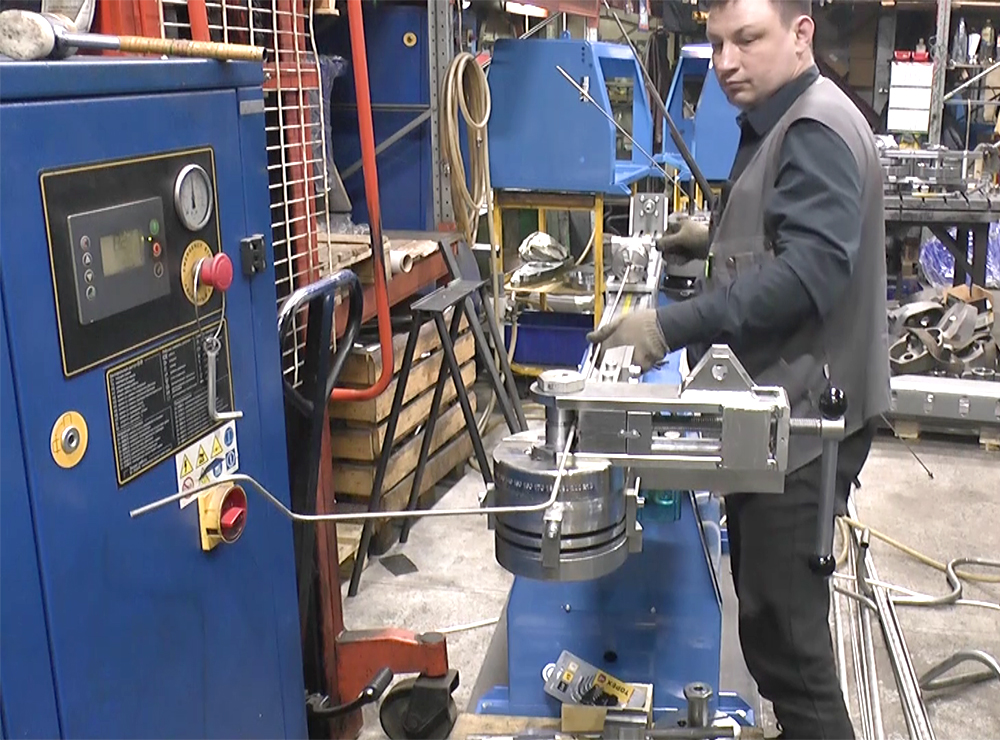

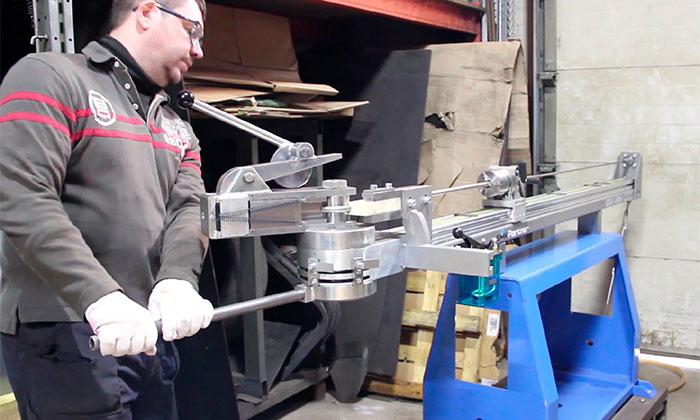

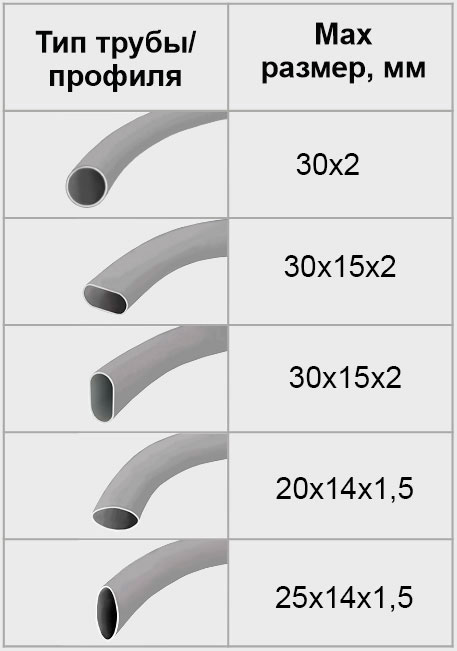

Ручной 3-х координатный трубогиб CM-30/3 PARTNER

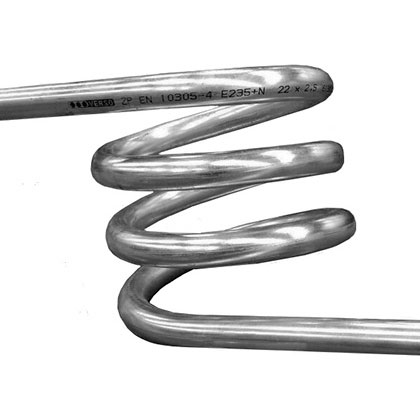

Качество гибов

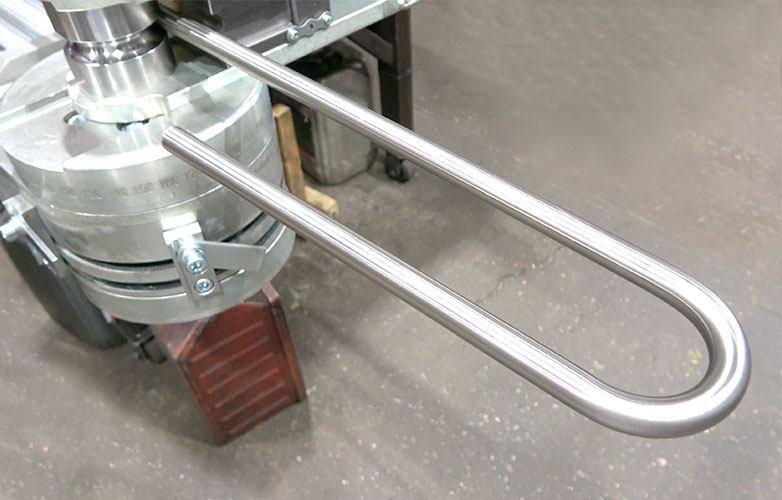

Эллипсность - овальность круглых труб в месте гиба менее 5%.

Гибка квадратных и прямоугольных труб без гофр, волн и заломов

Гибка алюминиевых профилей без гофр, волн и деформации с сохранением размеров крепежных пазов

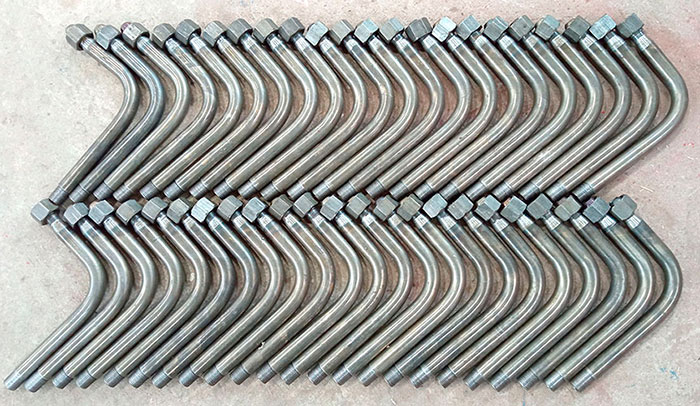

Повторяемость изготовленных деталей

Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)

Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002

Модульная конструкция

- Различные варианты комплектации под требуемые задачи и бюджет

- В будущем можно повысить степень автоматизации станка заменив модули и дооснастив станок до полуавтомата или автомата

Отсутствие «мертвых зон»

- Не требует фундамента, может крепиться к любому тяжелому или заанкеренному верстаку с выносом гибочного модуля вперед до 200 мм, что позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем

Много возможностей

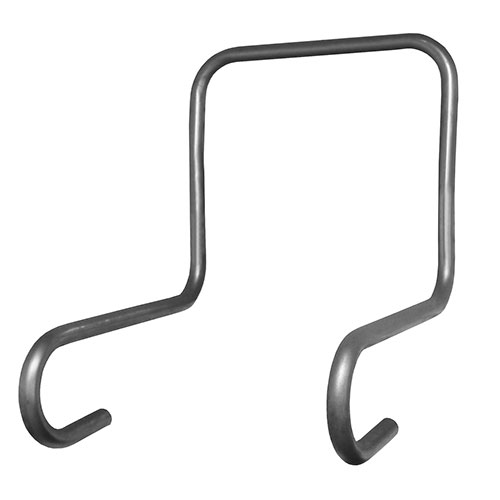

- Станок эффективен как для изготовления штучных сложных пространственных деталей так и для серийной гибки простых деталей с высокой производительностью и точностью.

Углы гибов

Задаются фиксаторами угла гиба на гибочном модуле. Либо по лимбу гибочного модуля без использования фиксаторов.

Точки начала гибов

Задаются упорами на штанге трубогибочного станка.

Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение до упора – занимает секунды.

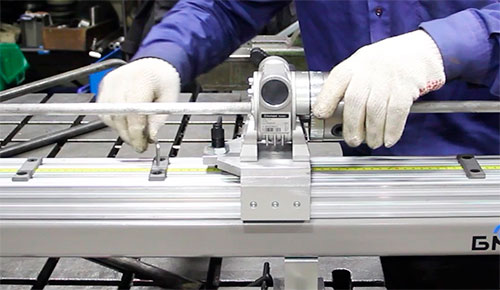

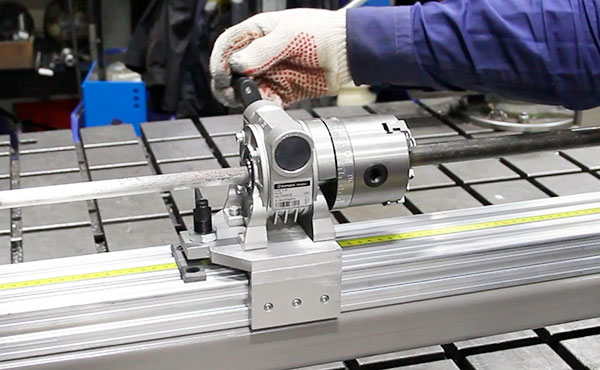

Поворот трубы в пространстве

Осуществляется путем вращения штурвала редуктора каретки и контролируется по градуировке лимба на каретке трубогиба.

 Зажим трубы

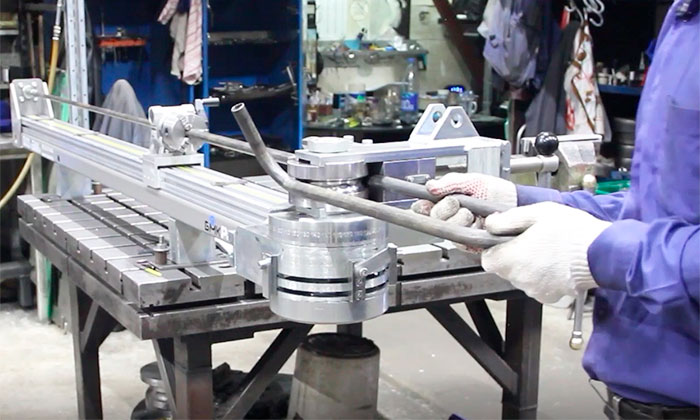

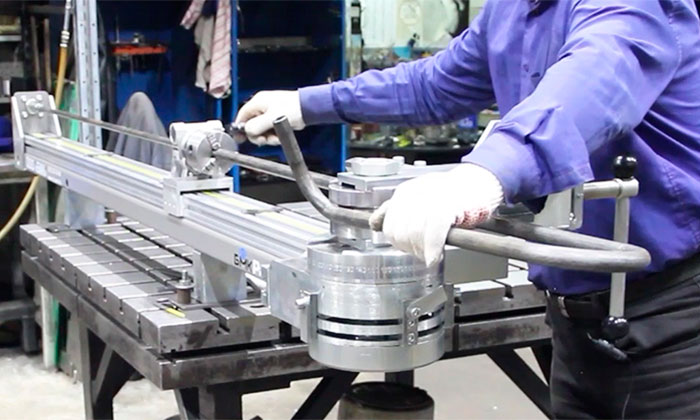

 Гиб

Выдвижение трубы в точку начала очередного гиба

Поворот трубы в пространстве

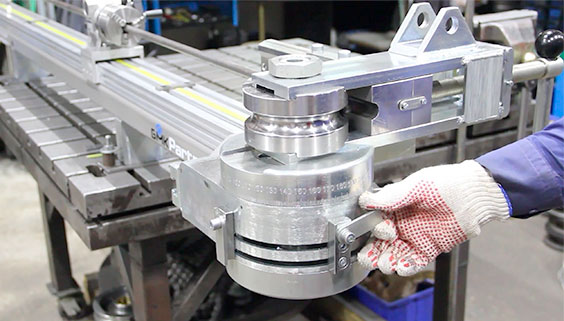

1. Гибочный ролик

2. Жесткий дорн

3. Зажим

4. Складкоразглаживатель

5. Вставка скользящего башмака для труб D от 25 мм

Вставка скользящего башмака для труб D до 25 мм
