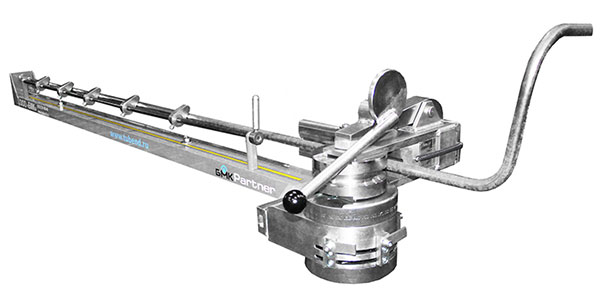

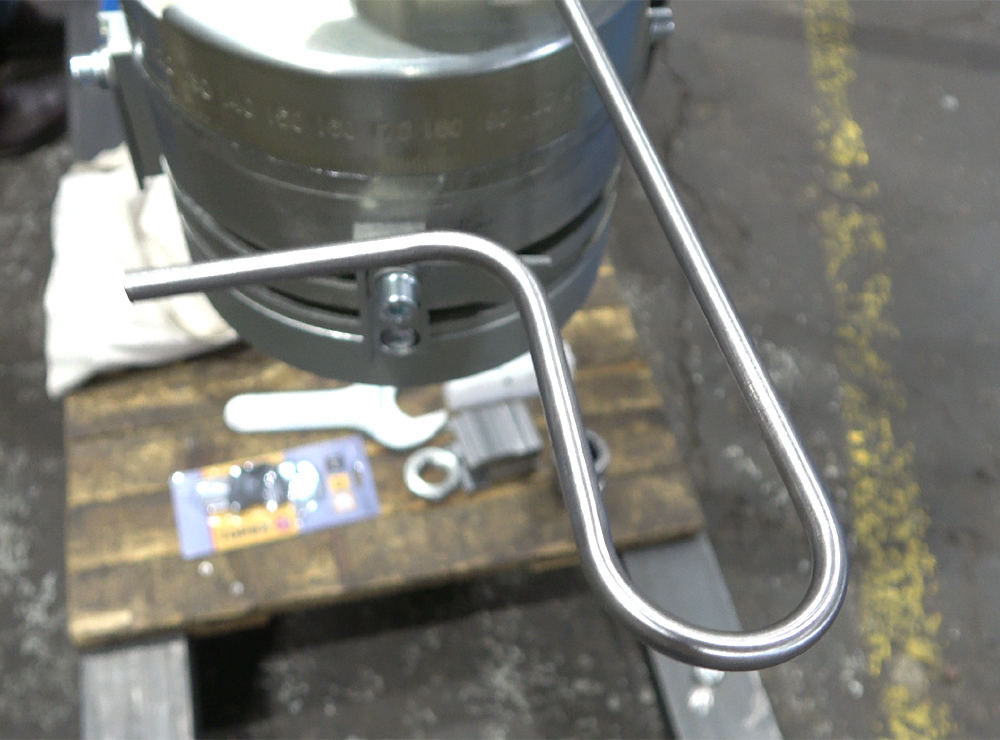

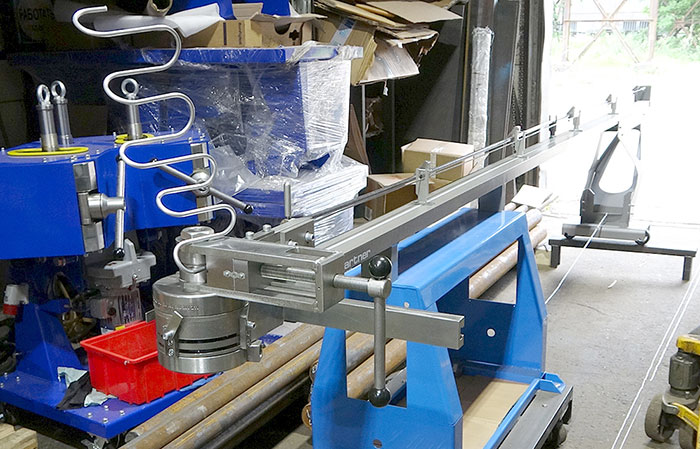

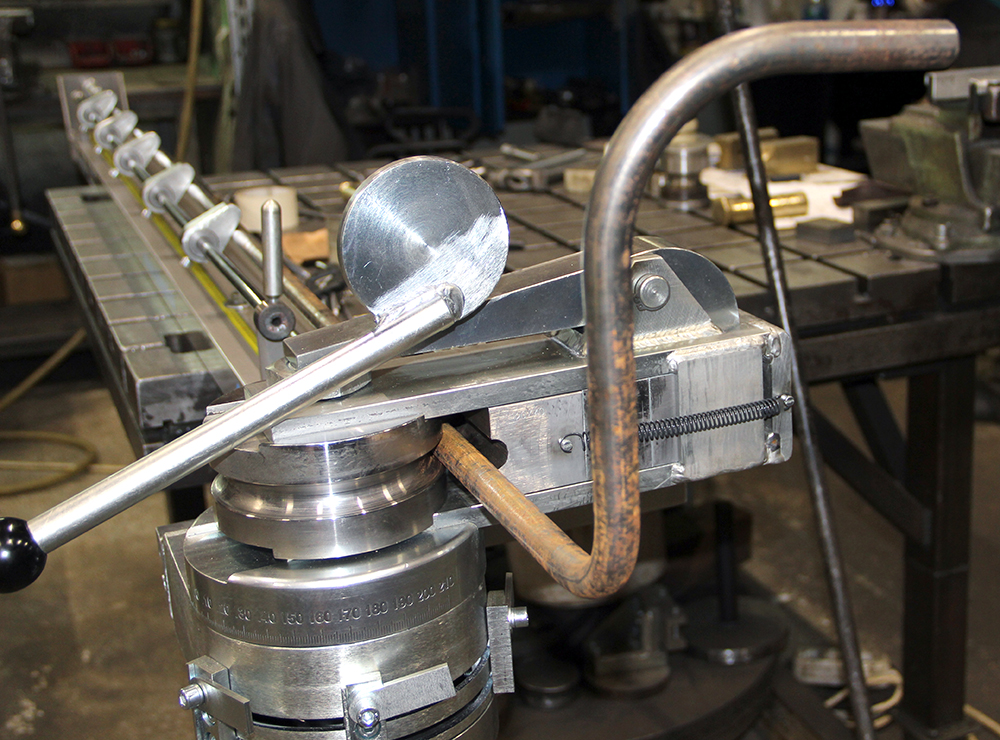

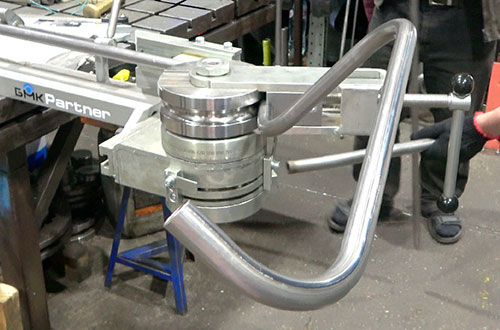

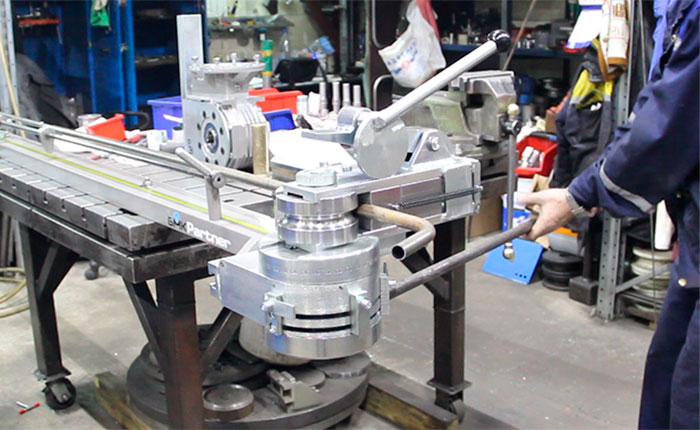

Ручной 2-х координатный трубогиб CM-30/2 PARTNER

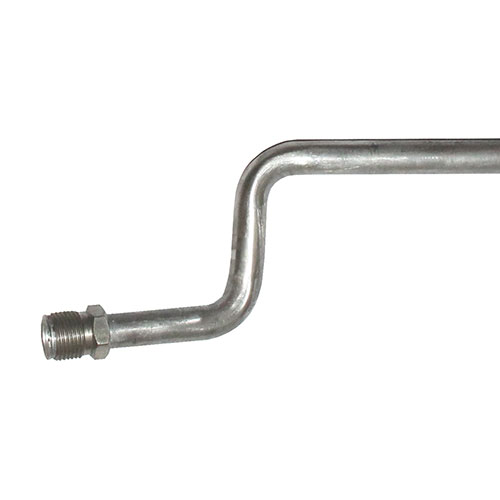

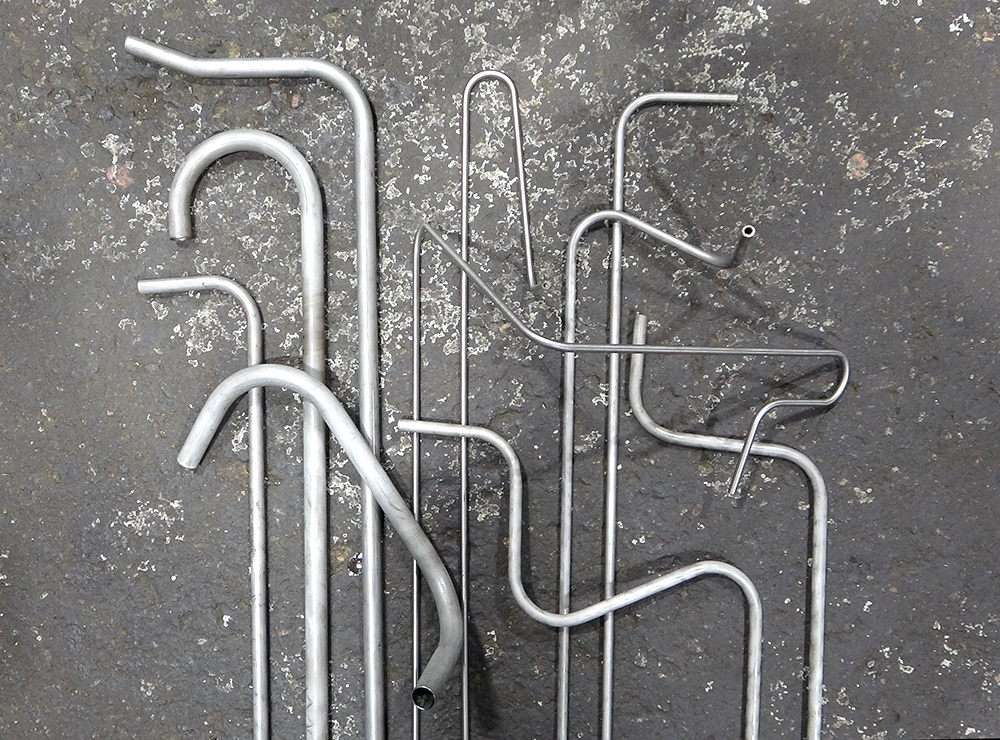

Качество гибов

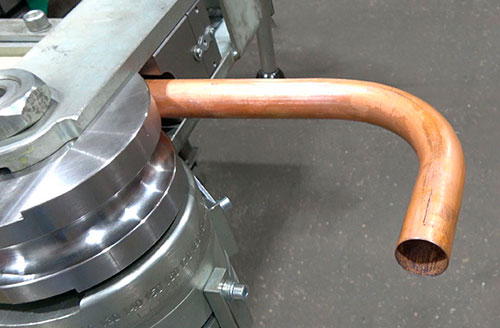

- Эллипсность - овальность круглых труб в месте гиба менее 5%.

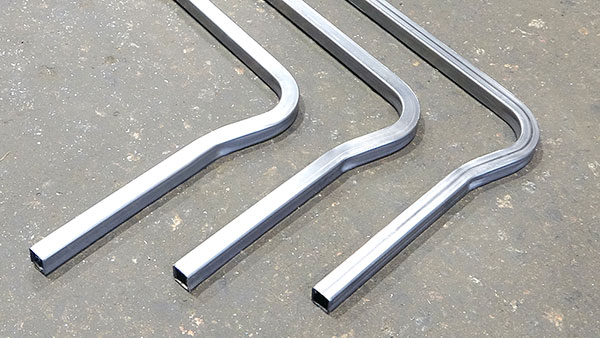

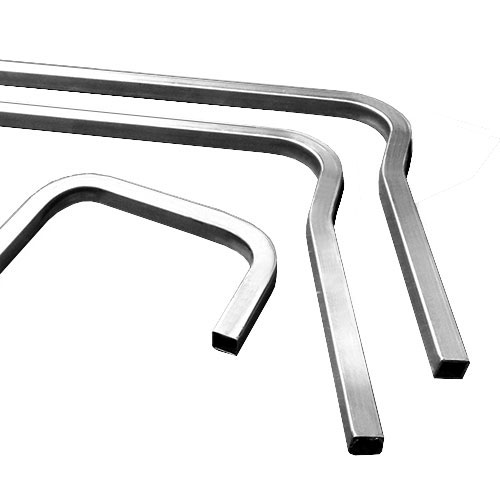

- Гибка квадратных и прямоугольных труб без гофр, волн и заломов

- Гибка алюминиевых профилей без гофр, волн и деформации с сохранением размеров крепежных пазов

Повторяемость изготовленных деталей

- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)

- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002

Модульная конструкция

- Различные варианты комплектации под требуемые задачи и бюджет

- В будущем можно повысить степень автоматизации станка заменив модули и дооснастив станок до полуавтомата или автомата

Отсутствие «мертвых зон»

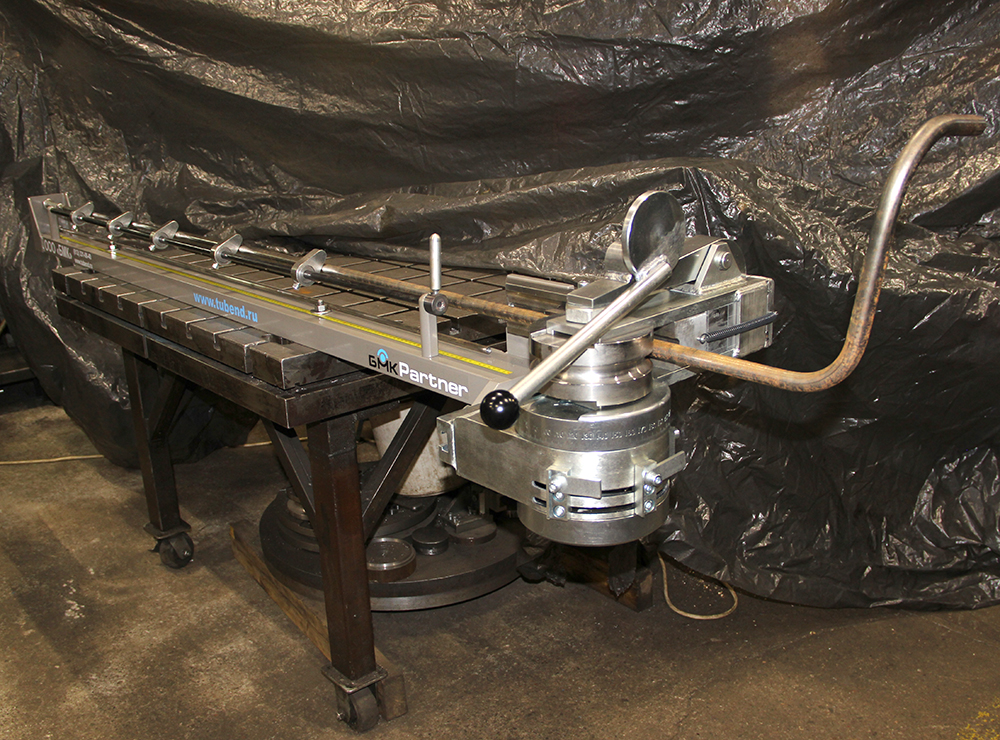

- Не требует фундамента, может крепиться к любому тяжелому или заанкеренному верстаку с выносом гибочного модуля вперед до 200 мм, что позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем

Бюджетное решение для гибки профильных труб

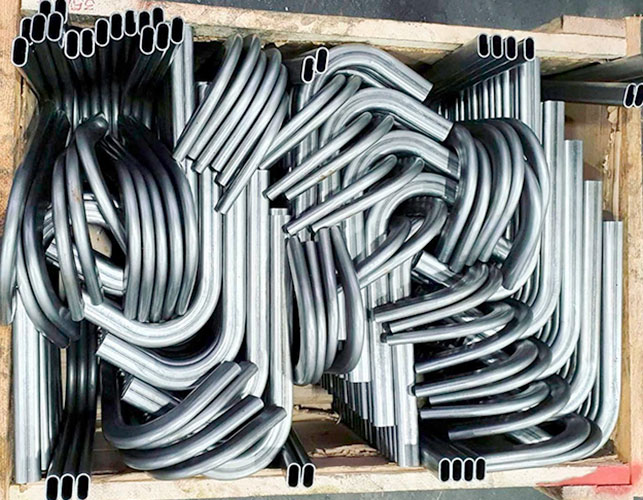

- Станок наиболее эффективен при изготовлении простых деталей из профилей и профильных труб (квадратных, прямоугольных, овальных и т.д.)

Углы гибов

Задаются фиксаторами угла гиба на гибочном модуле. Либо по лимбу гибочного модуля без использования фиксаторов.

Точки начала гибов

Упоры устанавливаются на требуемые расстояния по всей длине специальной направляющей на штанге станка. Во время гибки, когда торец трубы проходит очередной упор, упор механически опускается и торец трубы упирается в этот упор. Так задается точка начала очередного гиба.

Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение до упора занимает секунды.

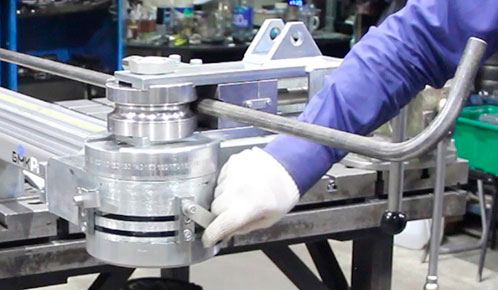

Выдвижение трубы в точку начала очередного гиба

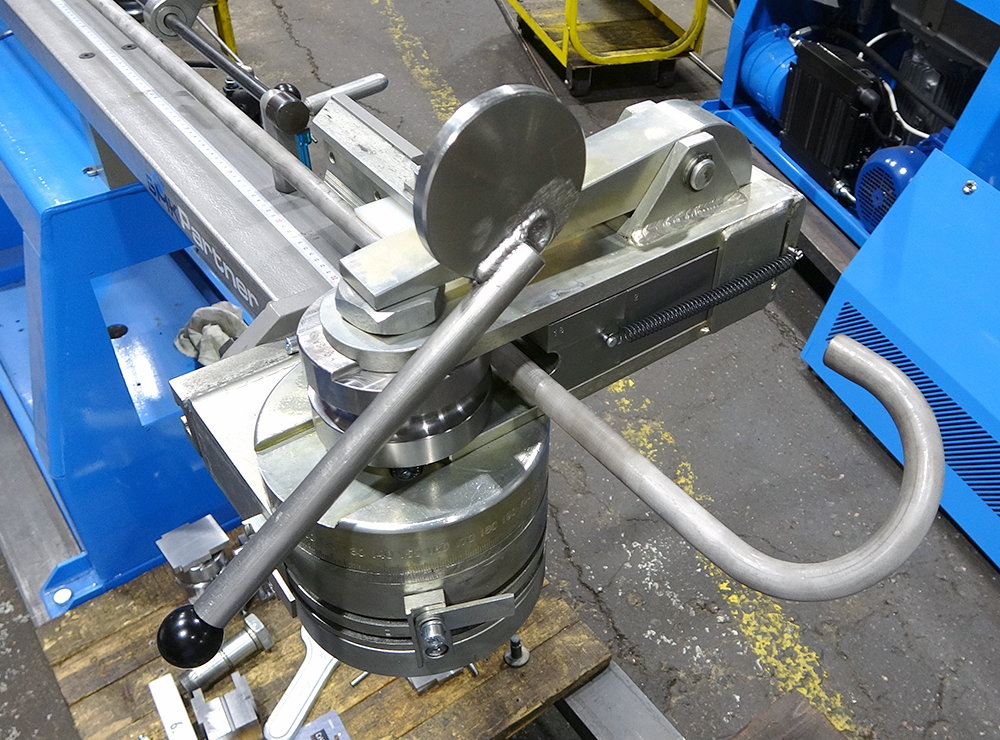

1. Гибочный ролик

2. Жесткий дорн

3. Зажим

4. Складкоразглаживатель

5. Вставка скользящего башмака для труб D от 25 мм

Вставка скользящего башмака для труб D до 25 мм
