ОПИСАНИЕ ТОВАРА
Предназначен для полуавтоматической пространственной дорновой и бездорновой гибки:
- Круглых труб и прутков
- Профильных труб
- Профильного проката
- Сложных профилей
из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.
Диаметры изгибаемых труб: от 3 до 80 мм
Радиусы гибов: от 50 до 500 мм
Характеристики

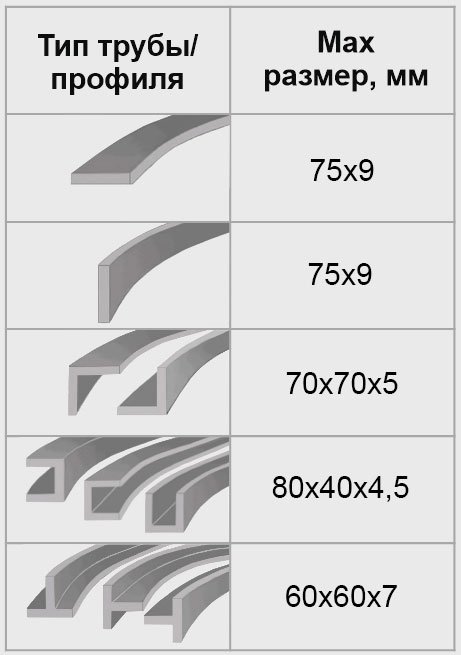

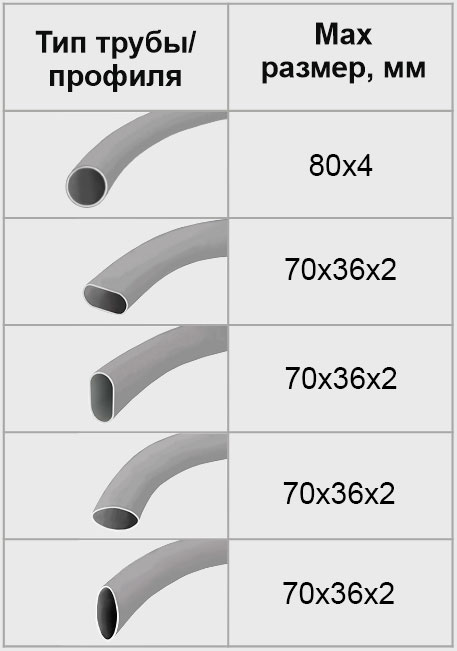

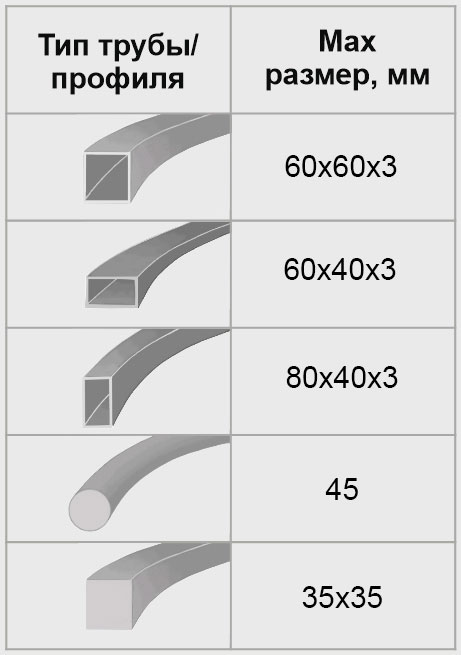

Максимальные типоразмеры изгибаемых труб и профилей:
Также любые трубы и профиля нестандартной формы.

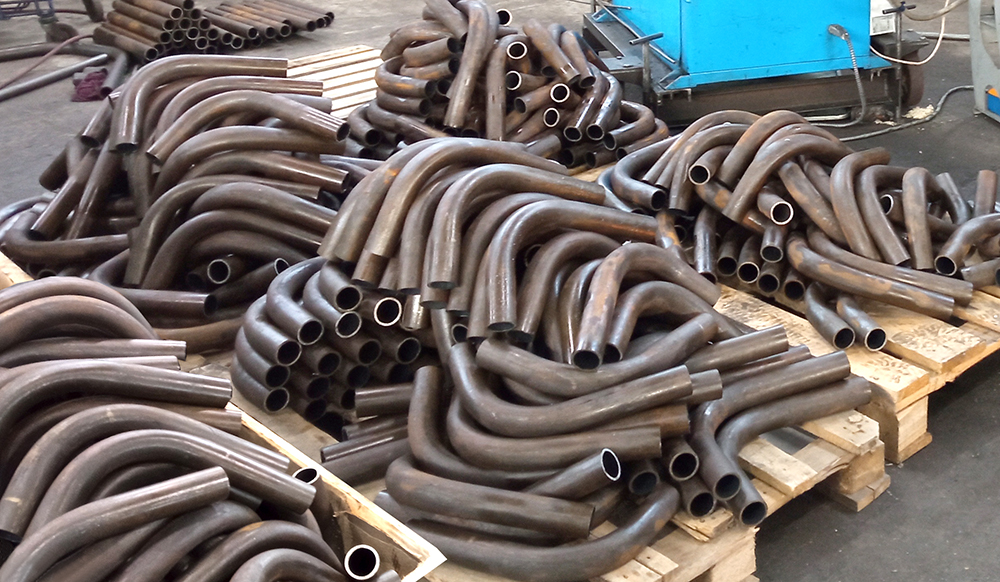

Изделия которые можно согнуть на станке:
Сложных пространственных деталей

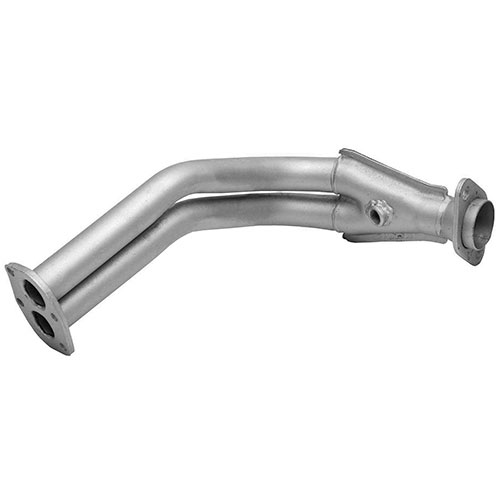

Приемных труб глушителей

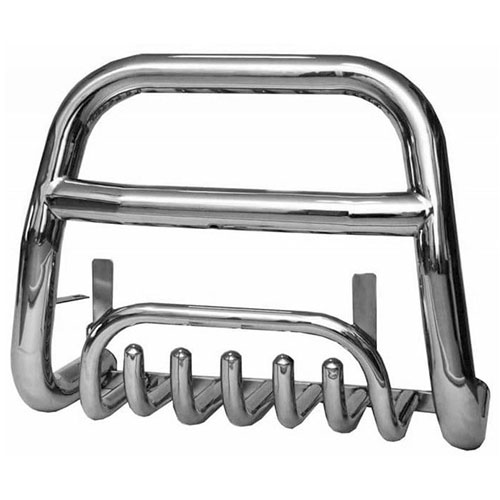

Кенгурятников
Деталей из профилей сложного сечения
Заготовок под трубопроводы с соединительными гайками
Деталей с нулевым выдвижением между гибами
Заготовок под фитинги
Деталей типа "труба в трубе"

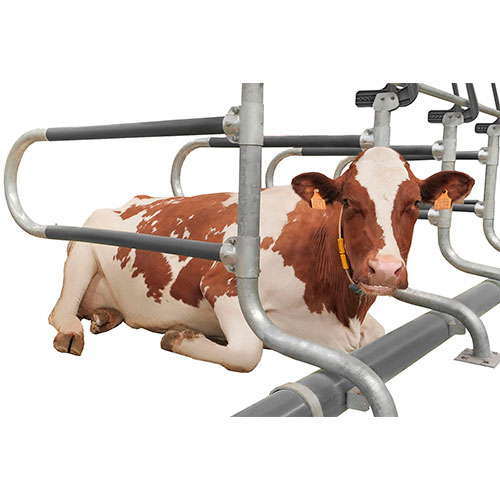

Элементов стойлового содержания скота
Нагревательных элементов тепловых электростанций котельных
И другие изделия по вашему ТЗ

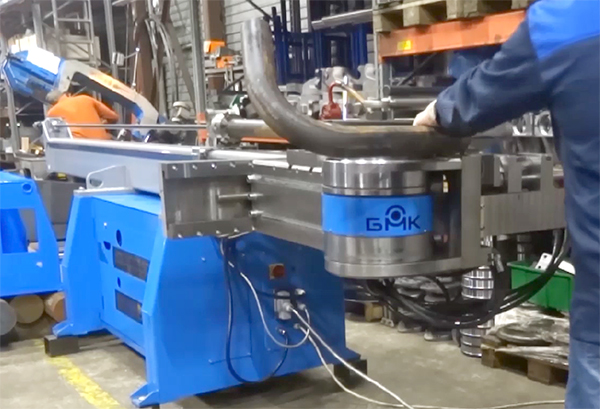

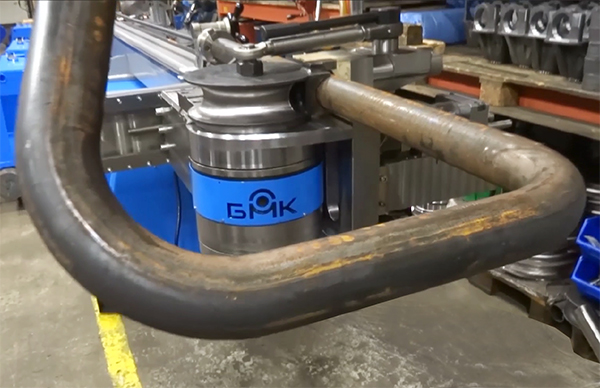

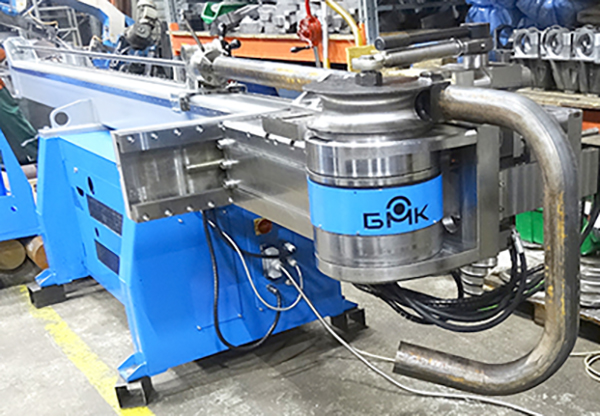

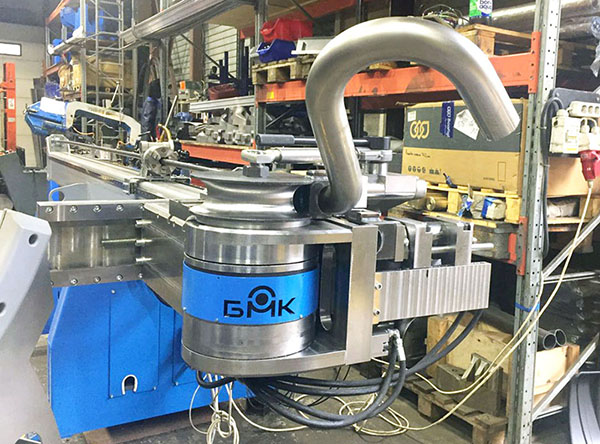

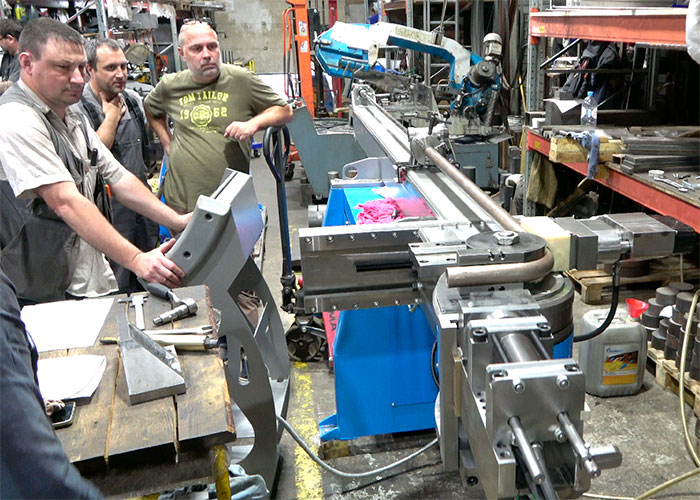

Преимущества полуавтоматического трубогиба CE-80 Profi
Превосходное качество гиба

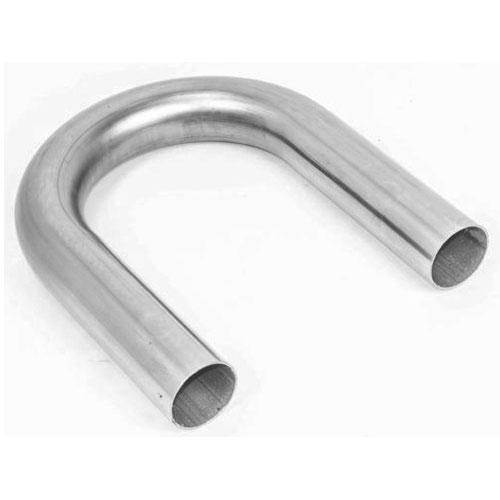

- Гнет трубы без гофр и смятий, в том числе тонкостенные. Эллипсность - овальность круглых труб в месте гиба менее 5%.
- Гибка профильных труб на специализированной оснастке без внутреннего подглубления с сохранением формы сечения трубы в месте гиба.
- Гибка алюминиевых профилей без гофр, волн и деформации с сохранением размеров крепежных пазов.
Повторяемость изготовленных деталей

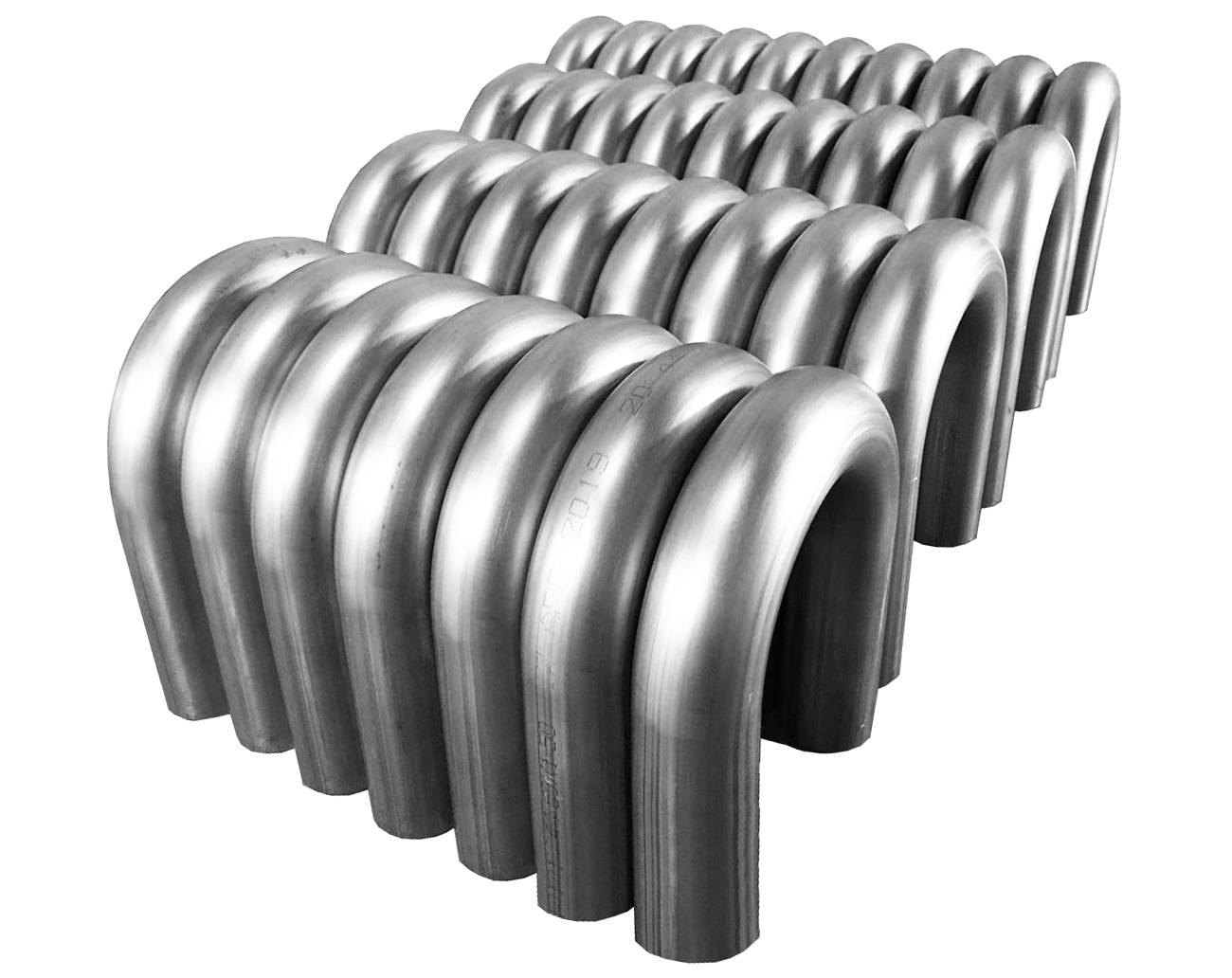

- 1-я и 1000-я детали в партии будут одинаковы! (при стабильности диаметра и толщины стенки трубы).
- Точность гибов труб и профилей соответствует клас-су точности «Точный» ГОСТ 30893.1-2002.
Высокая производительность
- При большом количестве деталей одного наименования
Отсутствие «мертвых зон»

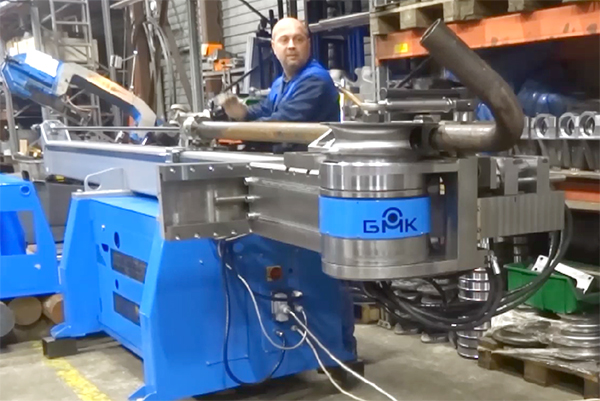

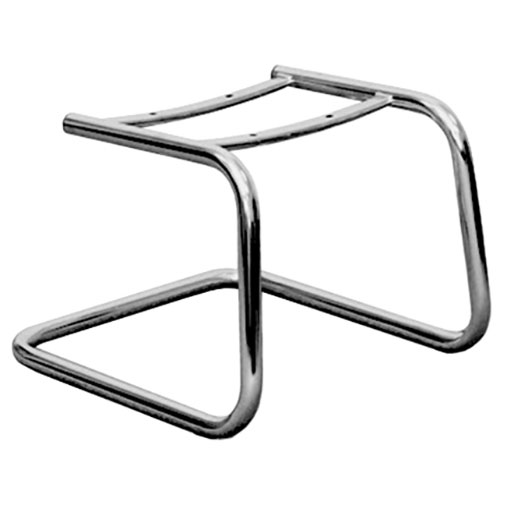

- Вынесенный вперед на 800 мм гибочный модуль высотой 400 мм позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем.
Быстрый ввод в эксплуатацию
- Не требует фундамента, работает на технологическом подрамнике либо анкерится к полу.
- Панельный монтаж с быстроразъемными соединениями.
- Оператору не нужна специальная подготовка, достаточно непродолжительного инструктажа и он сможет работать на станке.
Техническая поддержка производителя на весь период службы станка.
- Наш опыт производства трубогибов и гибки труб более 25 лет. Поможем наладить трубогибочное производство, в том числе с нуля.
- Мы всегда на связи, консультируем по любым вопросам работы оборудования до покупки и весь срок службы станка.
- Запчасти и расходники всегда в наличии.
Программирование трубогиба
Станок выполняет автоматически
- Зажим трубы
- Прижим скользящего башмака
- Выдвижение дорна в точку гиба
- Смазку дорна с дозировкой подачи смазки (опция)
- Гиб трубы
- Снижение скорости в конце гиба
- Убирание дорна из точки гиба до окончания гиба
- Открытие зажима
- Отвод скользящего башмака
- Возврат гибочного ролика в исходное положение
Программируется оператором на стойке управления
- Угол гиба. Память на 100 деталей имеющих до 16 последовательных углов гибов в каждой
- Скорость гибки в %
Программируется оператором на станке
- Точки начала гибов задаются упорами на штанге трубогибочного станка.

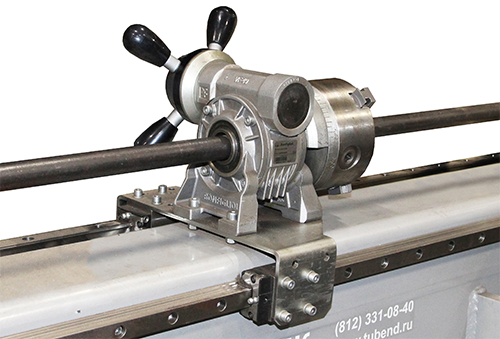

- Углы поворотов трубы в пространстве задаются упорами на лимбе каретки
Работа оператора в процессе гибки
- Выдвижение трубы в точку начала очередного гиба (до следующего упора)
- Поворот трубы в пространстве по лимбу каретки
Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение трубы до упора и поворот – занимает секунды.
Варианты оснастки к полуавтоматическому трубогибу CE-80 PROFI

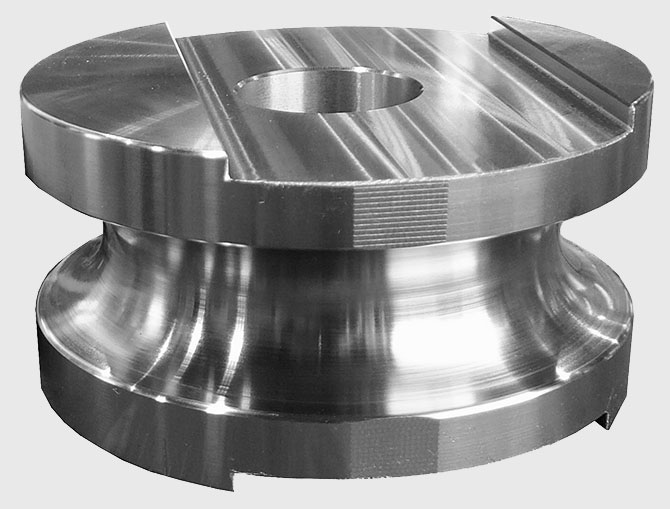

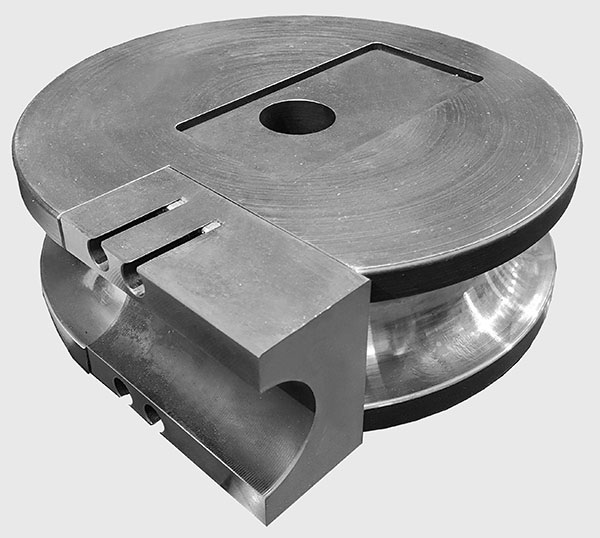

1. Гибочные ролики
Круглый
С прямым участком
2. Дорны
Жесткий
Гибкий
Гибкий секционный

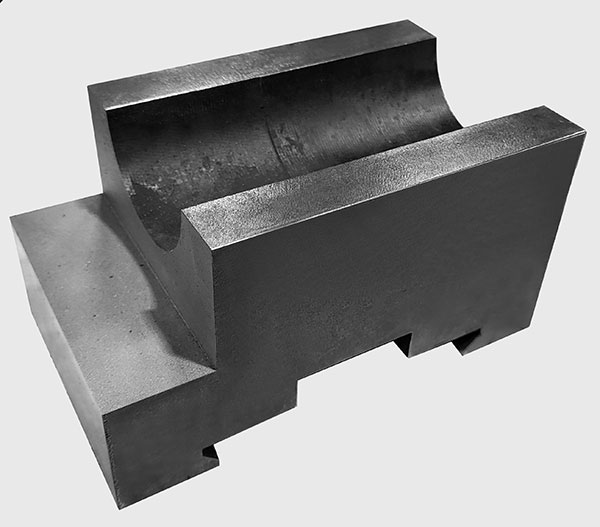

3. Зажим
4. Складкоразглаживатель

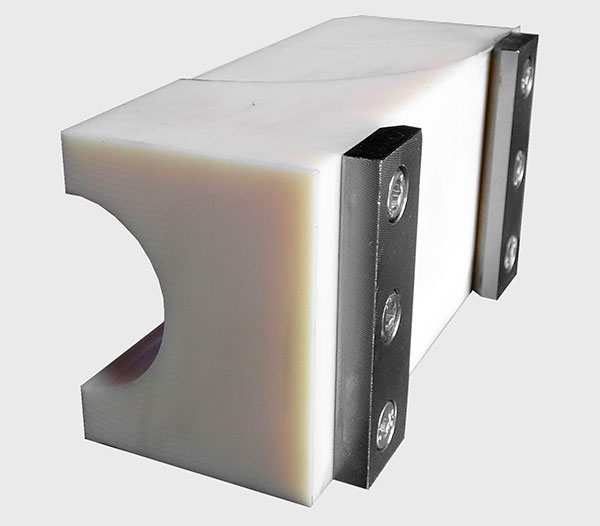

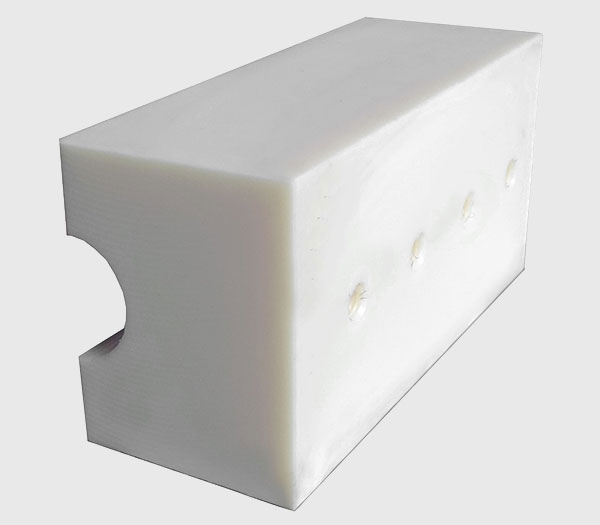

5. Вставка скользящего башмака
6. Вставка блокиратора пружинени
Комплектация
Параметры работы полуавтоматического трубогиба CE-80 Profi
| Возможные радиусы гиба, мм | 50-500 |
| Минимальный радиус гиба (в зависимости от параметров трубы) | От 1,3-1,5 D (В зависимости от параметров трубы) |
| Углы гиба,град. | 0 - 180 + пружинение |
| Углы поворота трубы в пространстве, град. | 0 - 360 |
| Выдвижение трубы между гибами: минимальное, мм / под заказ | 150 / от 0,1D |
| Дискретность задания угла гиба, град. | 0,1 |
| Дискретность задания угла поворота трубы в пространстве, град. | 1 |
| Дискретность задания выдвижения трубы между гибами, мм | 0,5 |
| Направление гибки | По часовой стрелке |
Программирование
| Язык ЧПУ | Русский |

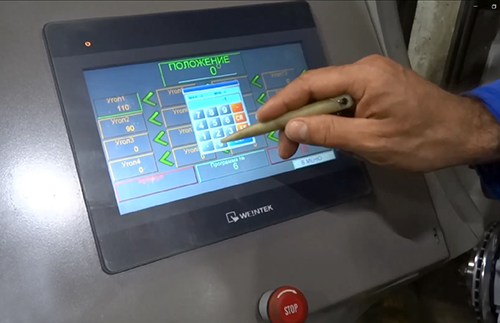

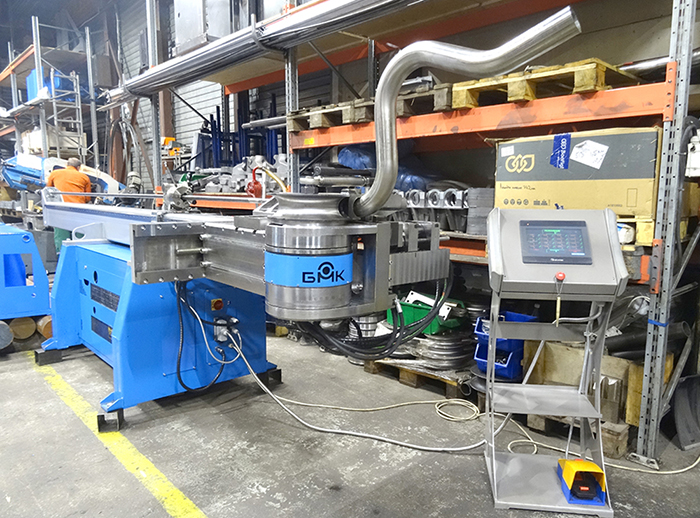

| Интерфейс ЧПУ | Жидкокристаллический, сенсорный экран 7” на стойке управления |
| Программируются с помощью ЧПУ: | |
| Углы гиба | Память 100 деталей до 16 углов на каждой |
| Регулировка скорости гиба, % | 20-100 |
| Программируются на станке: | |
| Прямые участки между гибами | Упорами на штанге станка |
| Количество упоров на штанге станка, шт | 5 в базовой комплектации / под заказ без ограничений |
| Углы поворота трубы в пространстве | По градуировке лимба каретки |
Скорость работы
| Скорость гиба, град./сек. | 9 |
| Скорость возврата гибочного модуля, град./сек. | 18 |
Энергопитание
| Гибочный модуль | 4 кВт,380В |
| Гидростанция зажима, поджима трубы и автоматического выдвижения - убирания дорна | 2,2 кВт, 380В |
Габариты
| Длина, мм | 4500-21500 |
| Ширина, мм | 1230 |
| Высота, мм | 1250 |
| Вынос вперед гибочного модуля, мм | 800 |
| Высота гибочного модуля, мм | 500 |
| Масса, кг | 1800-2400 |
| Штанга, м | 2-20 |
Эффективность работы - затраты времени на:
| Обучение оператора работе на станке | 2-3 часов |
| Монтаж и ввод в эксплуатацию | 6-8 часа |
| ТО на 1000 часов работы станка | Не более 1 часа |
| Ввод данных ЧПУ | 4-6 минут |
| Установка упоров | 10-20 минут |
| Смена оснастки | 5-10 минут |
| Поставка расходников и запчастей | Всегда в наличии на складе в ООО «БМК» |
