ОПИСАНИЕ ТОВАРА
Предназначен для 2-х координатной дорновой и бездорновой гибки:
- Круглых труб и прутков
- Профильных труб
- Профильного проката
- Сложных профилей
из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.
Диаметры изгибаемых труб: от 3 до 30 мм
Радиусы гибов: от 5 до 400 мм
Характеристики
Возможности полуавтоматического трубогиба CE-30/2 PARTNER по гибке труб и профилей
Станок позволяет осуществлять гибку:

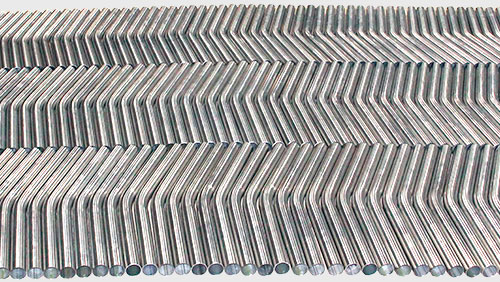

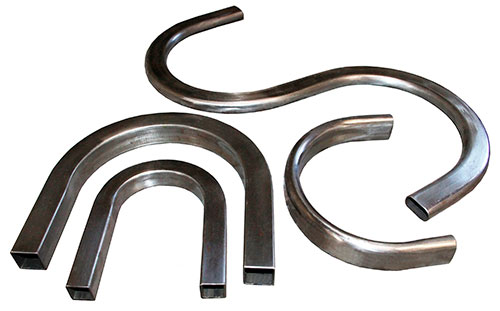

Детали из профильных труб
Заготовки под фитинги
U образные трубы для холодильных и бойлерных систем
Трубы с резьбой и гайками на концах
Детали из профилей сложного сечения
* И другие изделия по вашему ТЗ
Преимущества полуавтоматического трубогиба CE-30/2 PARTNER
Превосходное качество гиба
- Элипсность-овальность круглых труб в месте гиба не более 3-5%

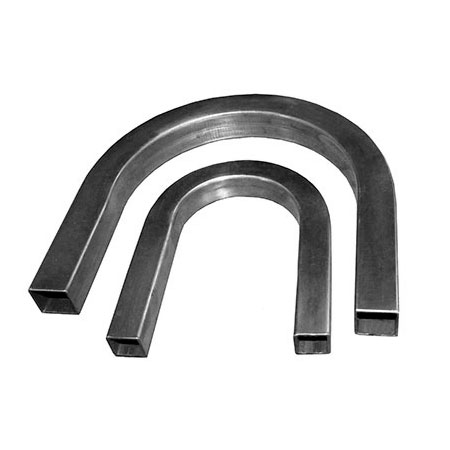

- Гибка квадратных и прямоугольных труб без гофр, волн и заломов
- Гибка алюминиевых профилей без гофр, волн и деформации

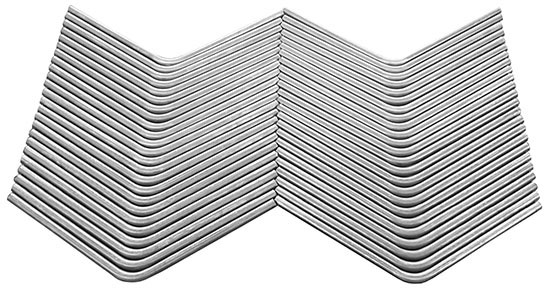

Повторяемость изготовленных деталей
- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)
- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002
Высокая производительность
- При изготовлении простых деталей одного наименования
Модульная конструкция
- Различные варианты комплектации и под требуемые задачи и бюджет
- Позволяет в будущем повысить степень автомати-зации станка дооснастив его до полного автомата.
Отсутствие «мертвых зон»

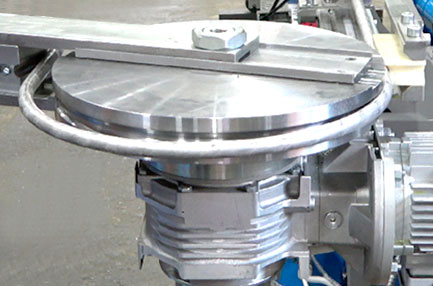

- Вынесенный вперед гибочный модуль высотой 350 позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем
Быстрый ввод в эксплуатацию
- Не требует фундамента, работает на технологическом подрамнике либо анкерится к полу.
- Панельный монтаж с быстроразъемными соединениями.
- Оператору не нужна специальная подготовка, достаточно непродолжительного инструктажа и он сможет работать на станке.
Программирование трубогиба
Станок выполняет автоматически:
- Зажим трубы (при автоматическом зажиме)
- Выдвижение дорна в точку гиба
- Смазку дорна с дозировкой подачи смазки

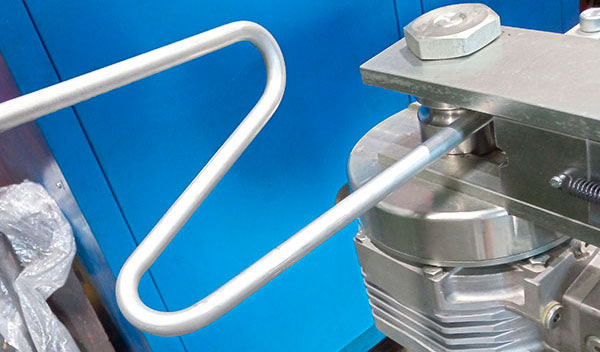

- Гиб трубы
- Снижение скорости в конце гиба
- Убирание дорна из точки гиба до окончания гиба
- Открытие и возврат зажима с гибочным роликом в исходное положение

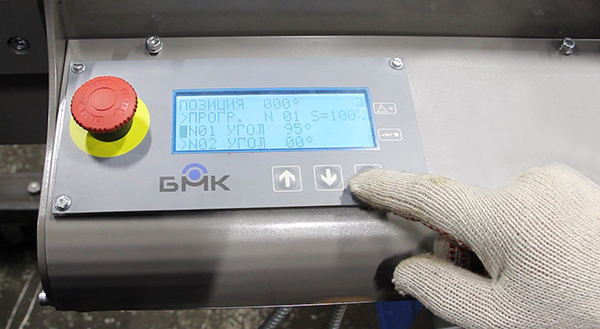

Программируется оператором на пульте управления:
- Угол гиба. Память на 100 деталей имеющих до 15 последовательных углов гибов в каждой
- Скорость гибки устанавливается в %

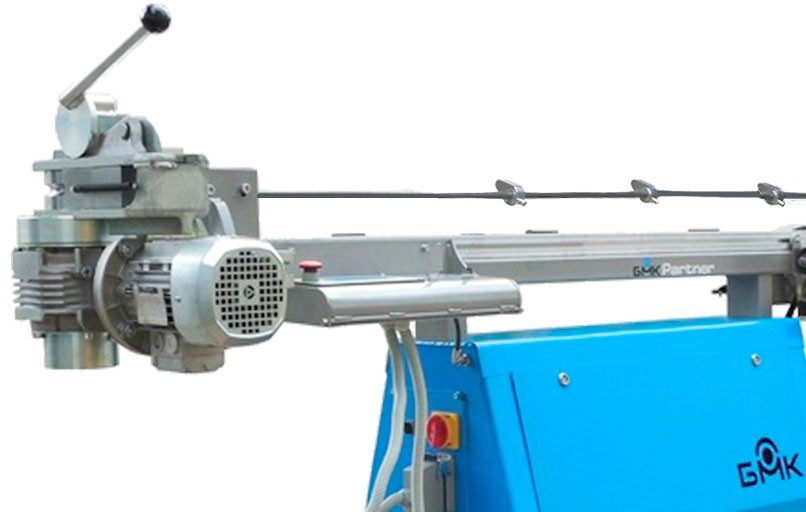

Прямые участки между гибами задаются упорами:
-Упоры устанавливаются на требуемые расстояния по всей длине специальной направляющей на штанге станка. Во время гибки, когда торец трубы проходит очередной упор, упор механически опускается и торец трубы упирается в этот упор. Так задается точка начала очередного гиба.
Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение до упора – занимает секунды.
Варианты оснастки к полуавтоматическому трубогибу CE-30/2 PARTNER
1. Гибочный ролик
2. Жесткий дорн
3. Зажим
4. Складкоразглаживатель
5. Вставка скользящего башмака для труб D от 25 мм
Вставка скользящего башмака для труб D до 25 мм
Оснастка взаимозаменяема с оснасткой всех дорновых трубогибов производства БМК
Комплектация
Параметры работы полуавтоматического трубогибочного станка CE-30/2 Partner
| Возможные радиусы гиба, мм | 5-450 (Базовый 27-170) |
| Минимальный радиус гиба (в зависимости от параметров трубы) | От 1,3-1,5 D |
| Углы гиба,град. | 0 - 180 + пружинение |
| Углы поворота трубы в пространстве, град. | 0 - 360 |
| Выдвижение трубы между гибами: минимальное, мм / под заказ | 50 / от 0,1D |
| Дискретность задания угла гиба, град. | 1 |
| Дискретность задания выдвижения трубы между гибами, мм | 0,5 |
| Направление гибки | По часовой стрелке |
Программирование
| Язык ЧПУ | Русский |
| Интерфейс ЧПУ | 4-х строчный |
| Программируются с помощью ЧПУ: | |
| Углы гиба | Память 100 деталей до 15 углов на каждой |
| Регулировка скорости гиба, % | 20-100 |
| Программируются на станке: | |
| Прямые участки между гибами | Упорами на штанге станка |
| Количество упоров на штанге станка, шт | 5 в базовой комплектации / под заказ без ограничений |
Скорость работы
| Скорость гиба, град./сек. | 40 |
| Скорость возврата гибочного модуля, град./сек. | 80 |
Энергопитание
| Гибочный модуль | 1,1кВт,220В |
| Сжатый воздух для cистемы выдвижения-убирания дорна, cистемы смазки дорна, пневматической системы зажима | 6-10 кг/см |
Габариты
| Длина, мм | 2430-12430 |
| Ширина, мм | 600 |
| Высота, мм | 920 |
| Вынос вперед гибочного модуля, мм | Без ограничений |
| Высота гибочного модуля, мм | 350 |
| Масса, кг | 200-400 |
| Штанга, м | 2-12 |
Эффективность работы - затраты времени на:
| Обучение оператора работе на станке | 4-5 часов |
| Монтаж и ввод в эксплуатацию | 1-2 часа |
| ТО на 1000 часов работы станка | 20-30 минут |
| Ввод данных ЧПУ | 4-6 минут |
| Установка упоров | 10-20 минут |
| Смена оснастки | 5-7 минут |
| Поставка расходников и запчастей | Всегда в наличии на складе в ООО «БМК» |
Отзывы

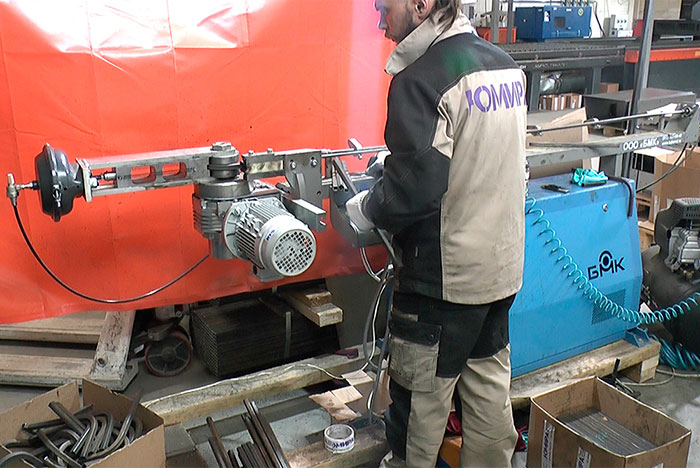

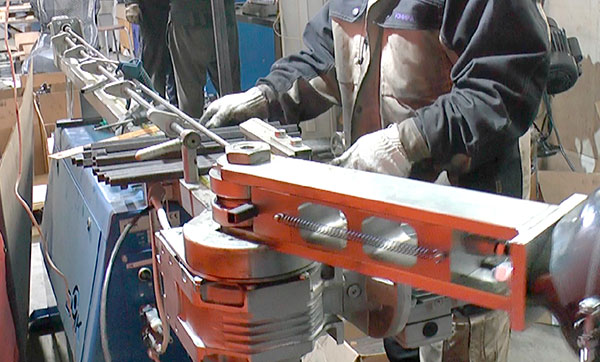

Серийная гибка квадратных труб на дорновом трубогибе ЧПУ PARTNER.2X
