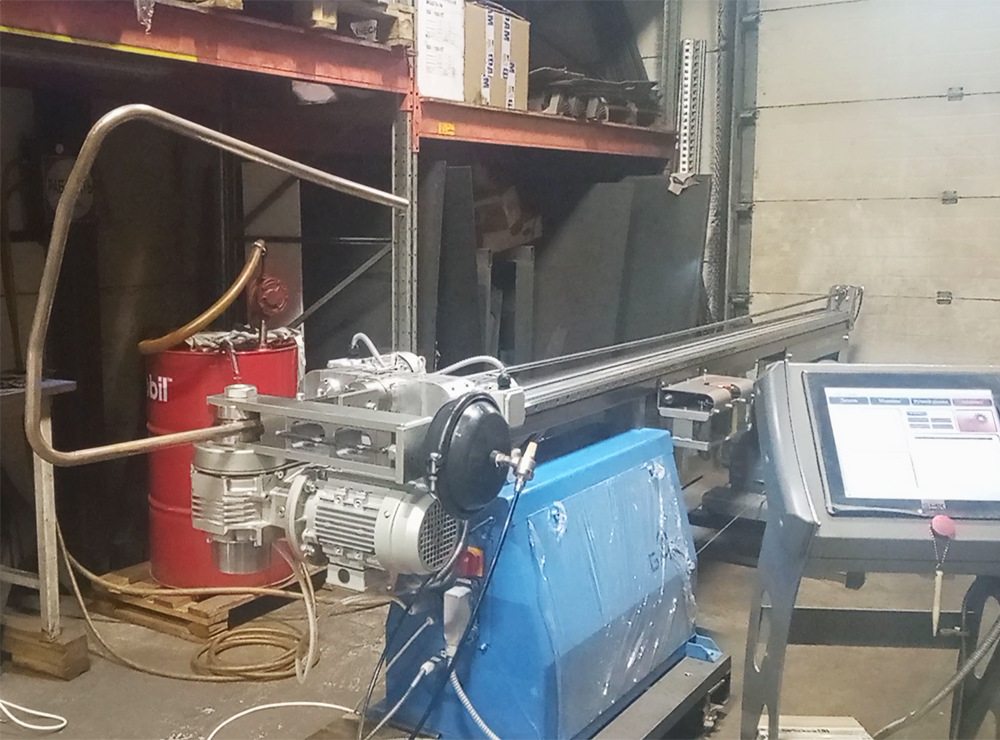

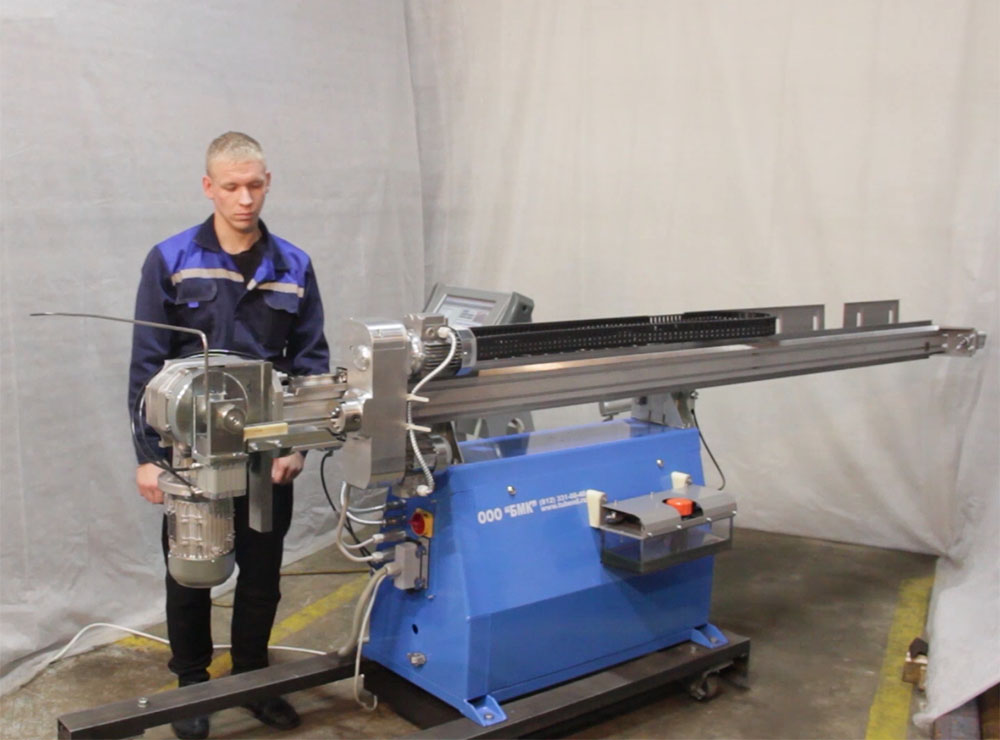

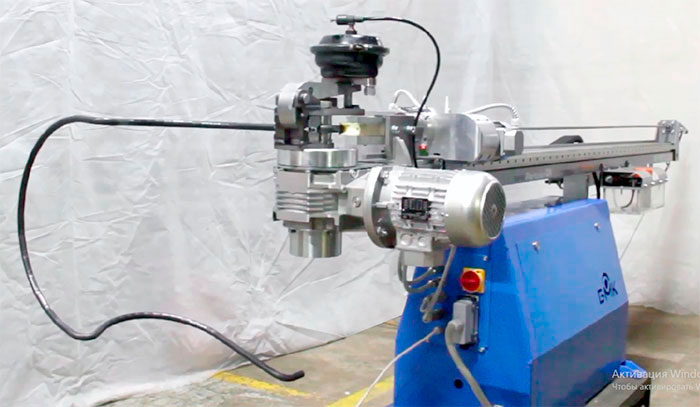

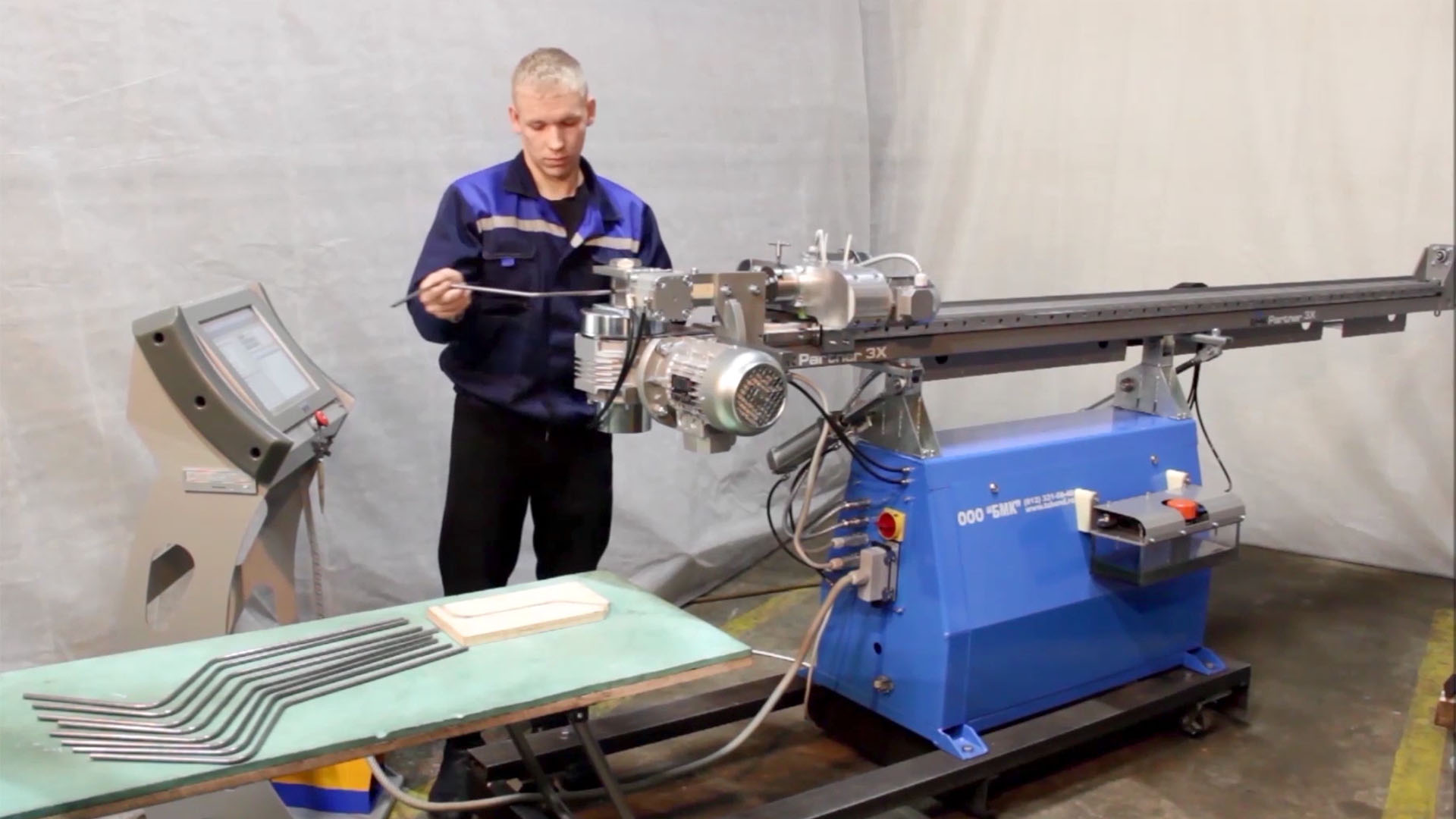

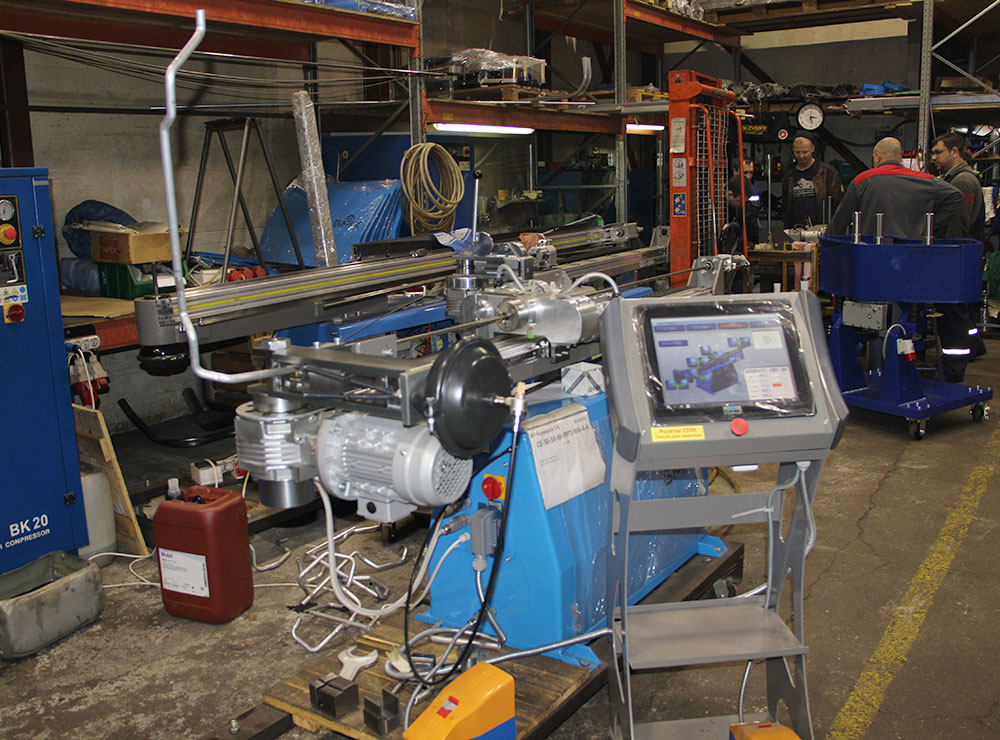

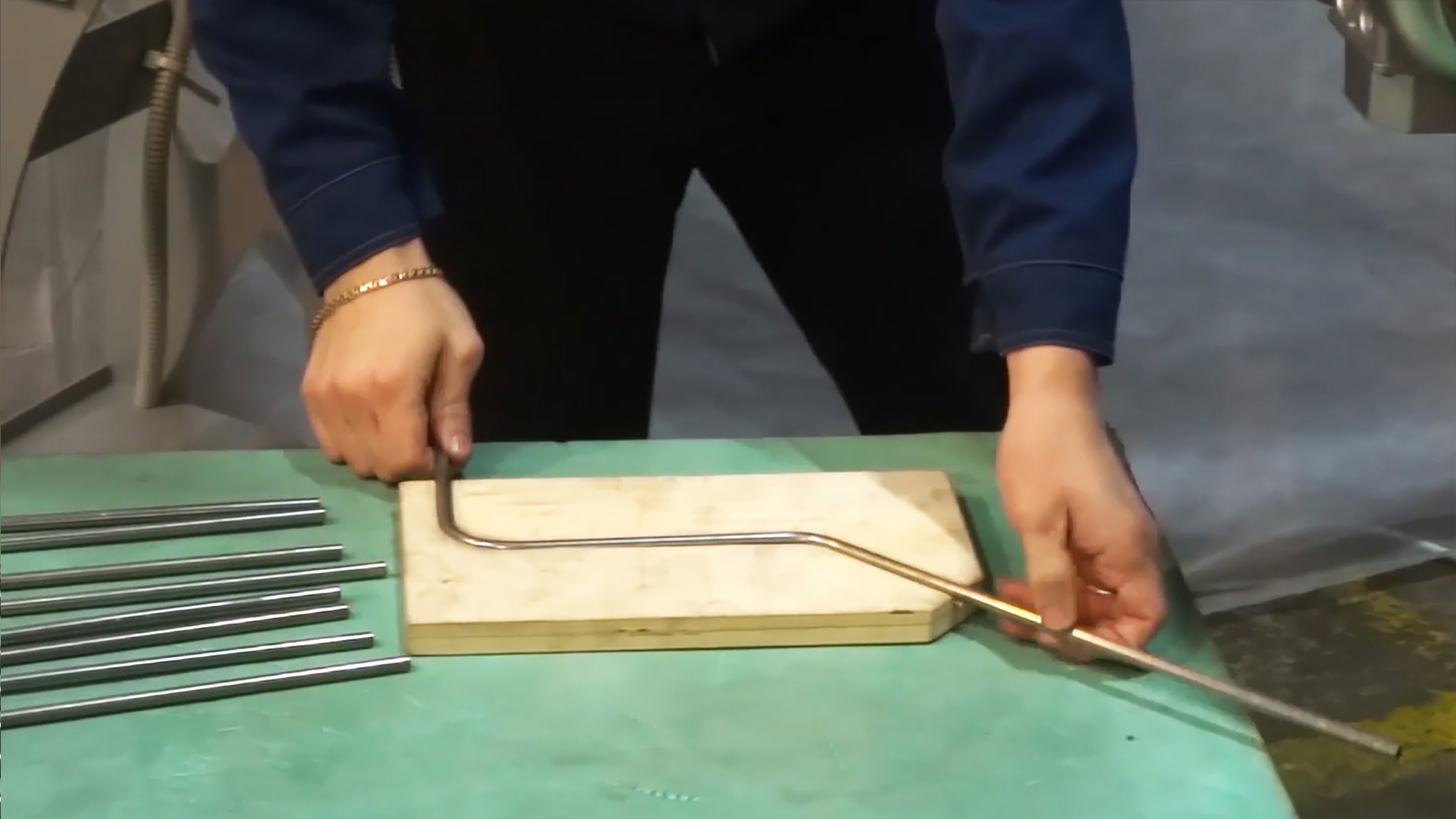

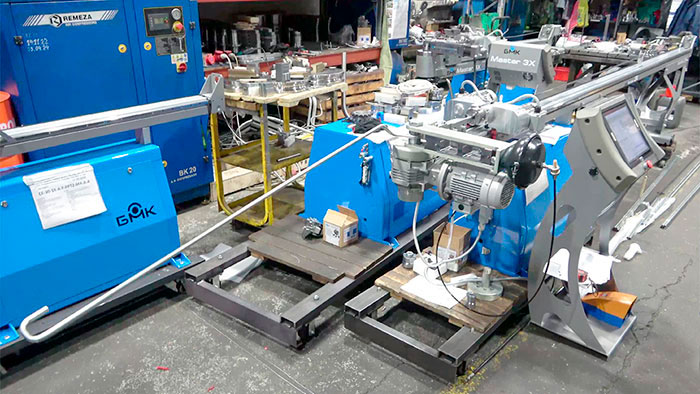

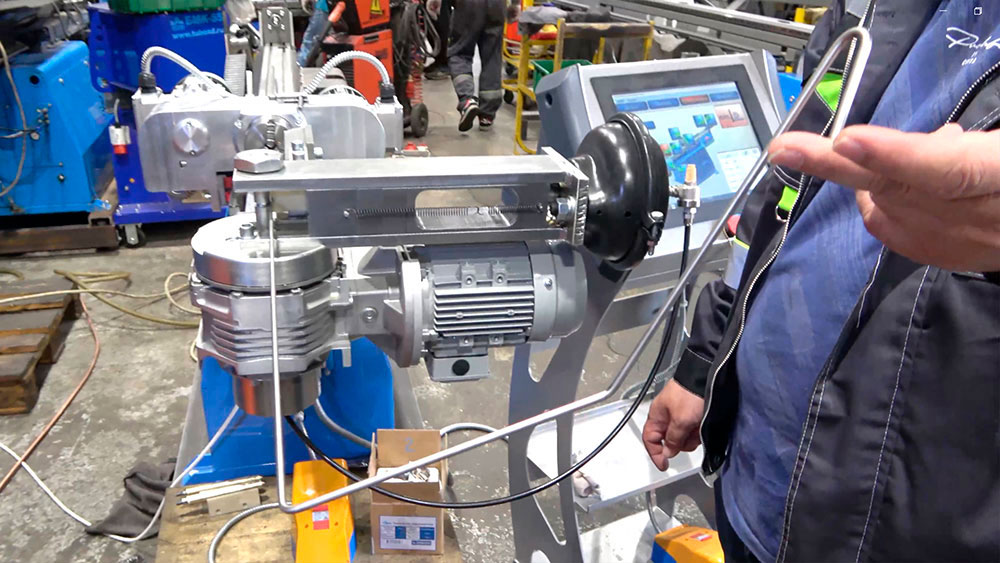

Автоматический трубогиб CE-30 PARTNER 3X

Быстрая перенастройка станка на изготовление разных деталей

- Перенастройка станка на изготовление другого, ранее изготавливаемого наименования детали - 3-5 секунд (без смены оснастки при одном типоразмере трубы и радиусе гиба)

- Смена оснастки при переходе на другой типоразмер трубы либо другой радиус гиба - 5-7 минут

Высокая производительность при серийной гибке

- 2000 и более гибов за 8-ми часовую смену

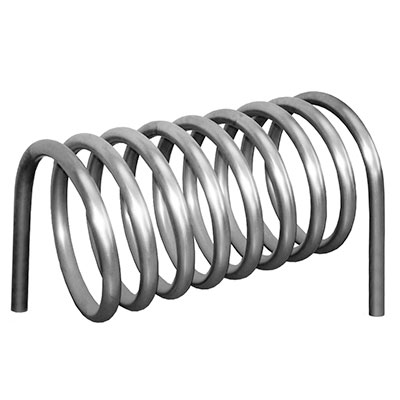

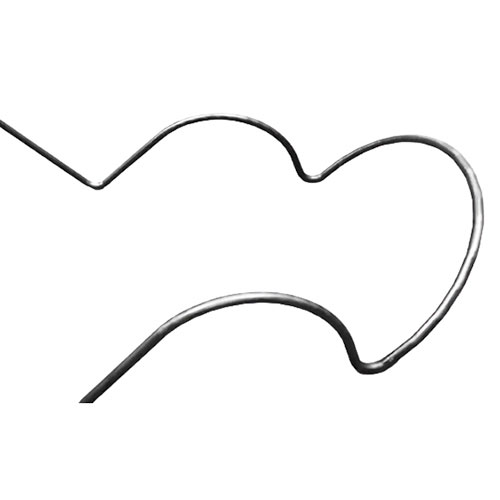

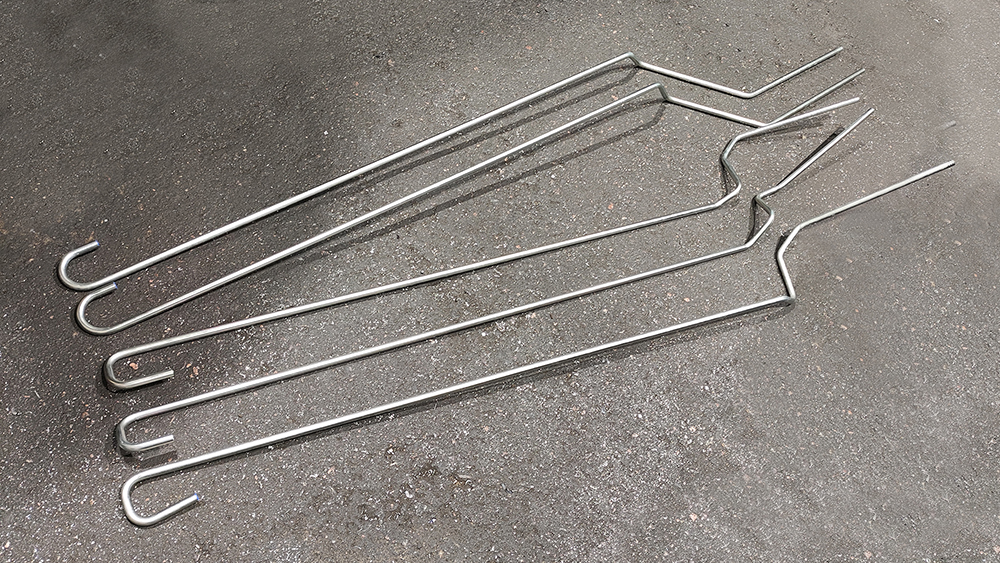

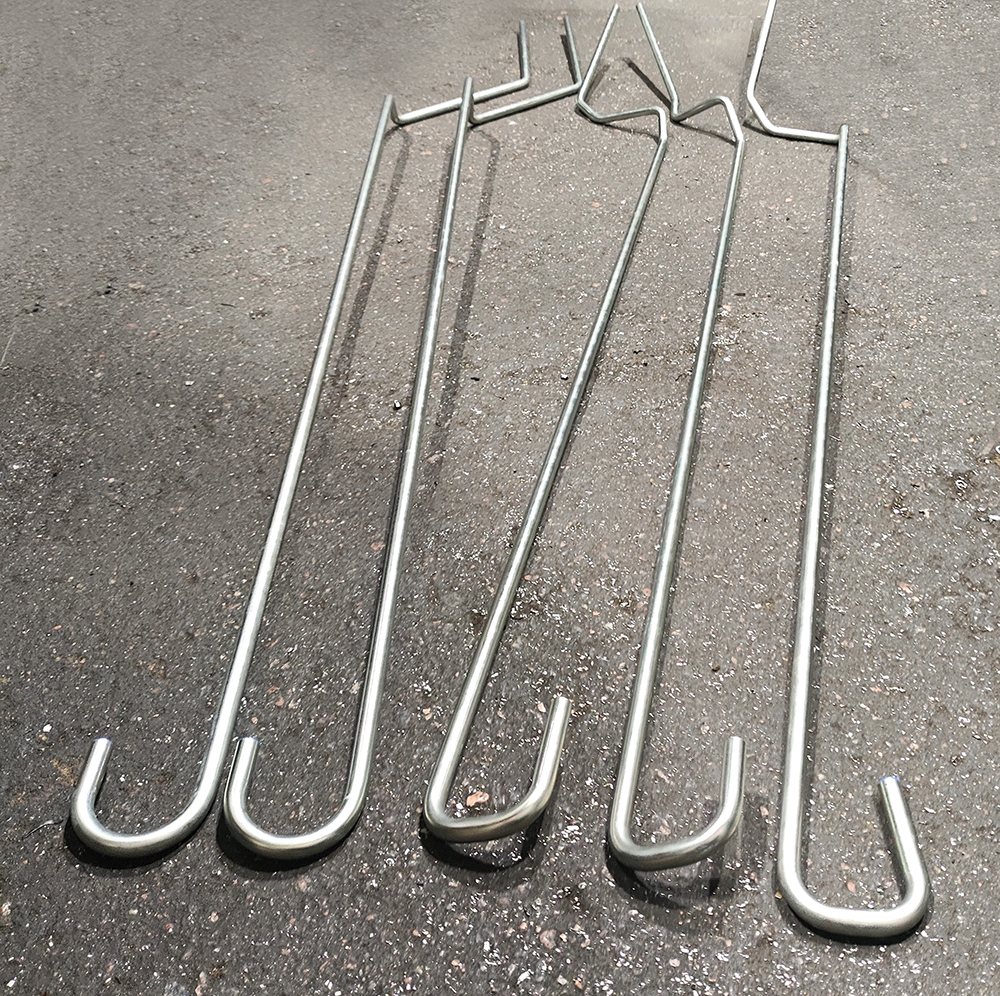

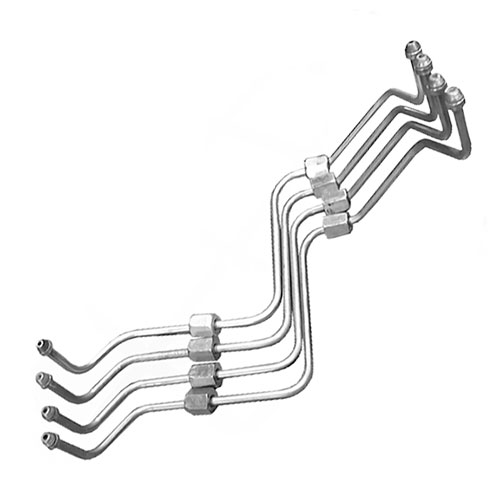

Превосходное качество гиба

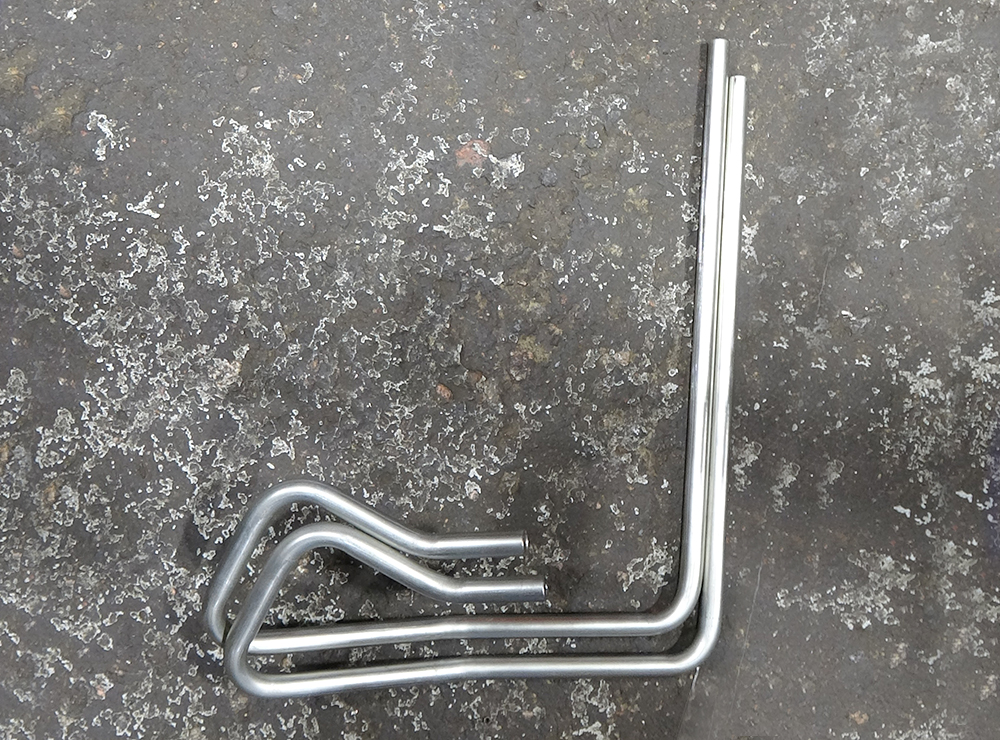

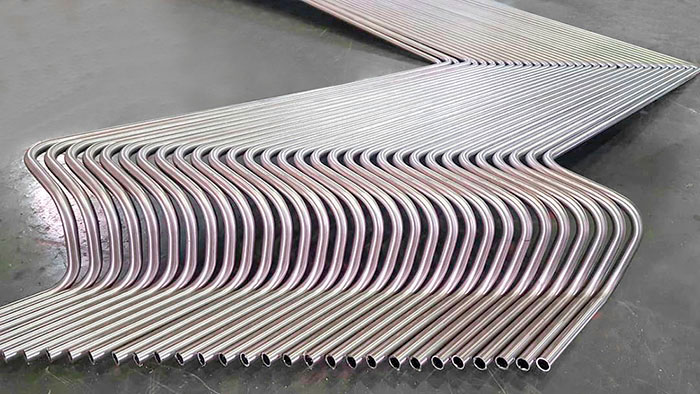

- Гнет трубы без гофр и смятий, в том числе тонкостенные. Эллипсность - овальность круглых труб в месте гиба менее 5%.

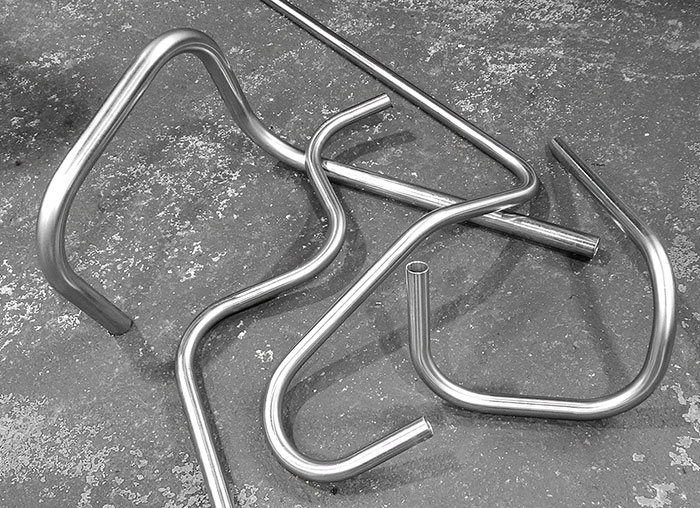

- Гибка профильных труб на специализированной оснастке без внутреннего подглубления с сохранением формы сечения трубы в месте гиба.

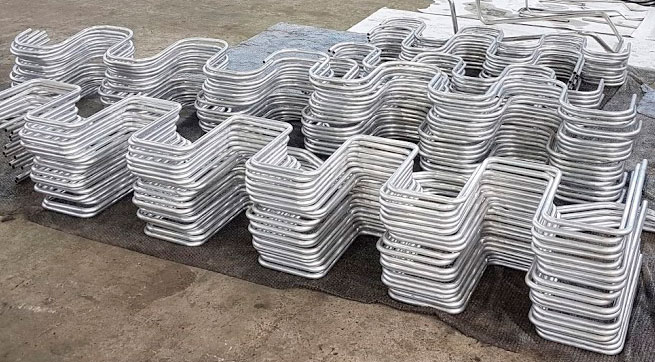

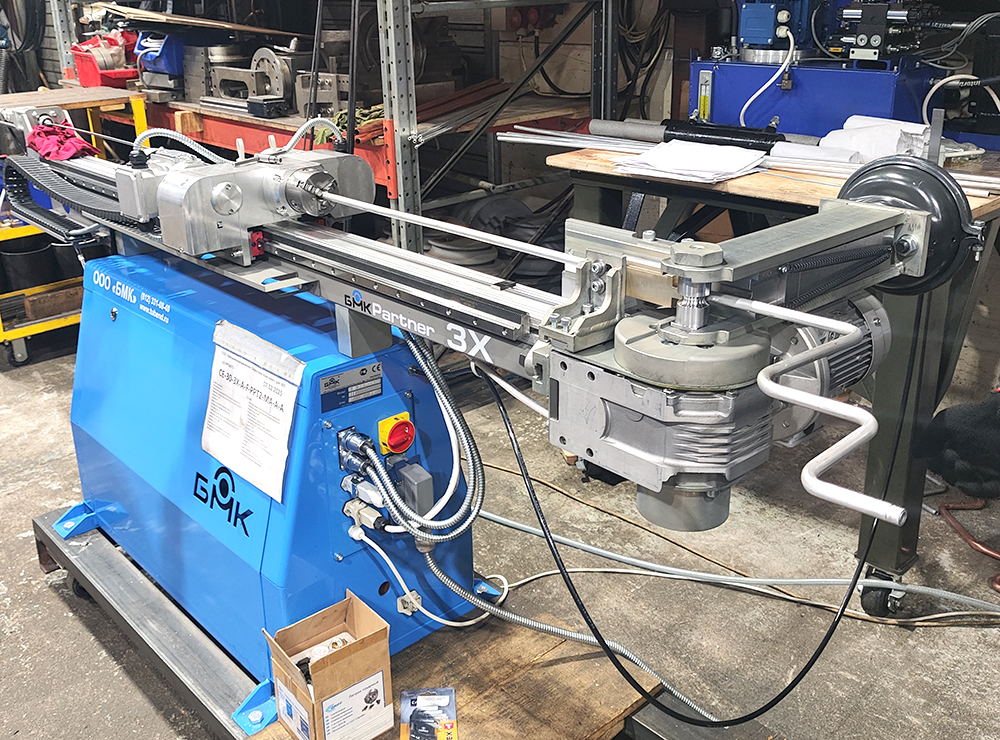

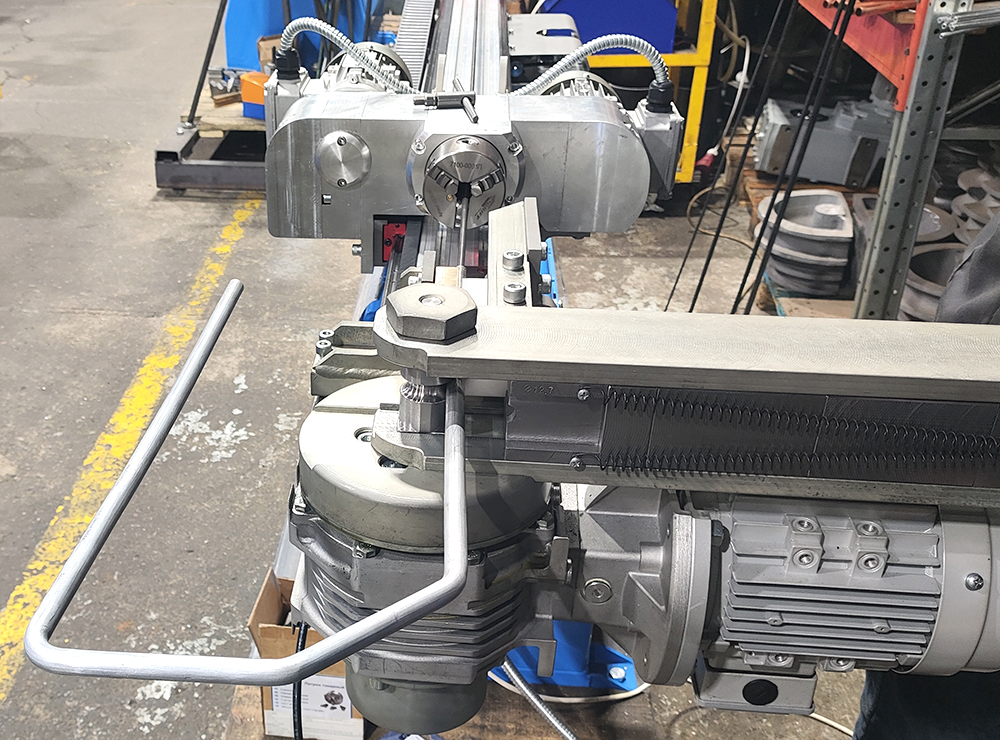

-Гибка алюминиевых профилей без гофр, волн и деформации с сохранением размеров крепежных пазов.

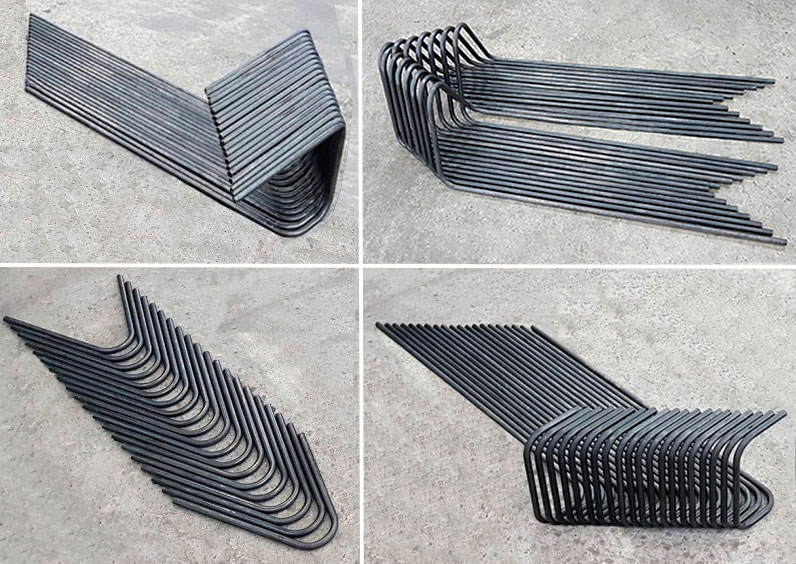

Повторяемость изготовленных деталей

- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)

- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002

Отсутствие «мертвых зон»

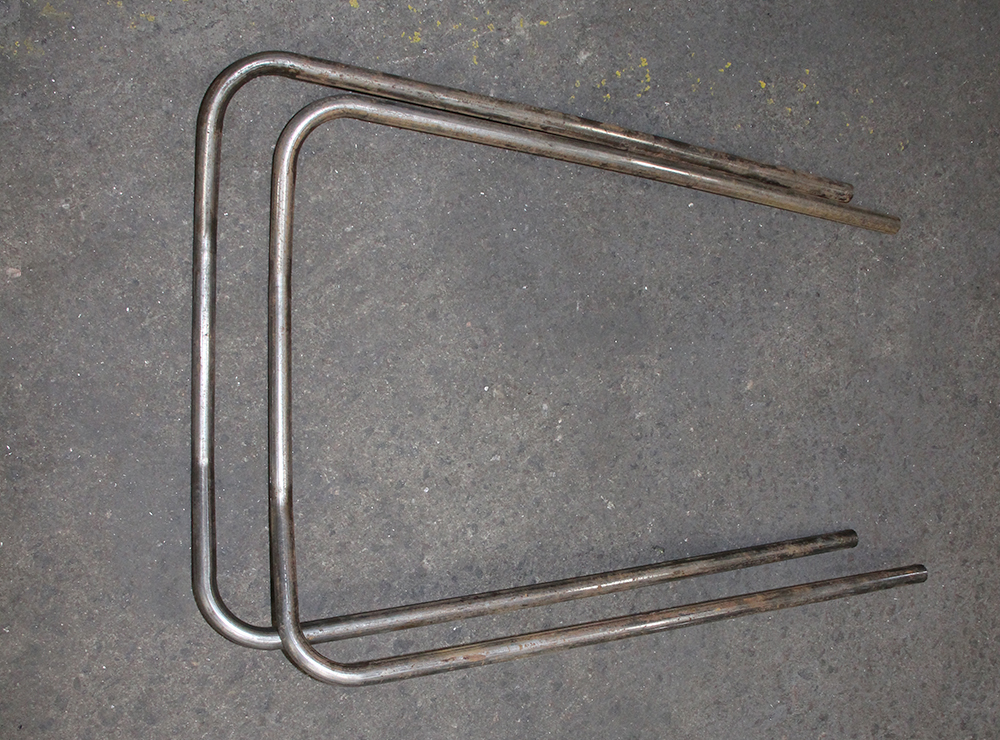

- Вынесенный вперед гибочный модуль высотой 350 позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем.

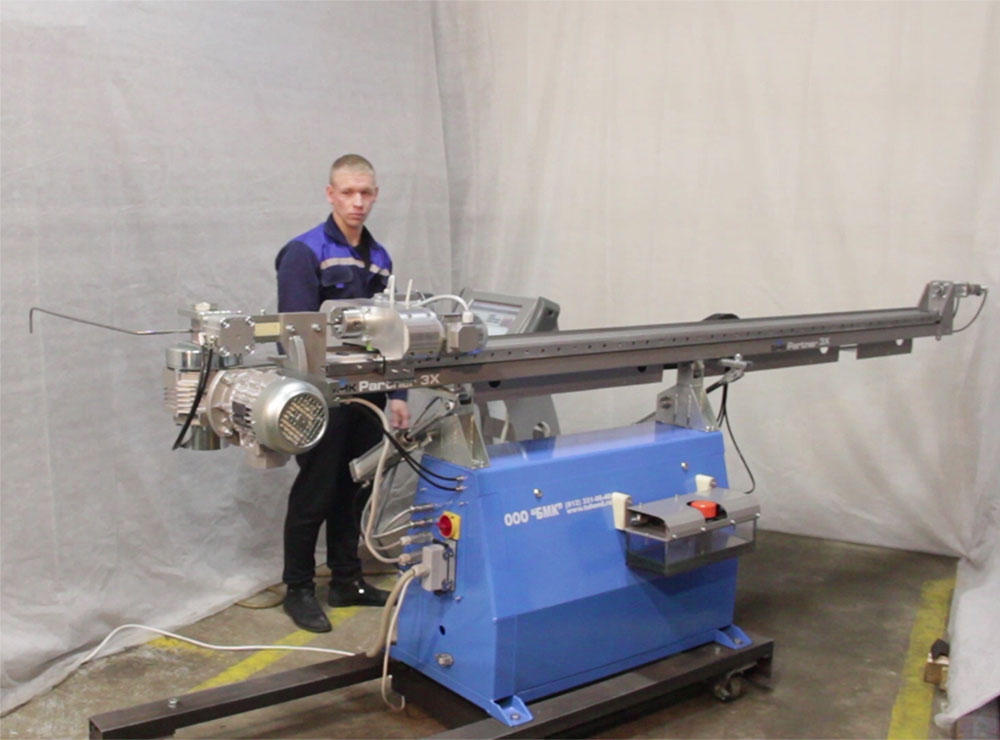

- Опция поворота штанги.

Быстрый ввод в эксплуатацию

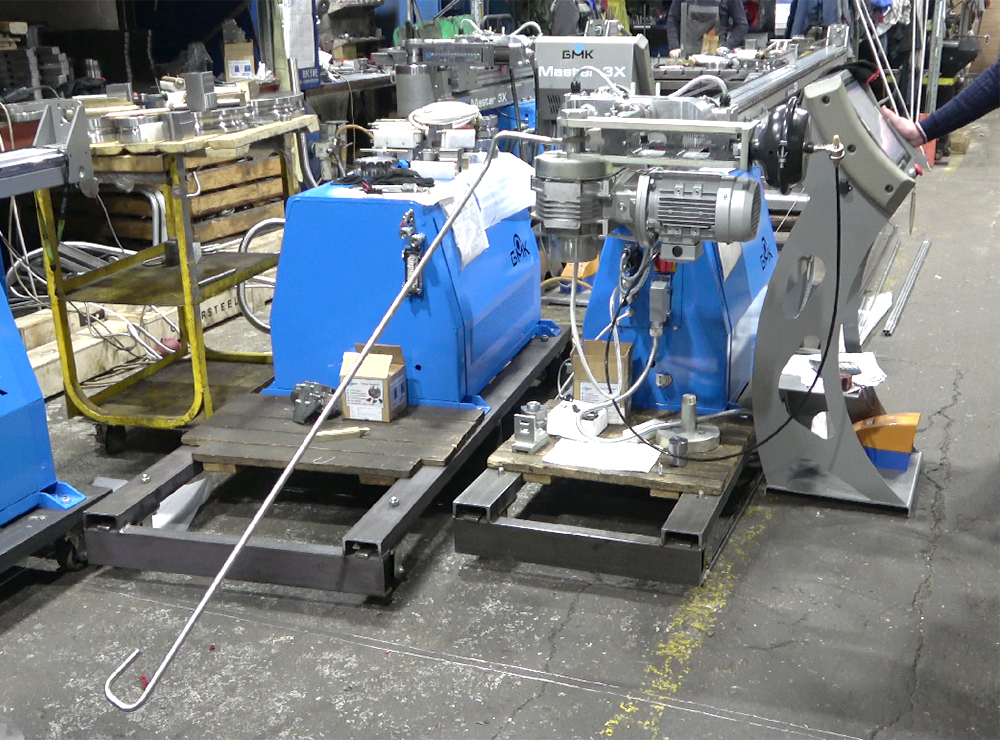

- Не требует фундамента, работает на технологическом подрамнике либо анкерится к полу.

- Панельный монтаж с быстроразъемными соединениями.

На русском языке. Изучается за 3-4 часа. Разработано на основе многолетнего опыта гибки труб и профилей с учетом потребностей российских трубогибочных производств.

Обеспечивает быстрое проектирование деталей без использования других конструкторсих программ.

Позволяет удаленно работать в ПО трубогиба через интернет или сеть

Проектирование деталей

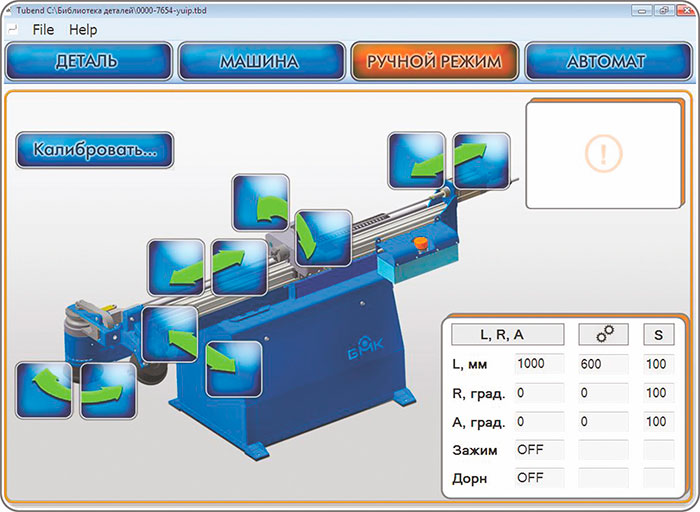

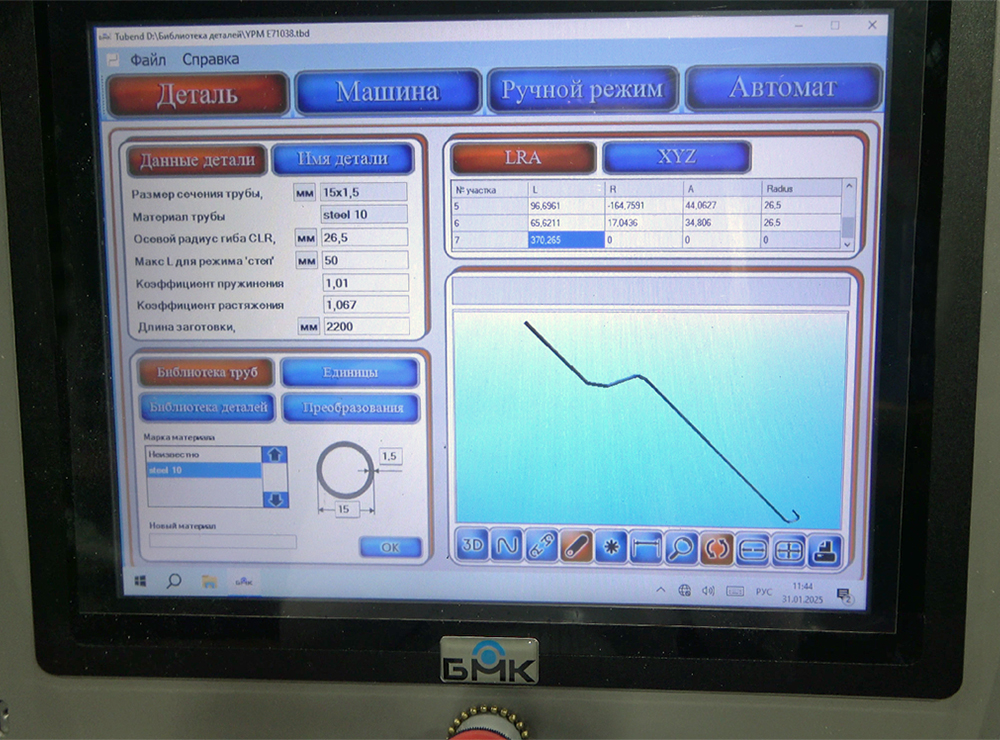

Чтобы спроектировать деталь, оператору достаточно внести в программу станка данные о детали одним из способов:

- Ввести координаты детали в XYZ, либо значения ALR: (A) Углов гибов /(L) Длин прямых участков между гибами  / (R) Углов поворота в пространстве

- Импортировать файл детали из конструкторских программ: Autocad, Solidworks, Компас

-По введенным данным ПО TUBEND автоматически:

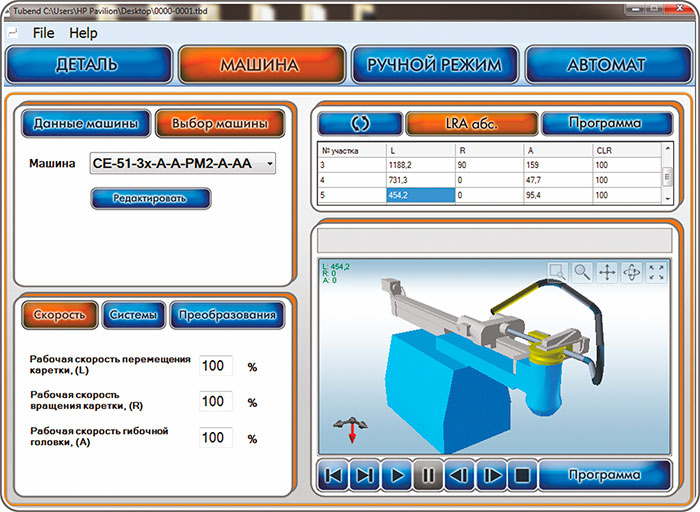

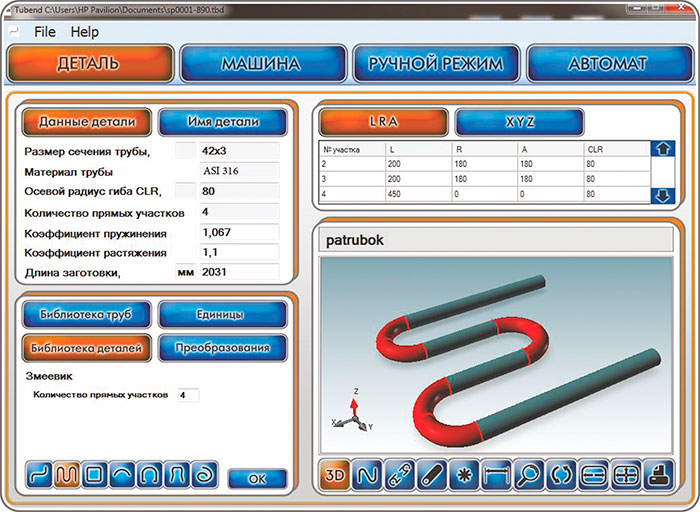

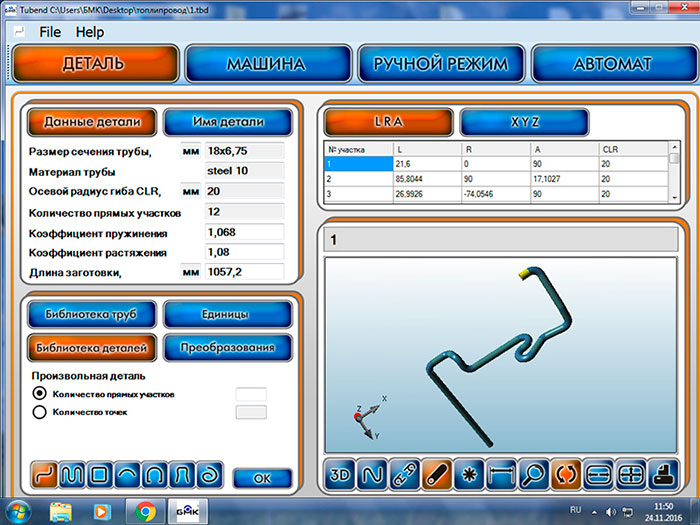

- Построит 3D модель детали с возможностью вращения, приближения, замера расстояния между любыми ее точками, просмотра габаритных размеров.

- Рассчитает длину заготовки с учетом растяжения материала трубы в местах гибов

- Рассчитает углы гибов с учетом коэффициента пружинения материала трубы.

- Построит чертеж детали с указанием данных детали в координатах XYZ и LRA.

- Пересчитает параметры детали: С правосторонней гибки на левостороннюю и наоборот; На гибку детали с другой стороны; Координаты детали XYZ в LRA и наоборот; Размеры трубы и детали из мм в дюймы и наоборот.

- Создаст программу для гибки детали

- Память компьютера позволяет хранить более 10.000.000 файлов спроектированных деталей и копировать их на сторонние носители через USB разьем

Симуляция гибки

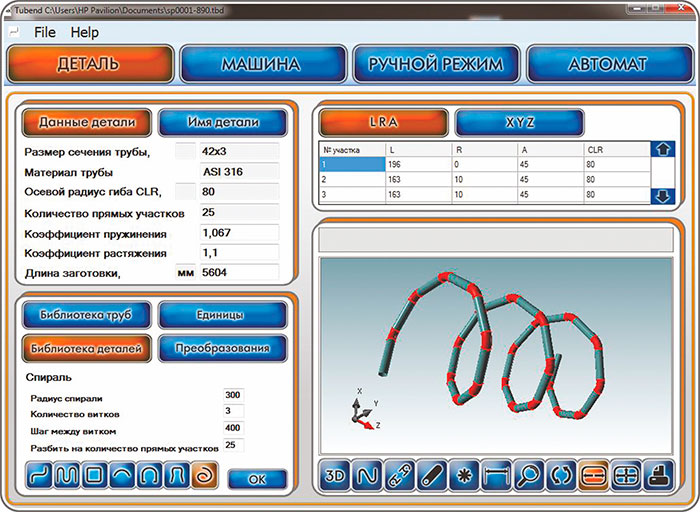

- В программе вы можете просмотреть анимационное видео (симуляцию) гибки спроектированной детали с привязкой к вашему станку.

- Используется для проверки возможности изготовления детали перед началом гибки

- Во время симуляции гибки на видео подсвечиваются участки детали, требующие корректировки

- При необходимости пограмма автоматически пересчитает параметры начала гибки детали с одного конца на другой или с правосторонней гибки на левостороннюю (при наличии функции левосторонней гибки)

2 режима гибки

- Автоматический. Обеспечивает высокую точность и производительность, исключая из процесса человеческий фактор. Работа оператора заключается только в заправке трубы в станок, нажатии на педаль и снятии готового изделия.

-Пошаговый: Дает возможность корректировки программы на любом этапе проектирования и гибки деталей, а так же для отработки технологии вновь изготавливаемых деталей.

Дополнительные возможности ПО TUBEND

- Билиотека материалов: Материалы вводятся пользователем и сохраняются в памяти для дельнейшего использования.

- Сохраняет статистику: Количество изготовленных деталей / Наименование деталей / Время изготовления одной конкретной детали и партии деталей

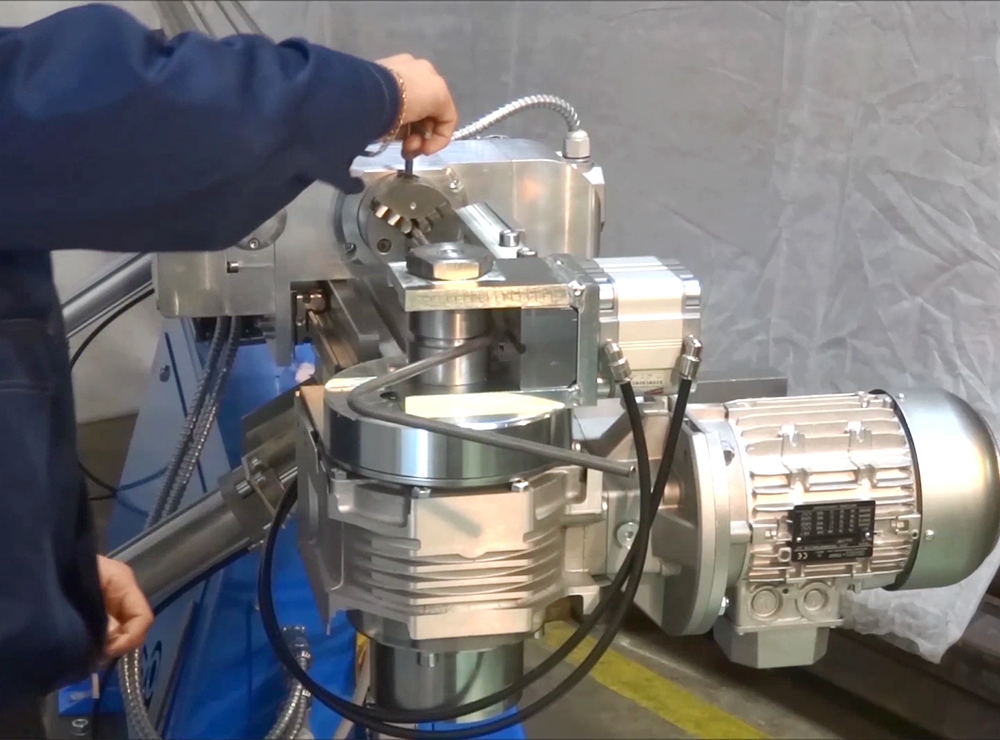

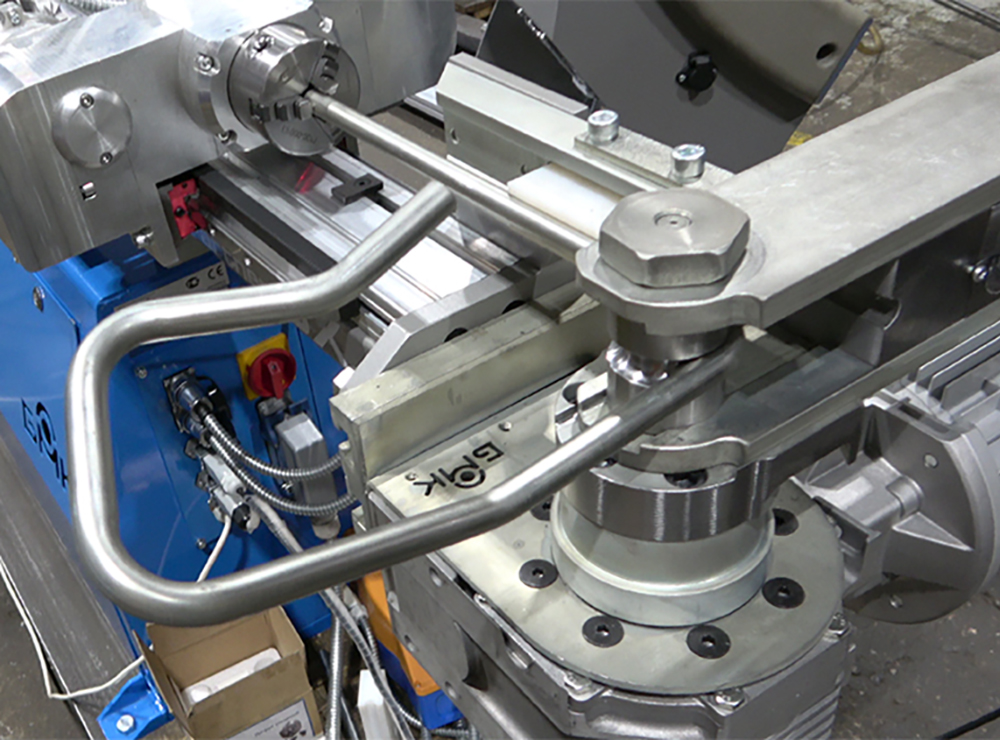

1. Гибочный ролик

2. Жесткий дорн

3. Зажим

4. Складкоразглаживатель

5. Вставка скользящего башмака для труб D от 25 мм

Вставка скользящего башмака для труб D до 25 мм
