Трубогибочные станки для профильных труб предназначены для гибки труб с квадратным, прямоугольным, овальным, плоскоовальным и другим некруглым сечением. Такой трубогибочный станок имеет специальную оснастку, с ручьем, повторяющий форму сечения трубы.
В зависимости от требуемого радиуса изгиба и сложности детали, применяются разные способы гибки.
Трубогибы БМК для профильных труб, прямоугольных и квадратных
1. Гибка на малые радиусы: обкатка и намотка
Для получения изделий с небольшими радиусами изгиба используют два основных метода:
Метод обкатки.
Это простой и распространенный способ, при котором труба изгибается вокруг неподвижного гибочного ролика. Однако у него есть существенные недостатки:
Отсутствие дорна: Гибка без внутренней опоры (дорна) приводит к значительной деформации сечения трубы в месте изгиба, что снижает качество и прочность изделия.
Простые детали: На таких станках обычно отсутствует система контроля точек начала гиба, что затрудняет изготовление сложных пространственных деталей с высокой повторяемостью.
Метод намотки (дорновая гибка).
Этот метод лишен недостатков обкатки и является более технологичным. Труба зажимается и наматывается на вращающийся гибочный ролик.
Высокое качество: Использование дорна, который вставляется внутрь трубы и повторяет ее внутреннее сечение (прямоугольное, овальное и т.д.), предотвращает образование складок и сплющивание стенок.
Точность и повторяемость: Станки, работающие этим способом, оснащаются системами позиционирования, что позволяет изготавливать сложные пространственные детали с высокой точностью.
Оснастка для дорновой гибки сложнее: все ее элементы (зажим, гибочный ролик, скользящий башмак) должны иметь паз, идеально соответствующий профилю трубы. Это обеспечивает минимальное изменение поперечного сечения и высокое качество готового изделия.
Серийная гибка прямоугольных труб 40х20 мм на дорновом автоматическом трубогибе MASTER.3Х 100% повторяемость деталей
Серийная гибка профильных алюминиевых труб 13х10 мм на дорновом трубогибе с чпу MASTER
4 вида деталей с одним гибом на 90 градусов. Радиусы гибов 200 и 400 мм. Профильные трубы используются для производства москитных сеток
Гибка профильной трубы 40х25х1,5мм сталь 3 (чернина) на полуавтоматичеком дорновом трубогибе MASTER
Гибка спинки стула из квадратной мебельной трубы на автоматическом трубогибе MASTER.3Х
Рамка из мебельной квадратной трубы согнутая на автоматическом трубогибе MASTER.3Х

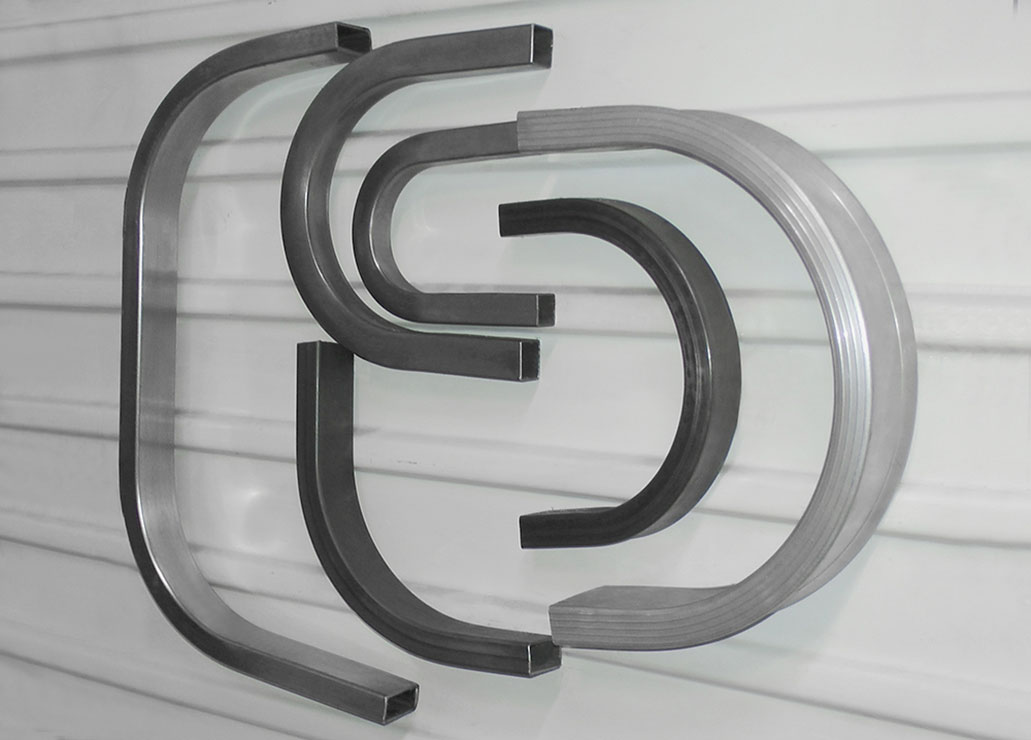

Профильные трубы, согнутые на автоматическом дорновом трубогибе MASTER.3X
Трубы согнуты нашим клиентом компанией РАМБОВИЧ, осуществляющей гибку труб и профилей на заказ
Серийная гибка квадратных труб на дорновом трубогибе ЧПУ PARTNER.2X на предприятии Юмира, производственной фирмы, осуществляющей гибку труб и профилей на заказ, а так же изготовление металлоконструкций
Гибка квадратной трубы 30х30х2мм на автоматическом 3-х координатном трубогибе MASTER.3X

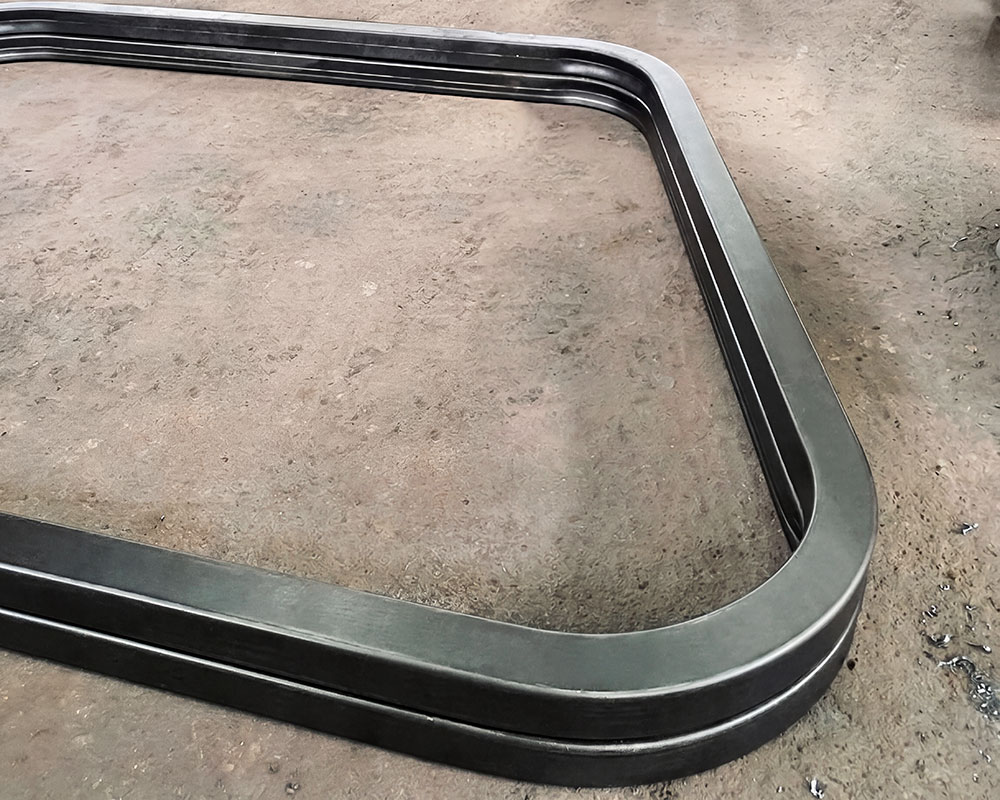

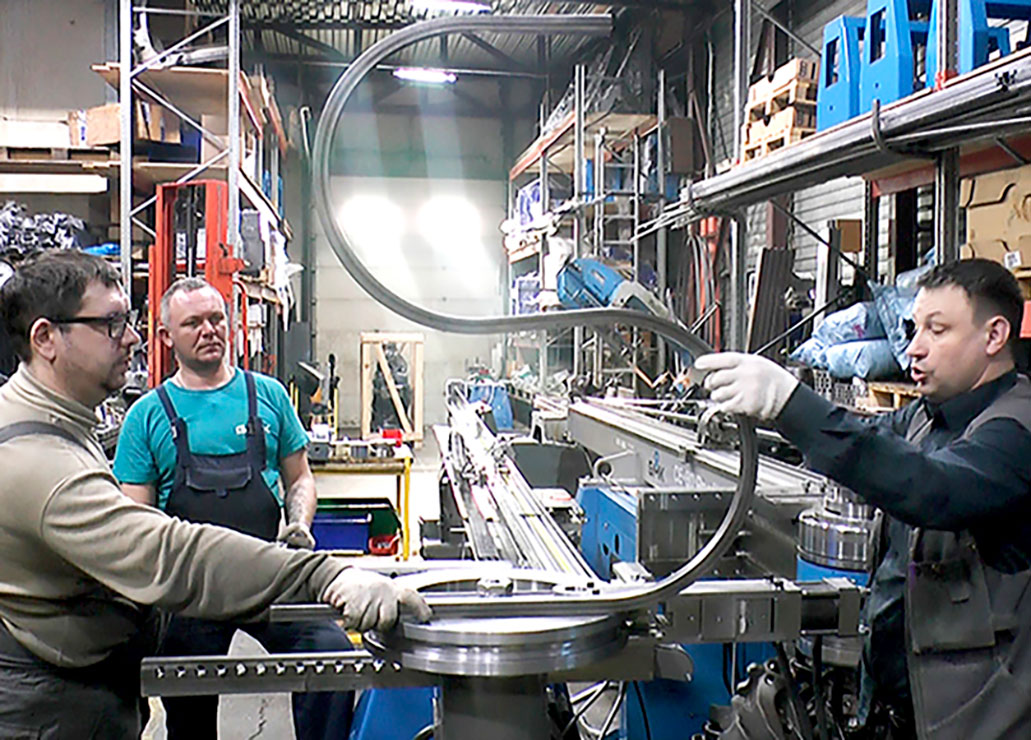

Гибка квадратной трубы из нержавейки на автоматическом трубогибе MASTER.3Х

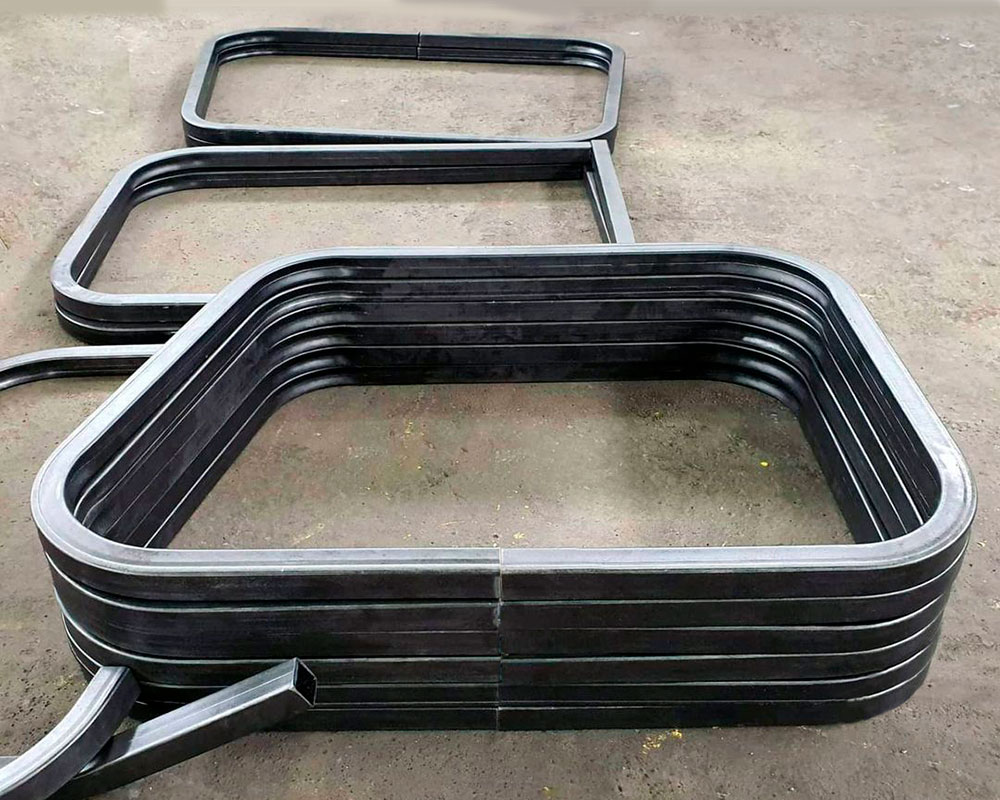

Гибка квадратных и прямоугольных труб на полуавтоматическом дорновом трубогибе чпу MASTER
2. Гибка на большие радиусы: вальцовка
Когда требуется согнуть трубу с большим радиусом (от 8–10 диаметров трубы), применяют метод вальцовки. Такие станки, также известные как профилегибы или трехроликовые трубогибы, идеально подходят для создания арочных конструкций, сегментов дуг и спиралей.
Процесс гибки выглядит так: труба помещается между тремя роликами, форма ручья которых соответствует ее профилю. Центральный или боковые ролики смещаются, создавая необходимое давление, а затем труба прокатывается между ними, постепенно приобретая нужный изгиб.
Конструкция: Трехроликовые станки могут иметь привод на один, два или все три ролика. Чем больше ведущих роликов, тем выше производительность и меньше риск проскальзывания заготовки. •
Дополнительные возможности: Для изготовления спиралей станок может оснащаться механизмом, который задает шаг витка.
Трубогиб для профильной трубы: Области применения
Трубогибы для профильных труб незаменимы во многих сферах:
• Строительство: изготовление металлоконструкций, каркасов, навесов, элементов ограждений.
• Городское благоустройство: производство детских и спортивных площадок, скамеек, остановочных павильонов. Для создания особо прочных антивандальных конструкций может использоваться технология «труба в трубе», которую также можно гнуть на специальной оснастке.
• Производство мебели: изготовление каркасов для офисной, школьной и домашней мебели из овальных и плоскоовальных труб.
• Торговое оборудование: создание выставочных стендов, стеллажей и витрин.
Для снижения веса конструкций часто используют профильные трубы из алюминия и его сплавов. Современные трубогибочные станки с правильно подобранной оснасткой успешно справляются с гибкой этих материалов, сохраняя их прочность и эстетичный вид.
