Согнутые медные трубы активно используются в водопроводных сетях горячего и холодного водоснабжения, в газовых аппаратах, холодильниках и т.д. Из-за отсутствия коррозии, благодаря своей эластичности, неагрессивности и благотворного воздействия на воду (бакторецидности), согнутые медные трубы находят широчайшее применение в системах кондиционирования воздуха.
Из согнутых медных труб делают газопроводы небольшого сечения. У меди не возникает искры при ударе - и как следствие нет риска взрыва газа. Согнутые медные трубы часто используются в системах отопления, так как медь обладает высокой теплопроводностью.

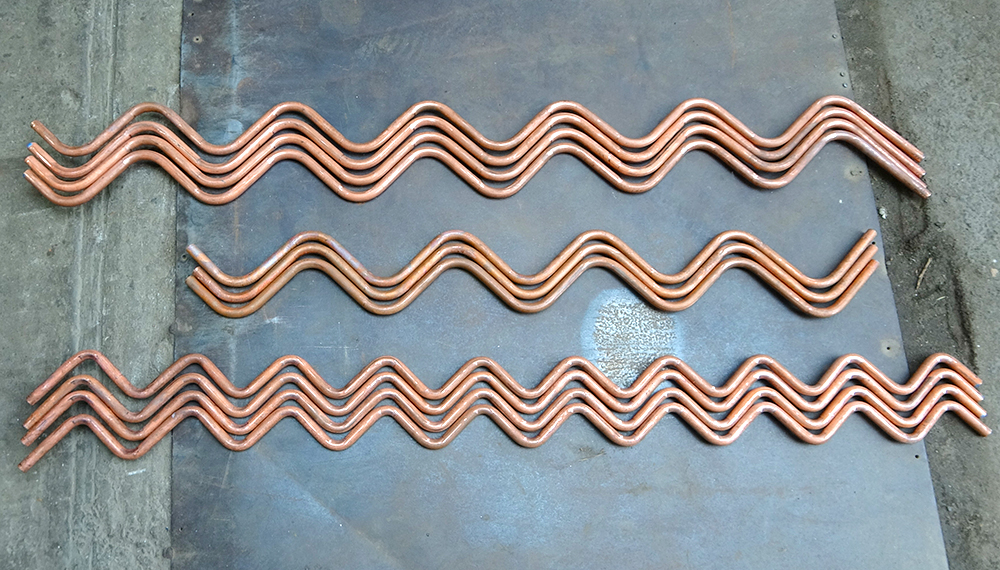

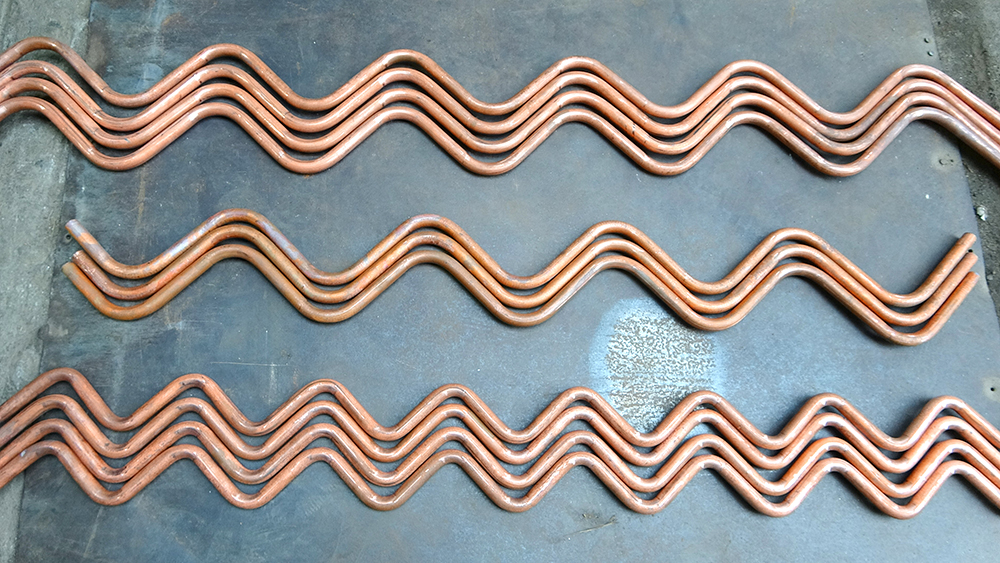

Медные трубы D18х3 мм, согнутые на автоматическом трубогибе c компьютерным управлением MASTER.3X
Особенности гибки медной трубы на трубогибе
Медная труба, с точки зрения гибки ее на трубогибочном станке, имеет 2 состояния - мягкая и твердая. Твердые и полутвердые медные трубы имеют большую жесткость. При изготовлении такие трубы подвергают термообработке с целью увеличения эксплуатационных характеристик - прочности и пластичности. Медные трубы без термообработки (неотожжённые медные трубы) из-за своей жесткости чрезвычайно трудно гнуться даже на радиус 3D.
По этому, при гибке медных труб на радиусы гибки менее 3D следует применять мягкие трубы, а еще лучше мягкие повышенной платичности, либо твердые и полутвердые медные трубы подвергать термической обработке - отжигу
Отожжённая медная труба более пластична, но имеет меньшую твердость. Она хорошо деформируется (гнётся), но после гибки её следует термоупрочнить. В связи с тем, что по плотности медь не отличается от стали, но не корродирует, толщина стенок у труб очень редко превышает 1,5 - 2 мм.

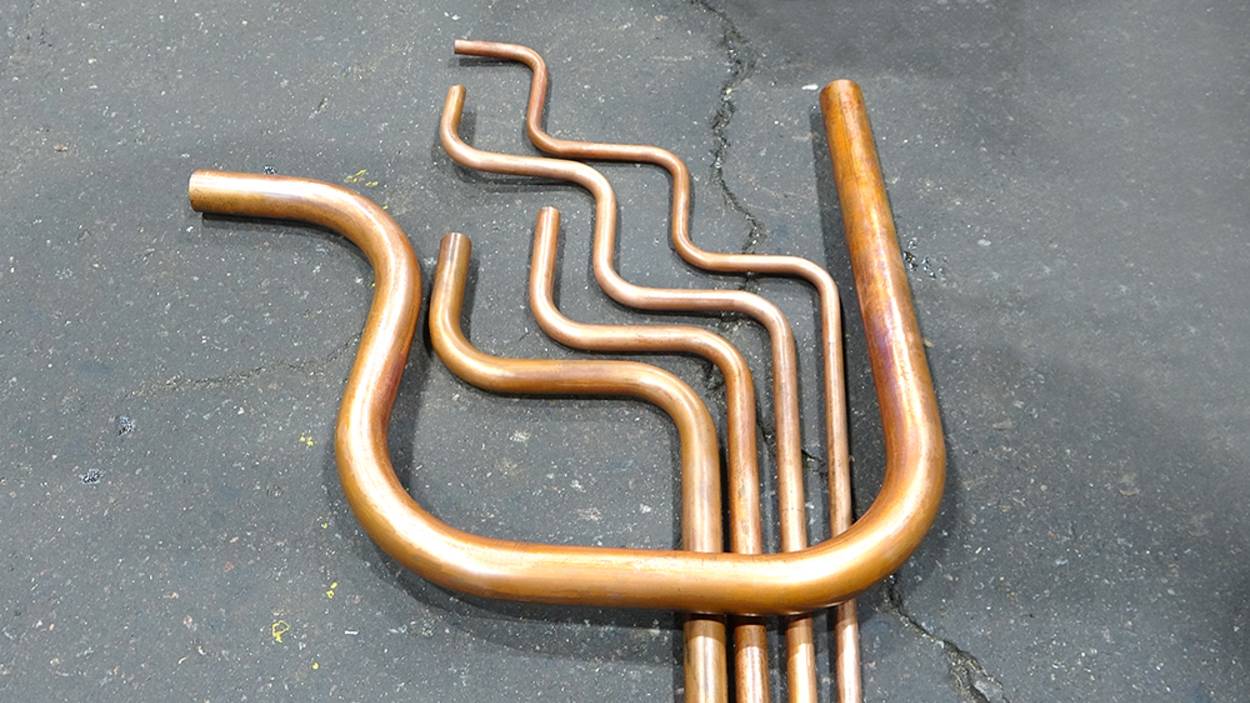

Тонкостенные медные трубы D 53х98х1,78 мм , 41,27х1,52 мм, 28,58х1,27 мм согнутые на полуавтоматическом трубогибе MASTER
Отожженные медные трубы малого диаметра (до 38 мм) хорошо гнуться на трубогибочных станках БМК на малые радиуса (от 1,5 D) даже без специальной оснастки.
При гибке на трубогибах отожженных медных труб диаметром свыше 38 мм необходимо подбирать оптимальный радиус гибки при простой оснастке, либо изготавливать сложную оснастку. Для гибки таких медных труб в оснастку входит специальный гибочный ролик с прямым участком, складкоразглаживатель, стальной гибкий дорн.
Гибка тонкостенной медной трубы

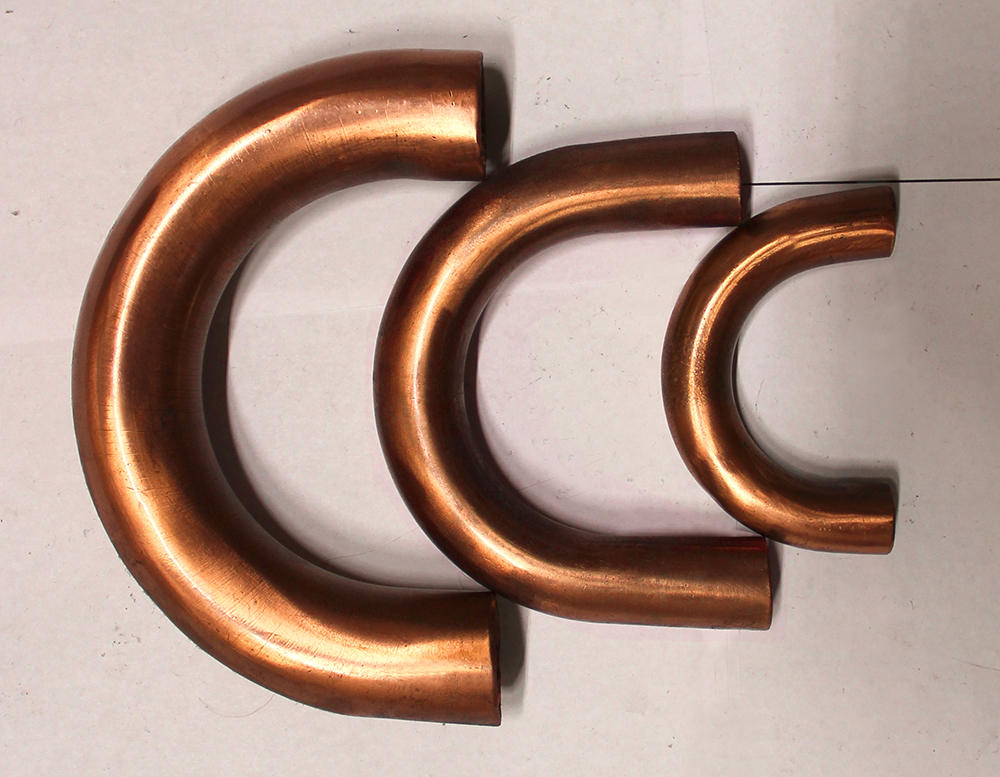

Типоразмеры согнутых медных труб на фото: D 15,87х1,89мм R гиба- 32мм, D 19,05х0,89мм R гиба- 38мм, D 22,23х1,14мм R гиба- 44мм, D 28,58х1,27мм R гиба - 57мм, D 41,27х1,52мм R гиба - 124мм

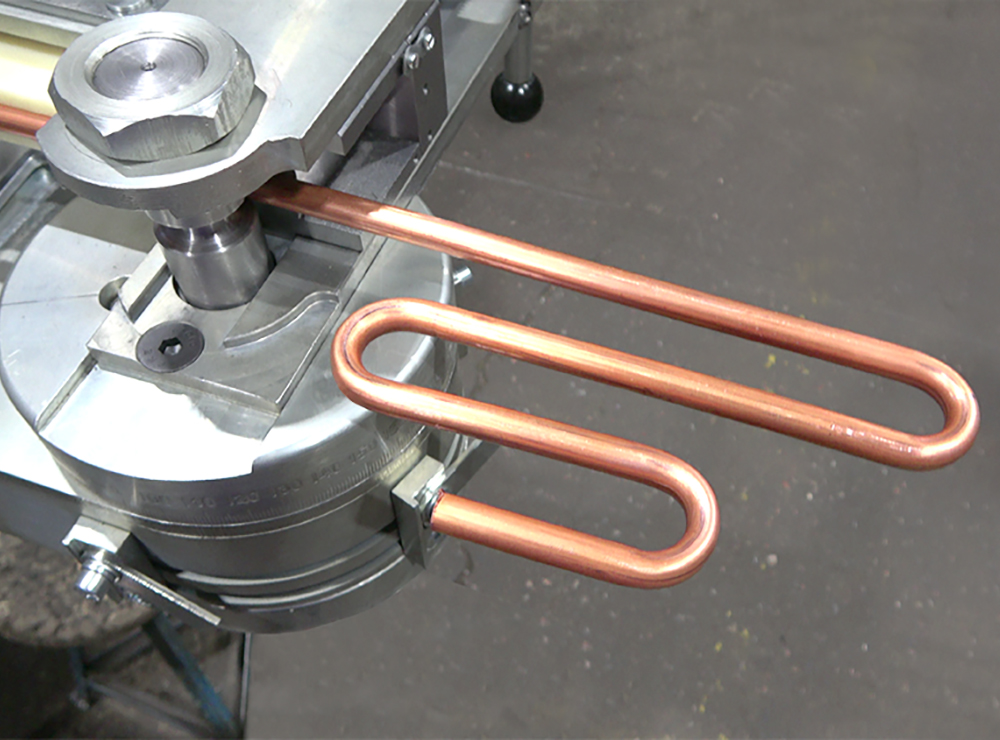

Ручной трубогиб для медных труб PARTNER. Согнутые медные трубы D 12х1 и 10х1 мм

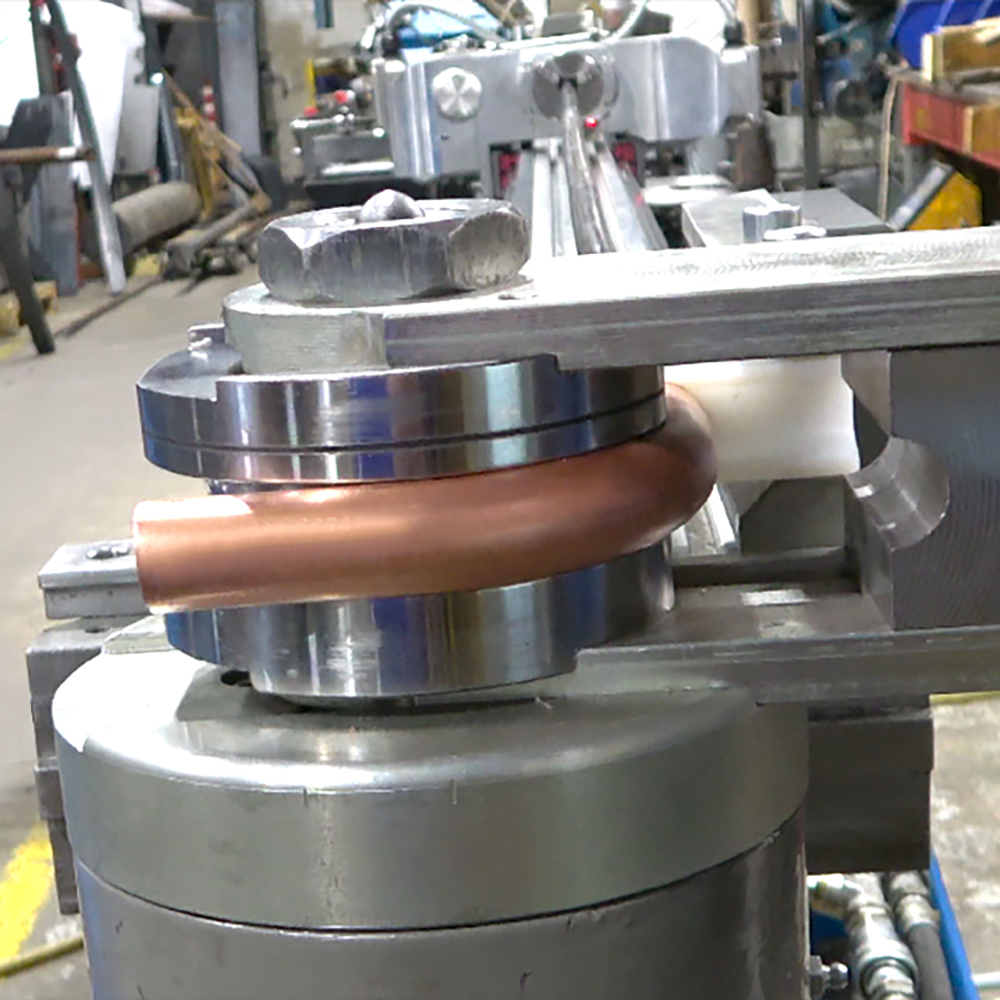

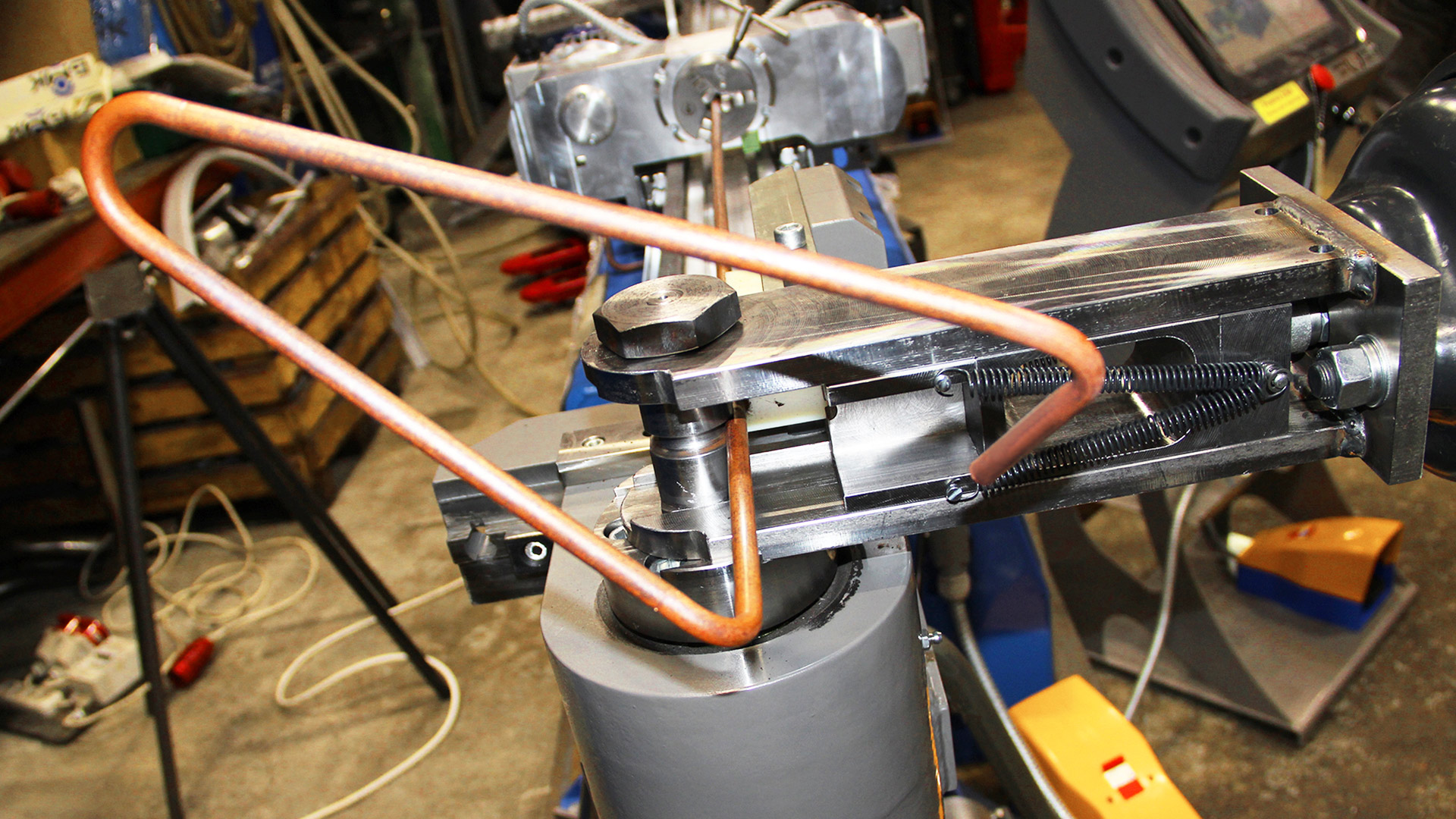

Гибка тонкостенной медной трубы на ЧПУ трубогибе MASTER
Гибка тонкостенных медных труб D 53х98х1,78 мм , 41,27х1,52 мм, 28,58х1,27 мм на полуавтоматическом трубогибе MASTER

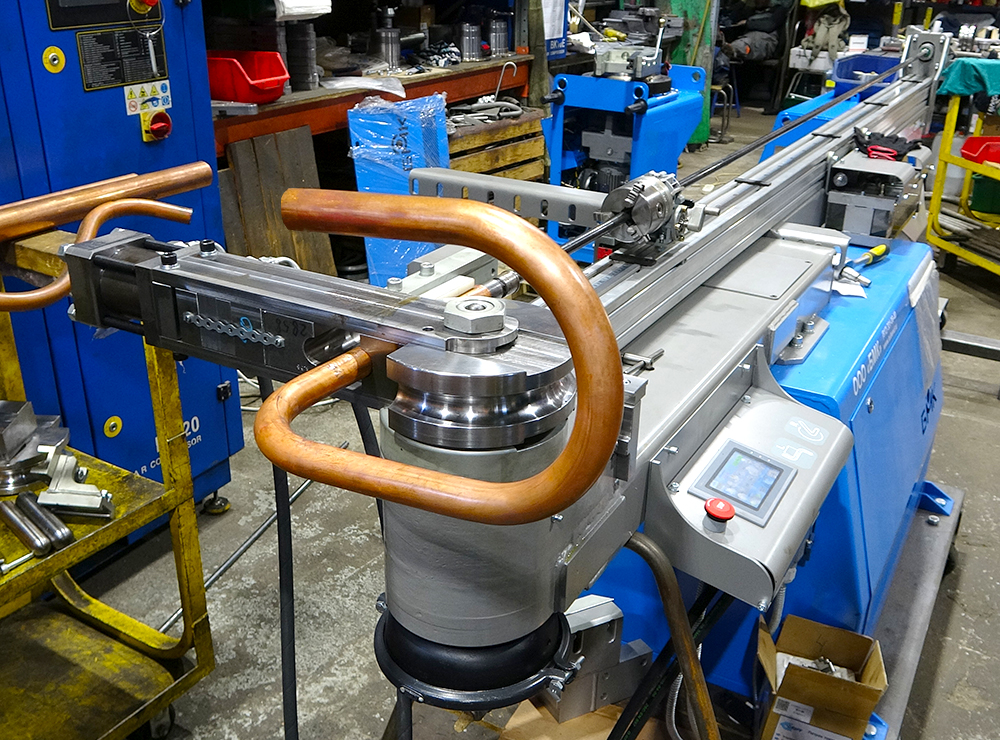

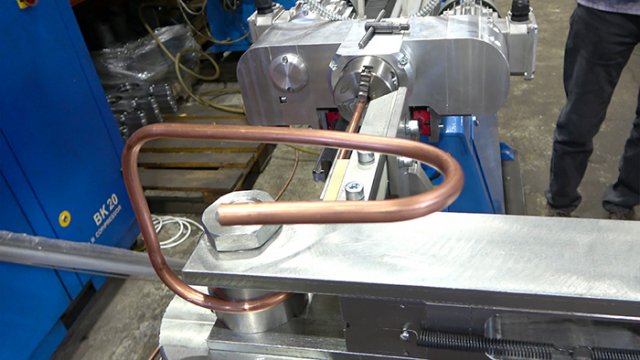

Трубогиб для медной трубы . Гибка медных труб. Трубогиб автоматический MASTER.3X
После гибки на трубогибочном станке, изделия из отожженной медной трубы желательно термически упрочнить, повысив таким образом их эксплуатационные характеристики.

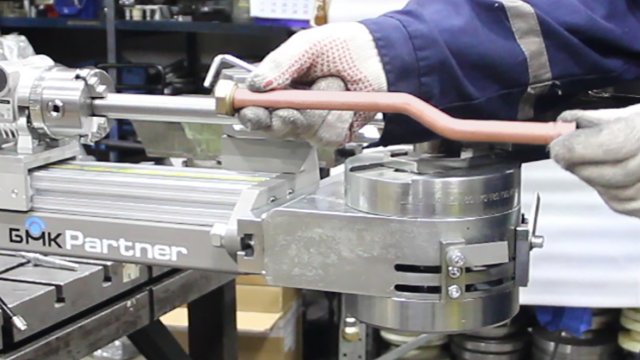

Гибка очень тонкостенной медной трубы D22х1 мм на дорновом ручном трубогибе PARTNER

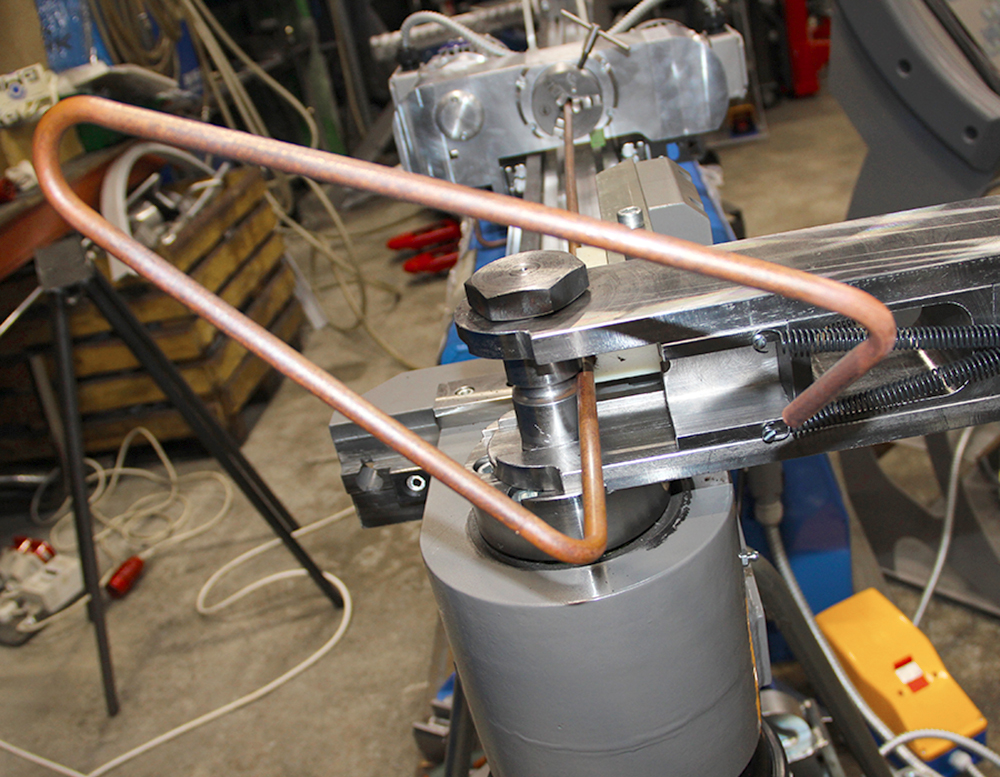

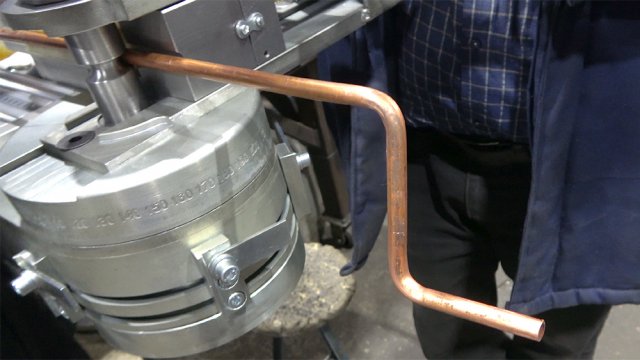

Ручной дорновый трубогиб. Пространственная гибка медной трубы с гайкой на 90 и на 45 градусов.

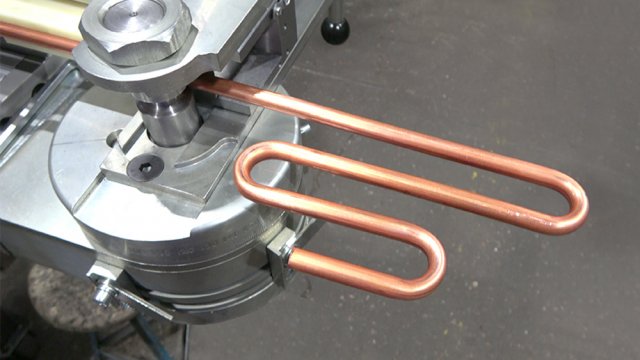

Дорновая гибка медной трубы D 12х1мм на угол 180 градусов. Ручной трубогиб PARTNER
Дорновая гибка медной трубы D 12х1мм

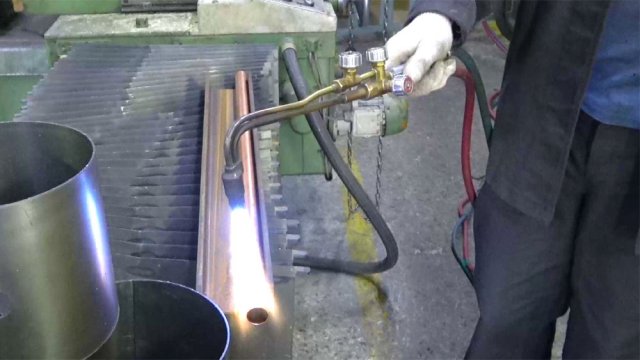

Качественная гибка с отжигом супер тонкостенной медной трубы D28х1мм на ручном трубогибе PARTNER

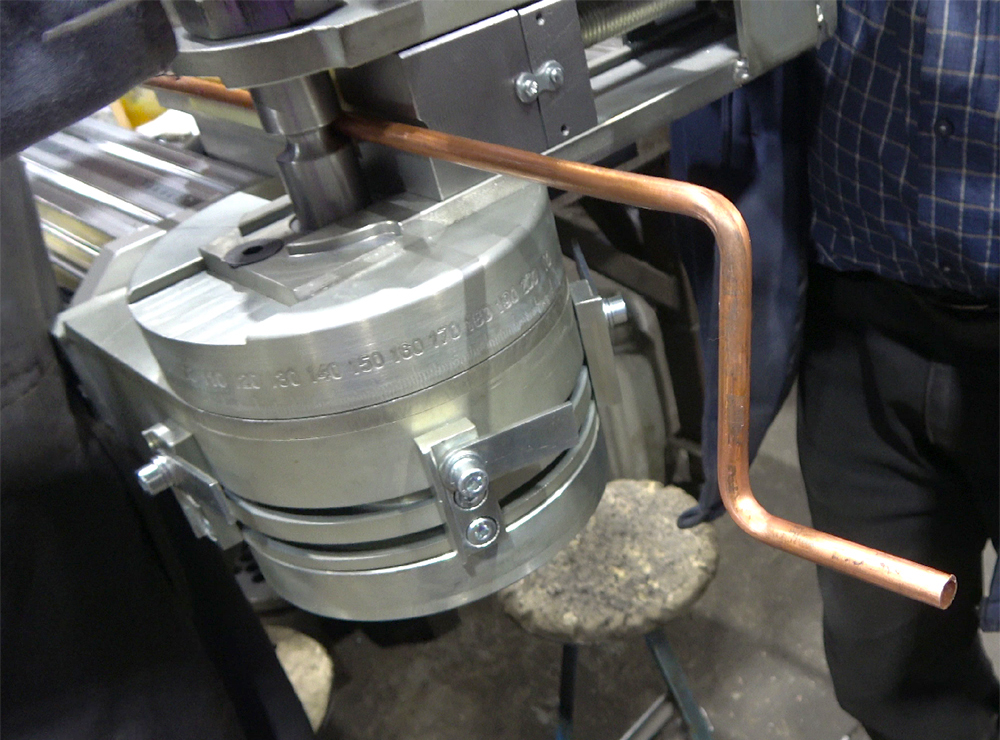

Бездорновая гибка медных труб D 10х1мм и 8х1 мм на углы 90 и 180 град Ручной трубогиб PARTNER

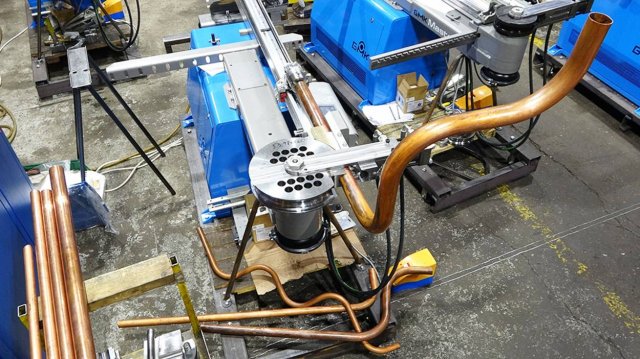

Гибка медной трубы D38 мм на полуавтоматическом трубогибе PROFI
Все круглые медные трубы изготавливаются по ГОСТ817-2006 и в обозначении имеют следующуюю информацию:
1-я буква определяет способ изготовления (Д - холодно деформированная, тянутая или холоднокатанная, Г-пресованная)
2-я и 3-я буквы - форма трубы (КР-круглая)
4-я буква- точность изготовления (Н,П,И,К,С,У)
5-я буква - состояние (М-мягкая, П-полутвердая,Т-твердая, Л-мягкие повышенной пластичности, Ф-полутвердые повышенной прочности, Ч-твердые повышенной прочности)
Далее размеры D (диаметр) и S (толщина стенки), длина и т.д.
Особые условия по точности (Т), по кривизне (О), требованиям на растяжение (Р), требованиям к твердости(Н), условий намотки в бухты ( БТХ) - свободной намотки, (БУ)- упорядоченной намотки, (БС)- спиральной намотки, определены в ГОСТ 817-2006.
