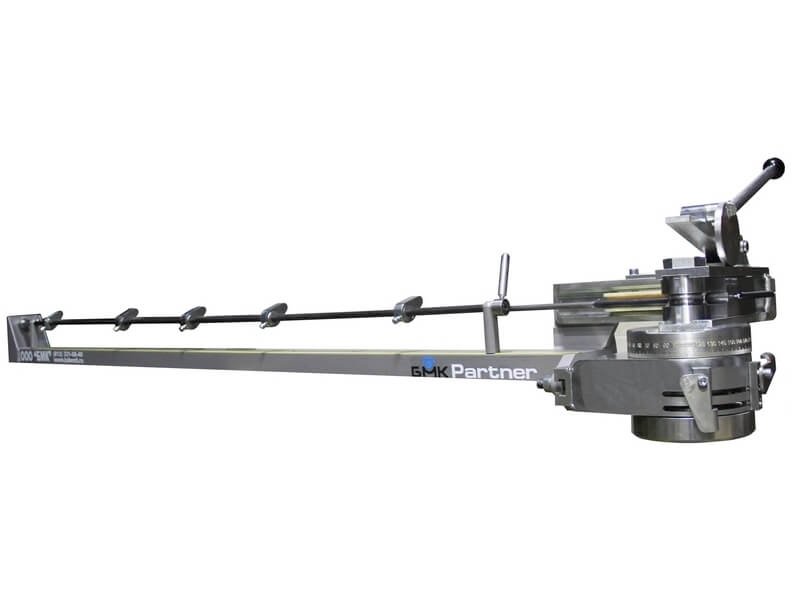

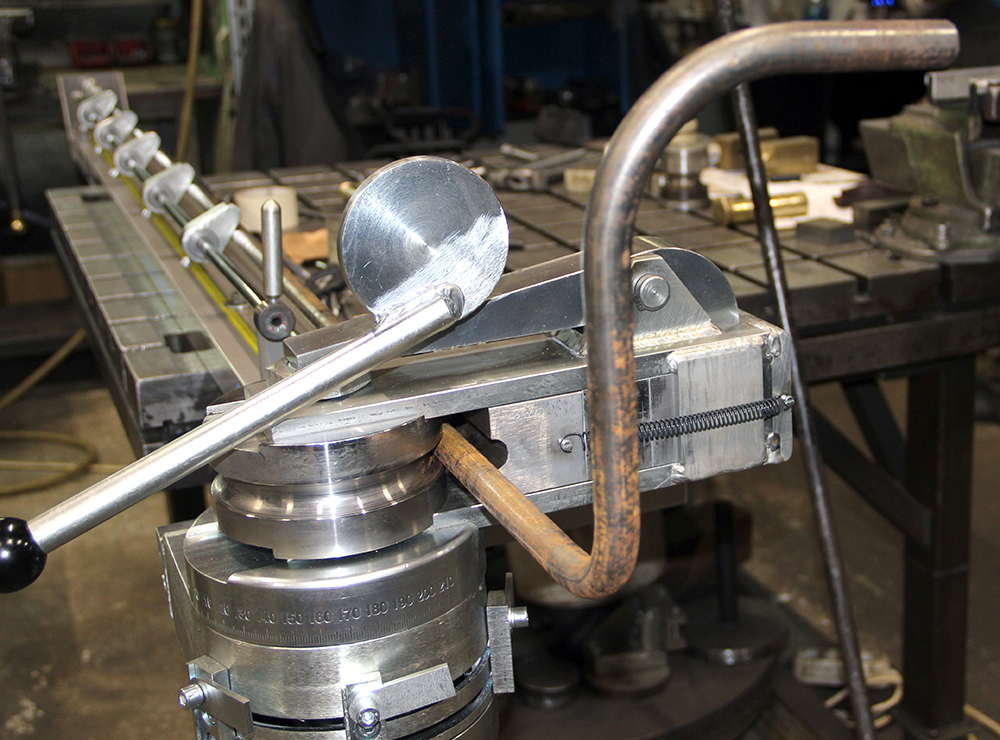

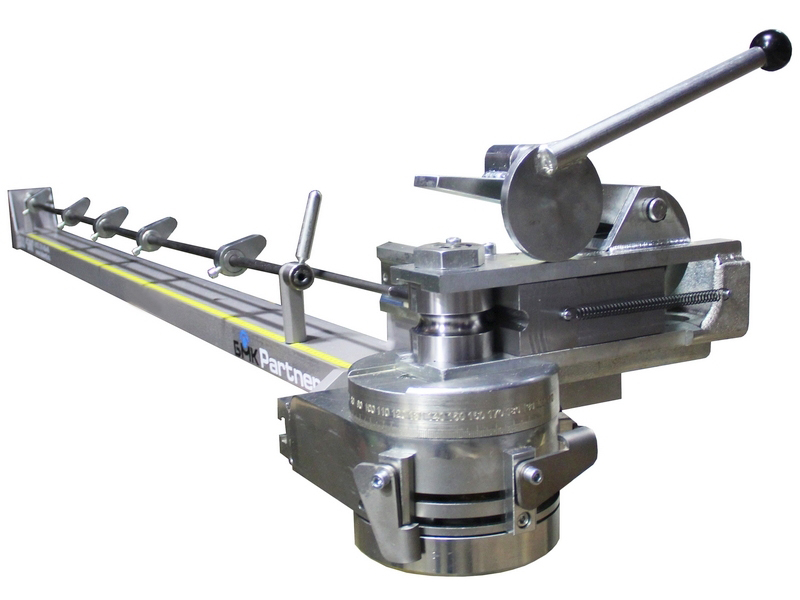

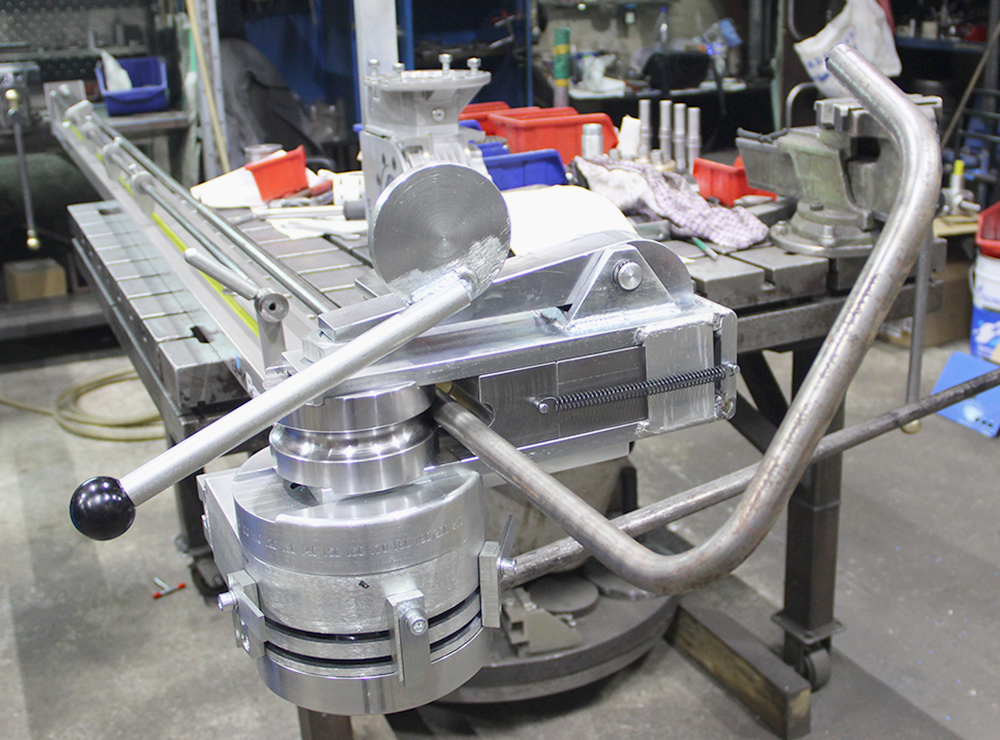

Ручной 2-х координатный трубогиб CM-30/2 PARTNER
ХАРАКТЕРИСТИКИ
Типоразмеры изгибаемых труб и профилей:
* Также любые трубы и профили нестандартной формы.
Примеры изгибаемых изделий:
Детали из профильных труб

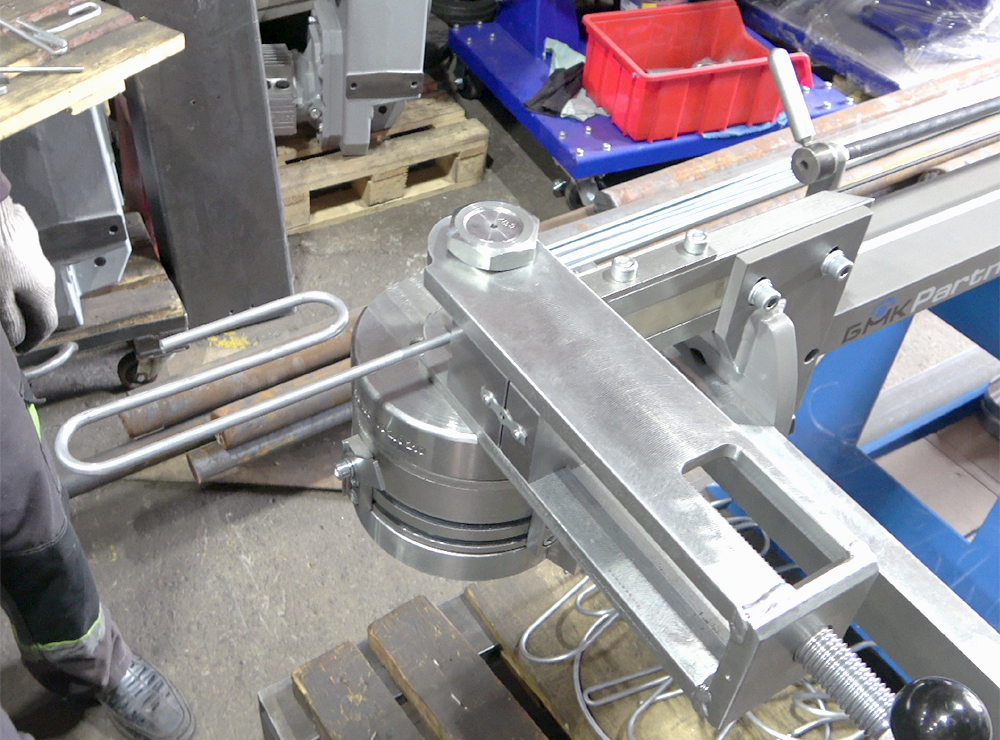

U образные трубы для холодильных и бойлерных систем

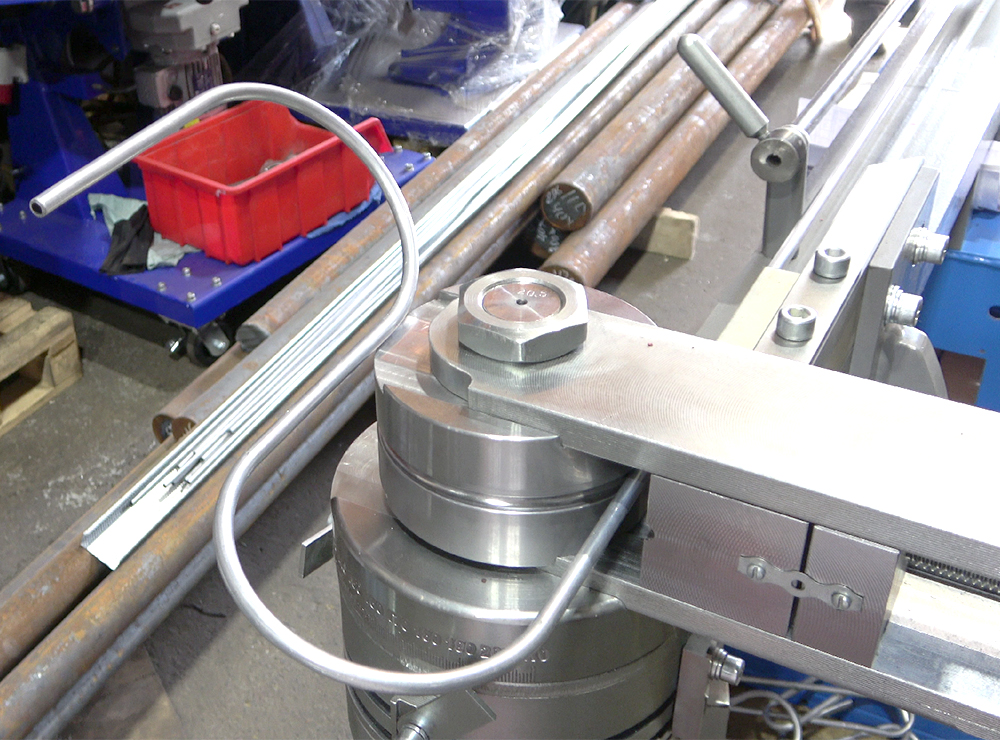

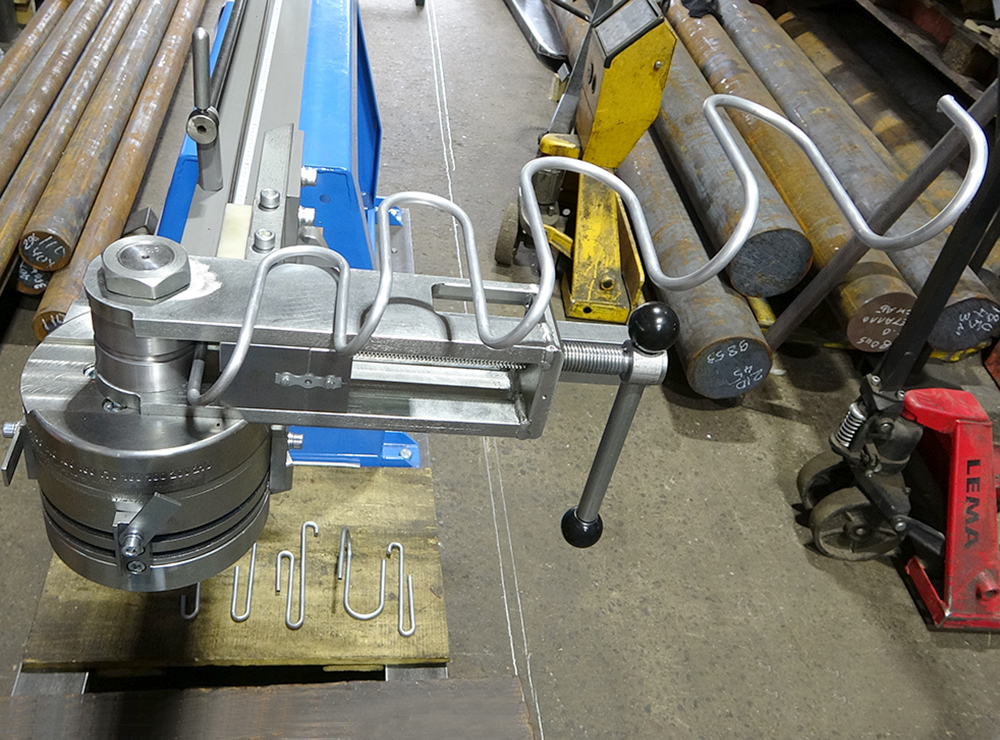

Спиралей (круглых, квадратных, прямоугольных, архимедовых)
Трубы с резьбой и гайками на концах
Заготовки под фитинги
Детали с нулевым выдвижением между гибами
Детали из профилей сложного сечения
Деталей типа "труба в трубе"
И другие изделия по вашему ТЗ
Преимущества ручного трубогиба CМ-30/2 PARTNER
Качество гибов
- Эллипсность - овальность круглых труб в месте гиба менее 5%.
- Гибка квадратных и прямоугольных труб без гофр, волн и заломов
- Гибка алюминиевых профилей без гофр, волн и деформации с сохранением размеров крепежных пазов
Повторяемость изготовленных деталей
- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)
- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002
Модульная конструкция
- Различные варианты комплектации под требуемые задачи и бюджет
- В будущем можно повысить степень автоматизации станка заменив модули и дооснастив станок до полуавтомата или автомата
Отсутствие «мертвых зон»
- Не требует фундамента, может крепиться к любому тяжелому или заанкеренному верстаку с выносом гибочного модуля вперед до 200 мм, что позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем
Бюджетное решение для гибки профильных труб
- Станок наиболее эффективен при изготовлении простых деталей из профилей и профильных труб (квадратных, прямоугольных, овальных и т.д.)
Углы гибов
Задаются фиксаторами угла гиба на гибочном модуле. Либо по лимбу гибочного модуля без использования фиксаторов.
Точки начала гибов
Упоры устанавливаются на требуемые расстояния по всей длине специальной направляющей на штанге станка. Во время гибки, когда торец трубы проходит очередной упор, упор механически опускается и торец трубы упирается в этот упор. Так задается точка начала очередного гиба.
Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение до упора занимает секунды.
Дополнительные опции

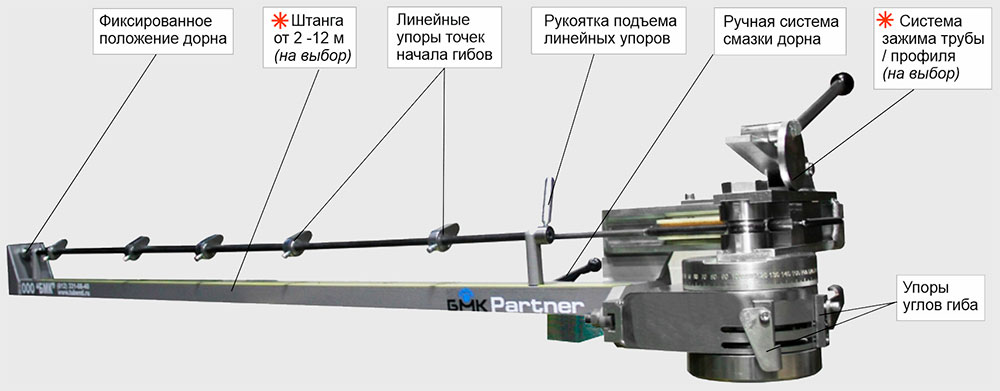

Варианты комплектации ручного трубогиба CМ-30/3 Partner
<img src="/files/znaki/zn.jpg" alt="" width="20"> Варианты ручных систем зажимов
| Винтовая |
| Эксцентриковая |
| Винтовая открытая |
| Бугельная |
| Боковая - для гибки труб на радиусы гиба 5-27мм |
| Съемная - для гибки труб на радиусы гиба 170-450 мм |
| Открытого типа - для гибки деталей спирального типа |

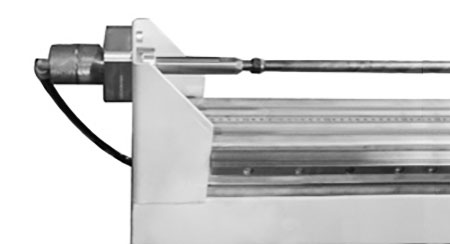

Фиксированное положение дорна
Дорн всегда находится в зоне гиба

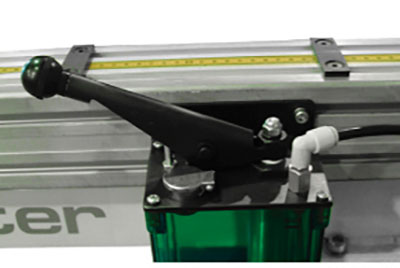

Ручная смазка дорна
Смазка импульсно подается в дорн, за счет нажатия рукой на рукоятку насоса, перед каждым гибом

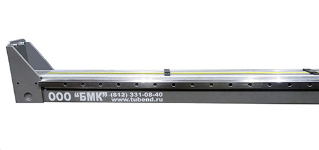

Штанга
Длина штанги определяется максимальной длиной развертки трубной детали + 300 мм, приведенной к наибольшему целому значению в метрах. Либо длинной используемых в работе труб и профилей.
Со станком поставляется:
✔ Упаковочная тара (поддон с деревянной обрешеткой, деревянные ящики).
✔ Руководство по эксплуатации и гарантийный талон.
✔ Копия сертификата соответствия.
✔ Обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.
Дополнительные опции

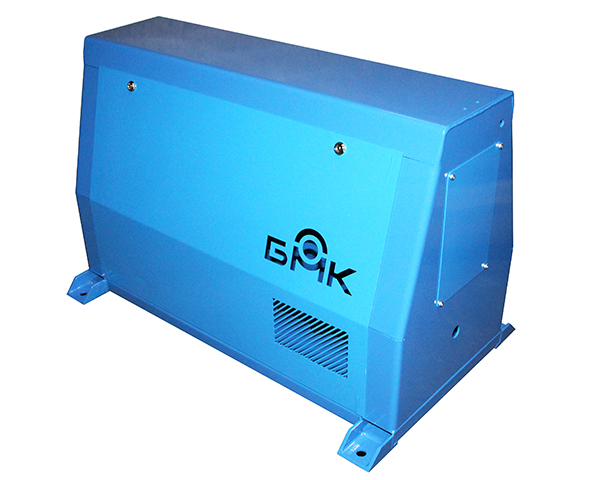

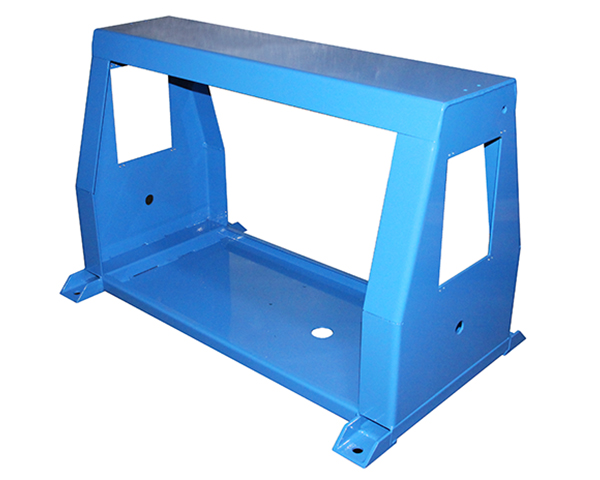

✔ Тумба основание
Без крышек
С крышками

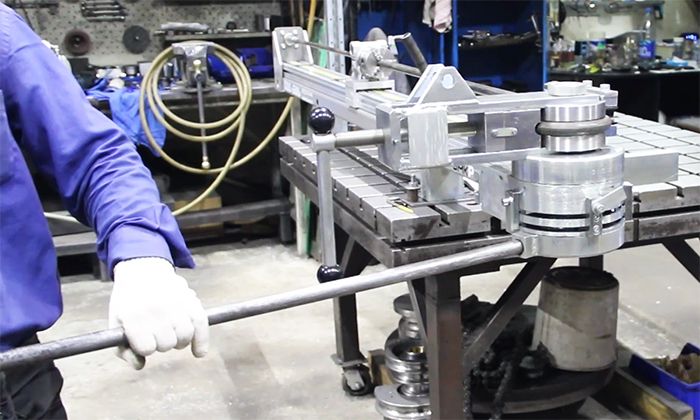

Так же трубогиб CM-30/3 PARTNER может быть закреплен на любом заанкеренном верстаке заказчика

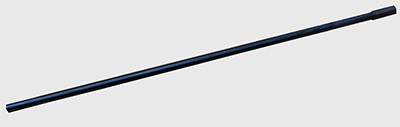

✔ Торсионный вал-вороток
Выдерживает усилие изгиба до 3000 кг.
✔ Изготовление оснастки под любой типоразмер труб и профилей
Гибка тонких алюминиевых труб теплообменника диаметром 8 мм

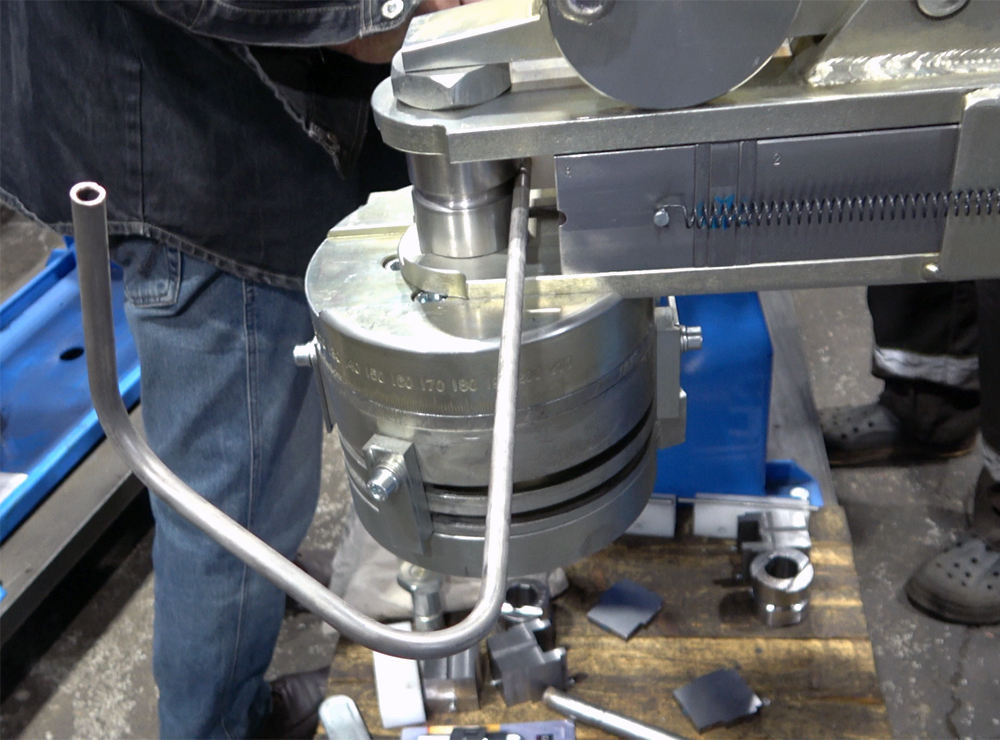

Гибка труб из нержавейки 6, 8 и 12 мм
Качественные гибы стальной трубы

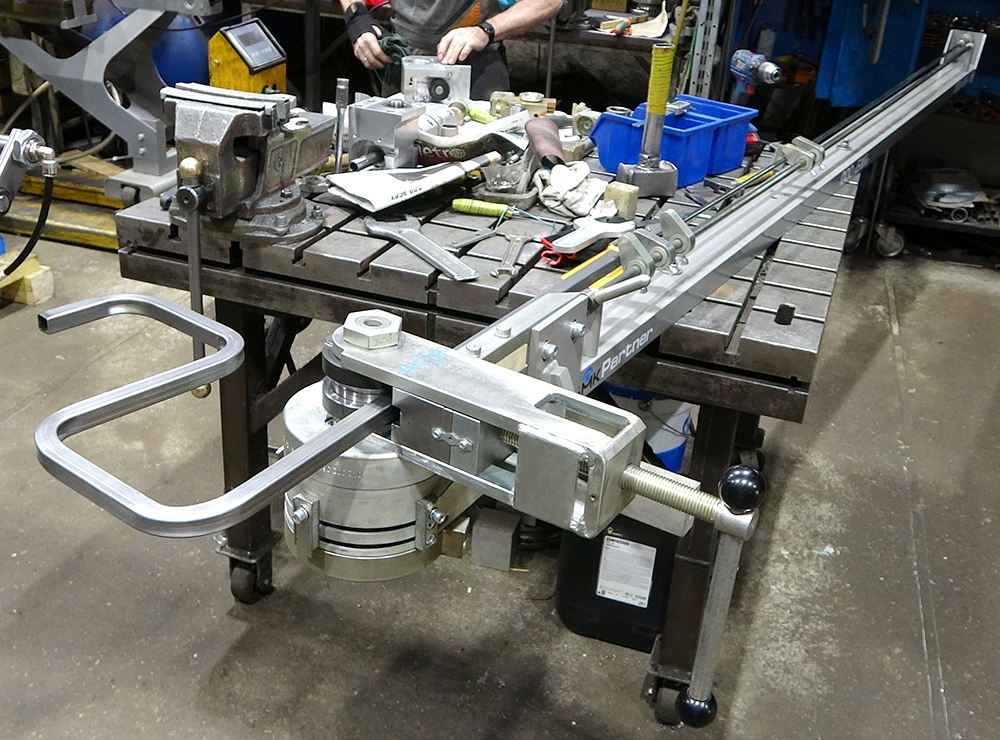

Гибка квадратной трубы 20х20х1,5 см
Гибка очень тонкостенной медной трубы D22х1 мм

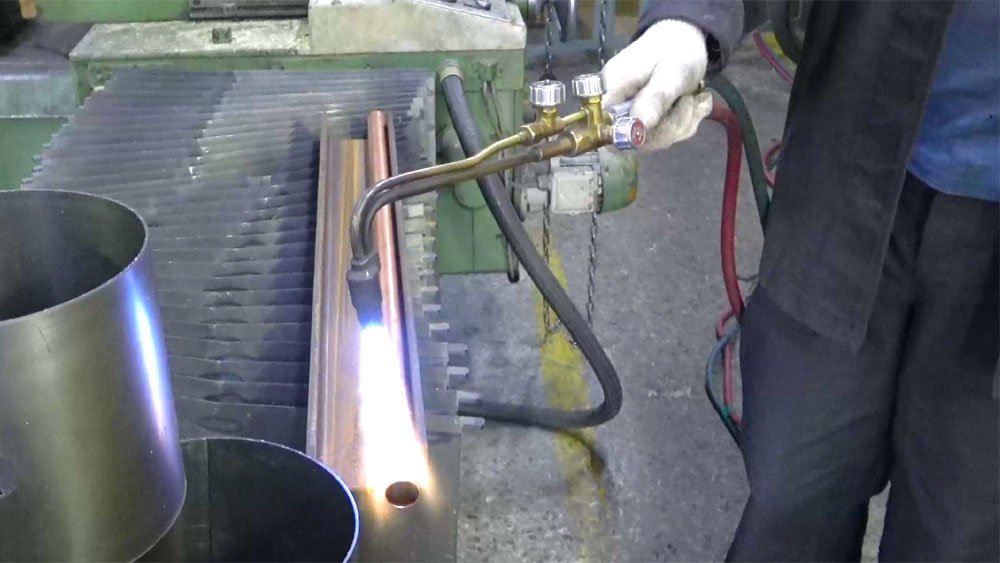

Качественная гибка с отжигом супер тонкостенной медной трубы D28х1мм

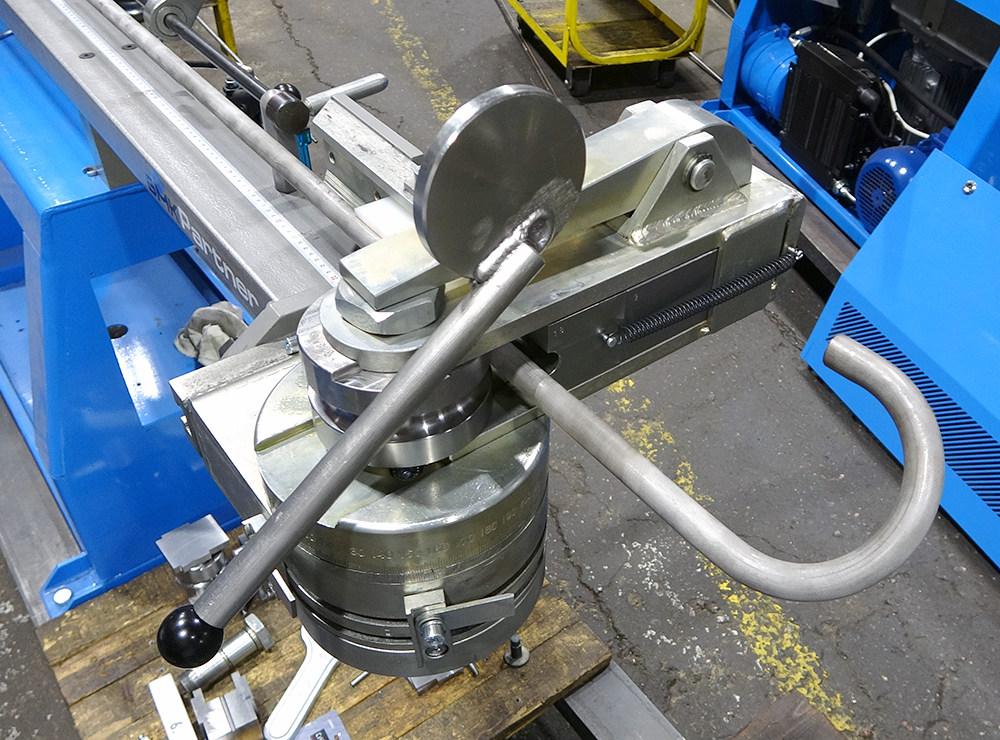

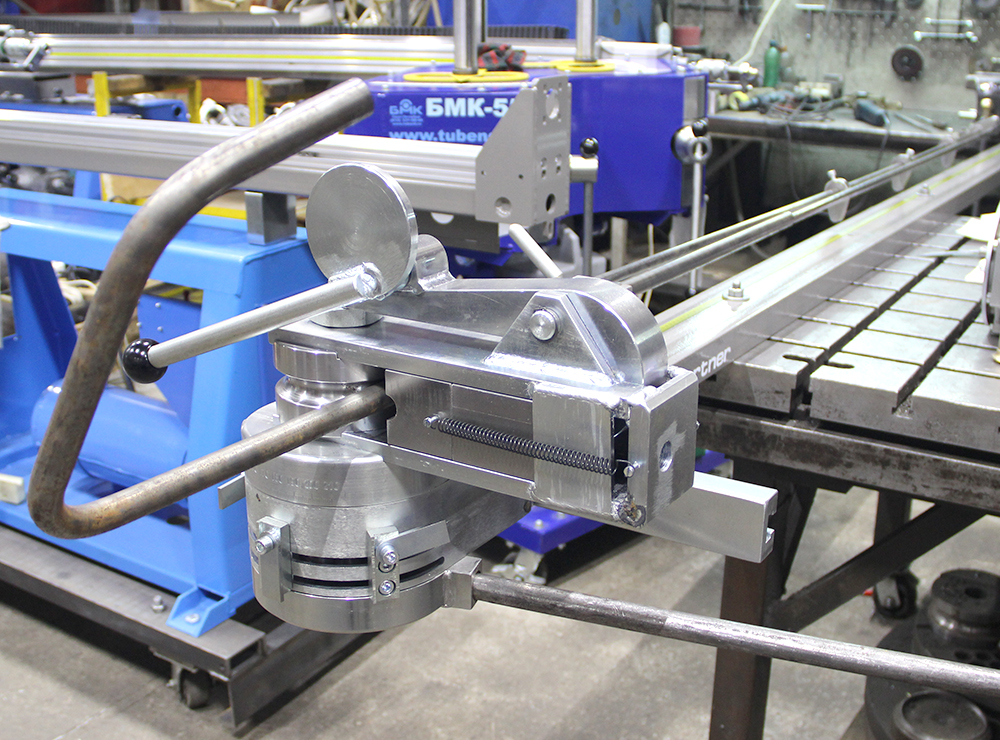

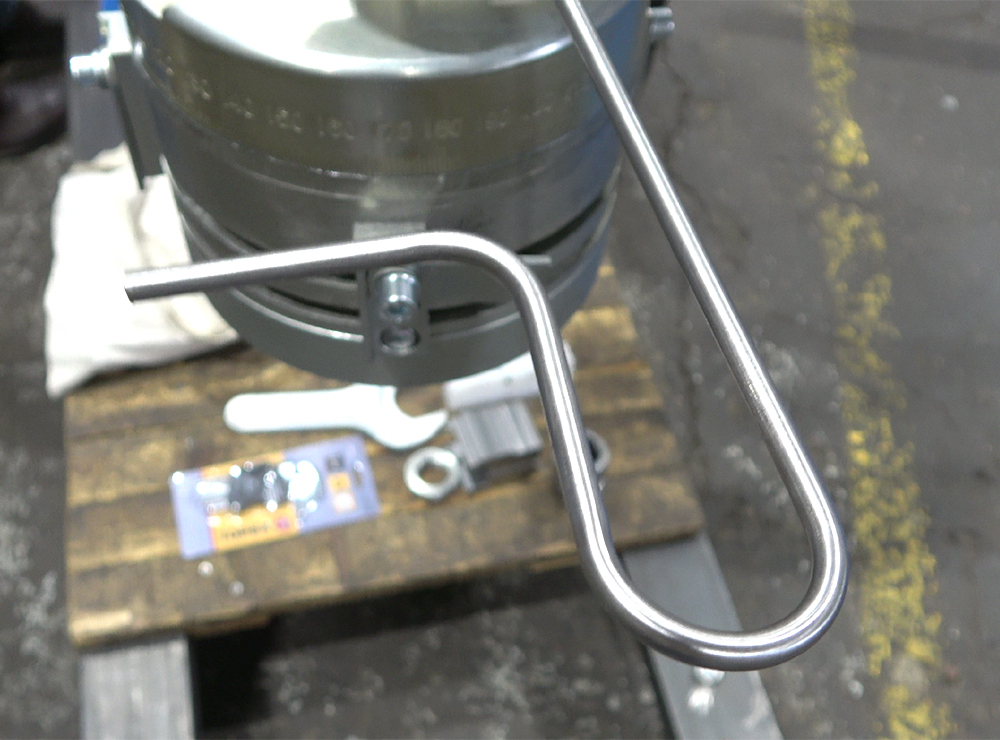

Гибка П-образной детали из стальной трубы

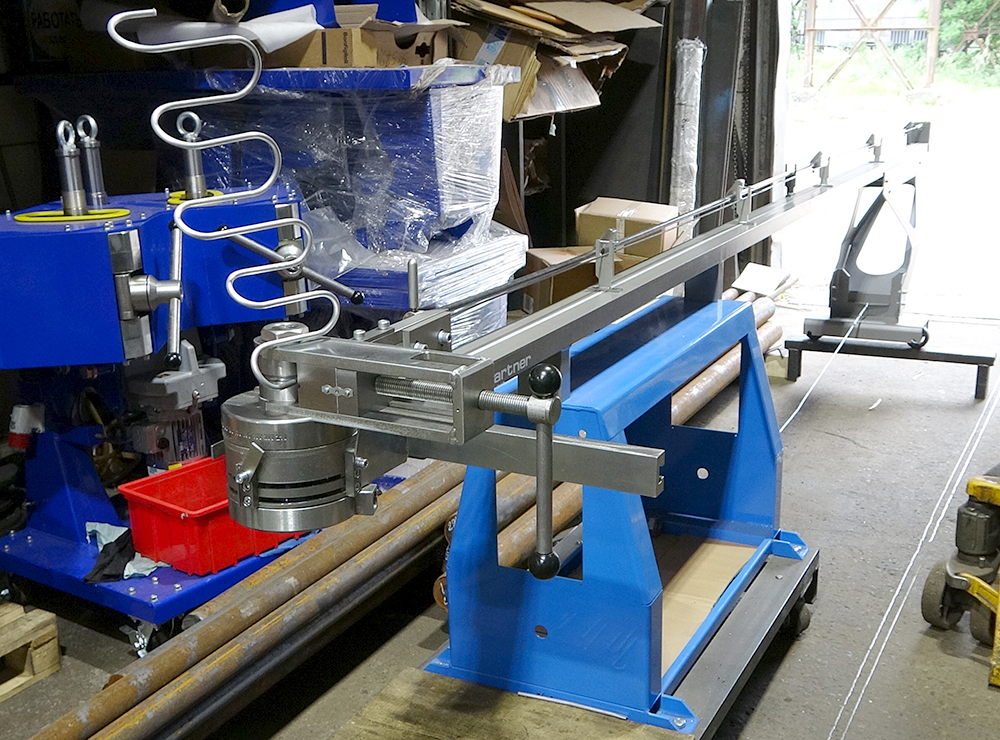

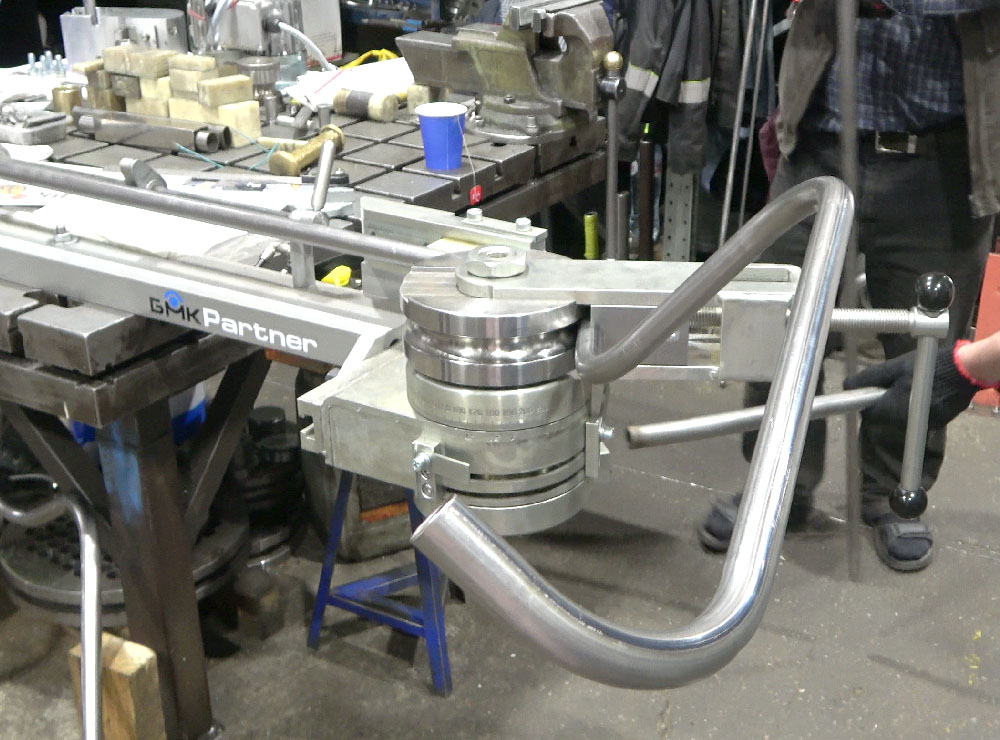

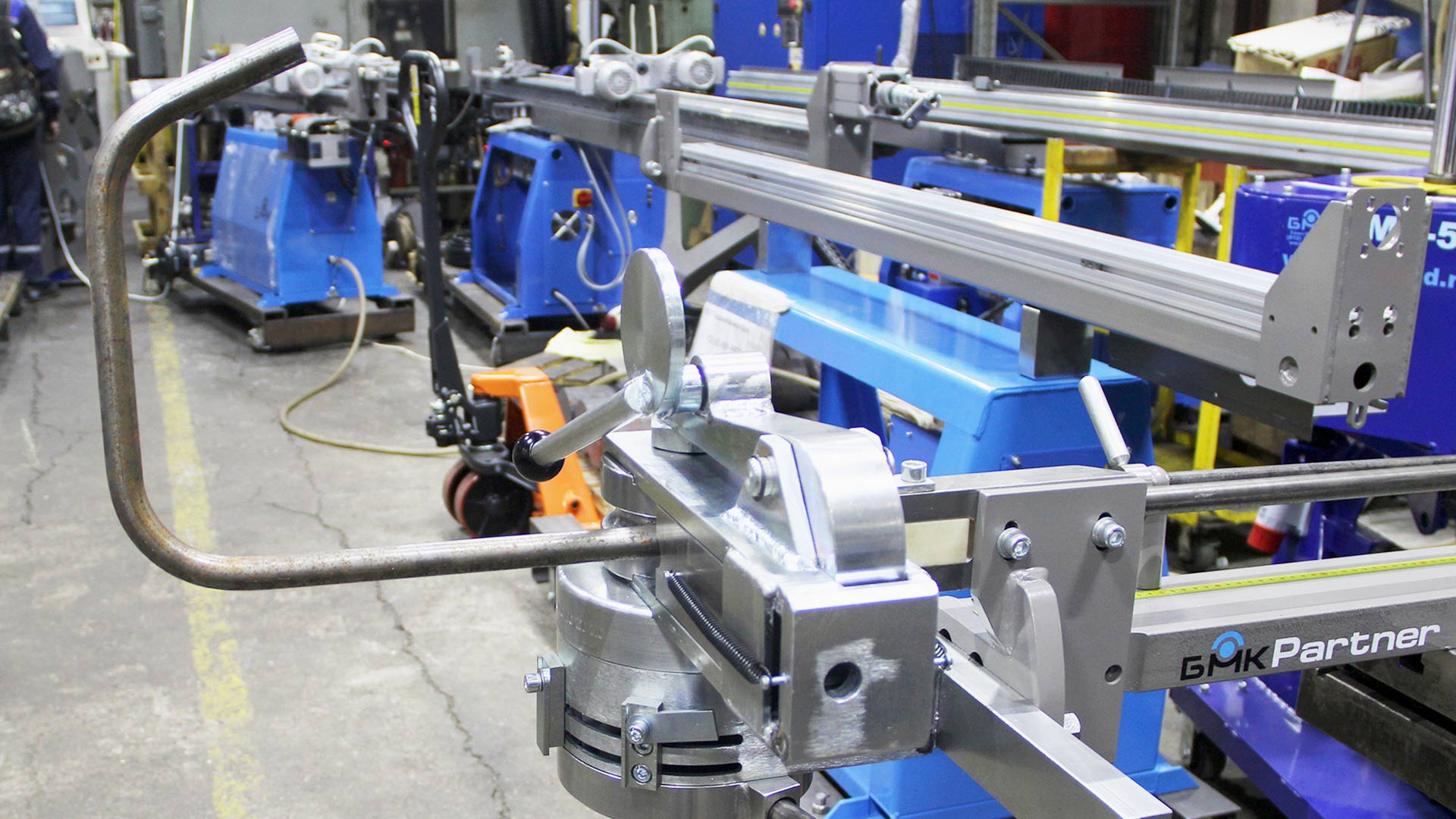

Гибка пространственной детали из трубы

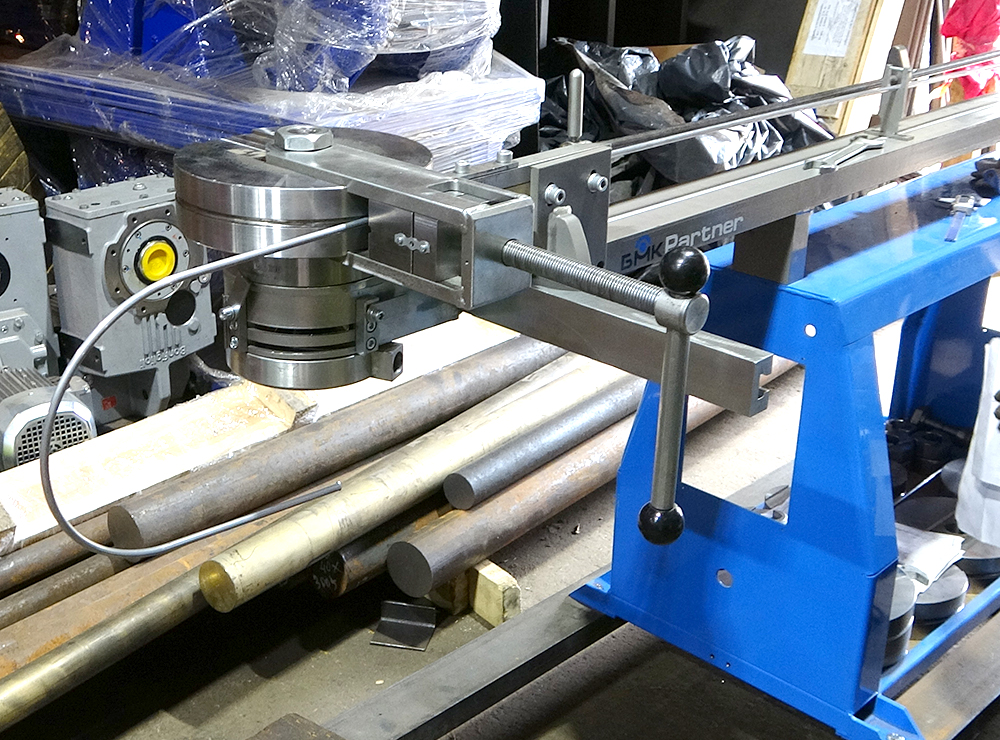

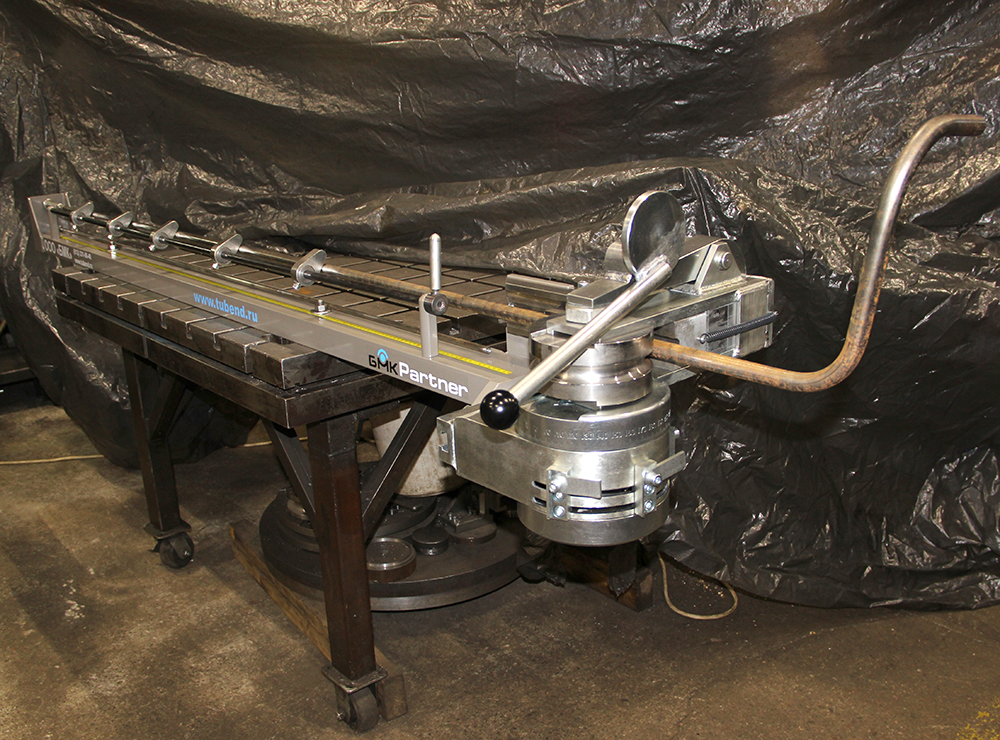

Гибка стальных труб на ручном 2-х координатной трубогибе PARTNER
Гибка труб из отечественной нержавеки (6, 8, 10, 12, 14, 16, 18 мм) на ручном 2-х координатной трубогибе PARTNER
Параметры работы ручного трубогиба CМ-30/2 PARTNER
| Углы гиба,град. | 0 - 180 + пружинение |
| Углы поворота трубы в пространстве, град. | 0 - 360 |
| Выдвижение трубы между гибами: минимальное, мм / под заказ | 50 / от 0,1D |
| Дискретность задания угла гиба, град. | 1 |
| Дискретность задания угла поворота трубы в пространстве, град. | 2,5 |
| Дискретность задания выдвижения трубы между гибами, мм | 0,5 |
Программирование
| Углы гиба | Упорами на гибочном модуле |
| Количество упоров на гибочном модуле, шт | 3 |
| Выдвижение трубы между гибами | Упорами на штанге станка |
| Количество упоров на штанге станка, шт | До 5 в базовой комплектации / под заказ без ограничений |
Радиусы гибов
| Фиксированные базовые, мм | 27-170 |
| Фиксированные под заказ, мм | 5-27, 170-450 |
Габариты
| Длина, мм | 2430-12430 |
| Ширина, мм | 500 |
| Высота, мм | 500 |
| Вынос вперед гибочного модуля, мм | Без ограничений |
| Высота гибочного модуля, мм | 200 |
| Масса, кг | 70-180 |
| Штанга, м | 2-12 |
