Профилегибочный станок 3RE-80
ХАРАКТЕРИСТИКИ
Типоразмеры изгибаемых труб и профилей:
* Также любые трубы и профили нестандартной формы.
Примеры изгибаемых изделий:
Сегментные дуги
Кольца
Спирали
Преимущества профилегигибочного станка 3RE-80 (БМК-55У)
Профилегиб имеет 3 ведущих ролика с синхронизацией угловых скоростей вращения роликов и линейных скоростей прокатки трубы (профиля) что увеличивает суммарный вектор тяги прокатки труб (профилей), и позволяет:
Гнуть трубы и профили за меньшее количество прогонов при мощности всего 1,5 кВт
Поточную гибку труб и профилей без поджима гибочных роликов
Одновременную гибку сразу нескольких труб или профилей на многоручьевой оснастке - на всех ручьях радиусы гиба будут одинаковые
* При работе со стяжкой валов
Гибку шлифованных, полированных, никелированных, хромированных и зеркальных нержавеющих труб на капролоновой оснастке не оставляющей следов на поверхности трубы

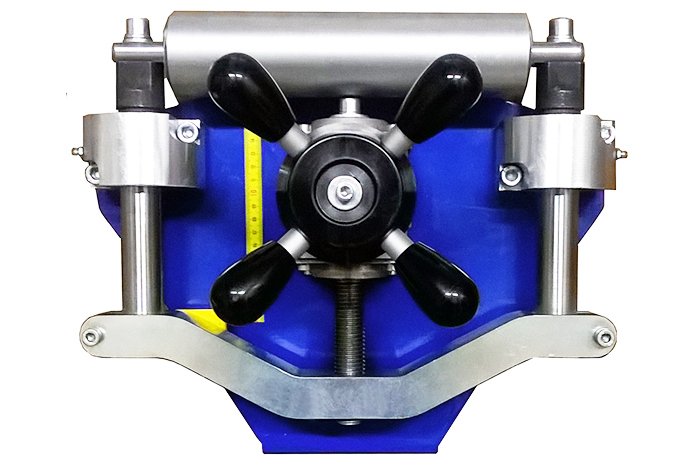

2 винта поджима
- Исключают перегиб и обеспечивают тонкую доводку радиуса гиба при недогибе
- Обеспечивает высокую повторяемость согнутых деталей
- Удобство работы, так как гиб происходит в сторону, противоположную винтам поджима, и не мешает оператору.
Работает в вертикальном и горизонтальном положении
- Станок работает в вертикальном и горизонтальном положении гибочного модуля
- Для перевода гибочного модуля из одного положения в другое необходимо всего лишь открутить 2 болта, повернуть гибочный модуль станка в требуемое положение и снова закрепить те же болты
Мобильный
На основании корпуса станка установлены колесики, с помощью которых один человек может переместить профилегибочный станок в нужное место без использования грузоподьемных средств
Безопасный
- Выносной пульт управления, оснащенным кнопкой аварийного останова, переключателем направления гиба и педалью с блокиратором.
- Гиб всегда идет в сторону противоположную штурвалам механизма поджима (от оператора)
- Скорость проката профиля соответствует всем правилам техники безопасности.
Экономичный и надежный
- Имеет усиленный корпус, усиленные подшипники валов, усиленные и удлиненные валы, механизм стяжки валов и специальный мотор-редуктор мощностью 1,5 кВт.
Механизм подьема шага витка спирали
- Для навивки спиралей с заданным шагом подьема витка спирали
Для гибки уголка с сохранением плоскости - предотвращает "вертолет" (для уголка нужно 2 механизма)
Счетчики числа оборотов винтов поджима
- На профилегиб могут устанавливаться счетчики числа оборотов винтов роликов поджима, что обеспечивает простоту и точность получения нужного радиуса гиба.
Стальные
Под черный металлКапролоновые
Под шлифованные, полированные, никелированные хромированные и зеркальные нержавеющие трубыМногоручьевые
Для одновременной или поточной гибки труб и профилейДополнительные опции
Базовая комплектация профилегибочного станка 3RE-80 (БМК-55У)
Со станком поставляется:
✔ Упаковочная тара (деревянный поддон с обрешеткой)
✔ Руководство по эксплуатации и гарантийный талон.
✔ Копия сертификата соответствия.
✔ Обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.
Дополнительные опции к профилегибочному станку 3RE-80 (БМК-55У)
✔ Установка механизмов подъема шага витка спирали.
- Может устанавливаться один или два механизма подьема шага витка спирали с каждой стороны
- Один механизм при необходимости может переустанавливаться с одной стороны на другую
- При гибке уголка либо разнополочного профиля необходимо два механизма подъема шага витка спирали.
✔ Поставка комплектов оснастки под трубы и профильный прокат заказчика.

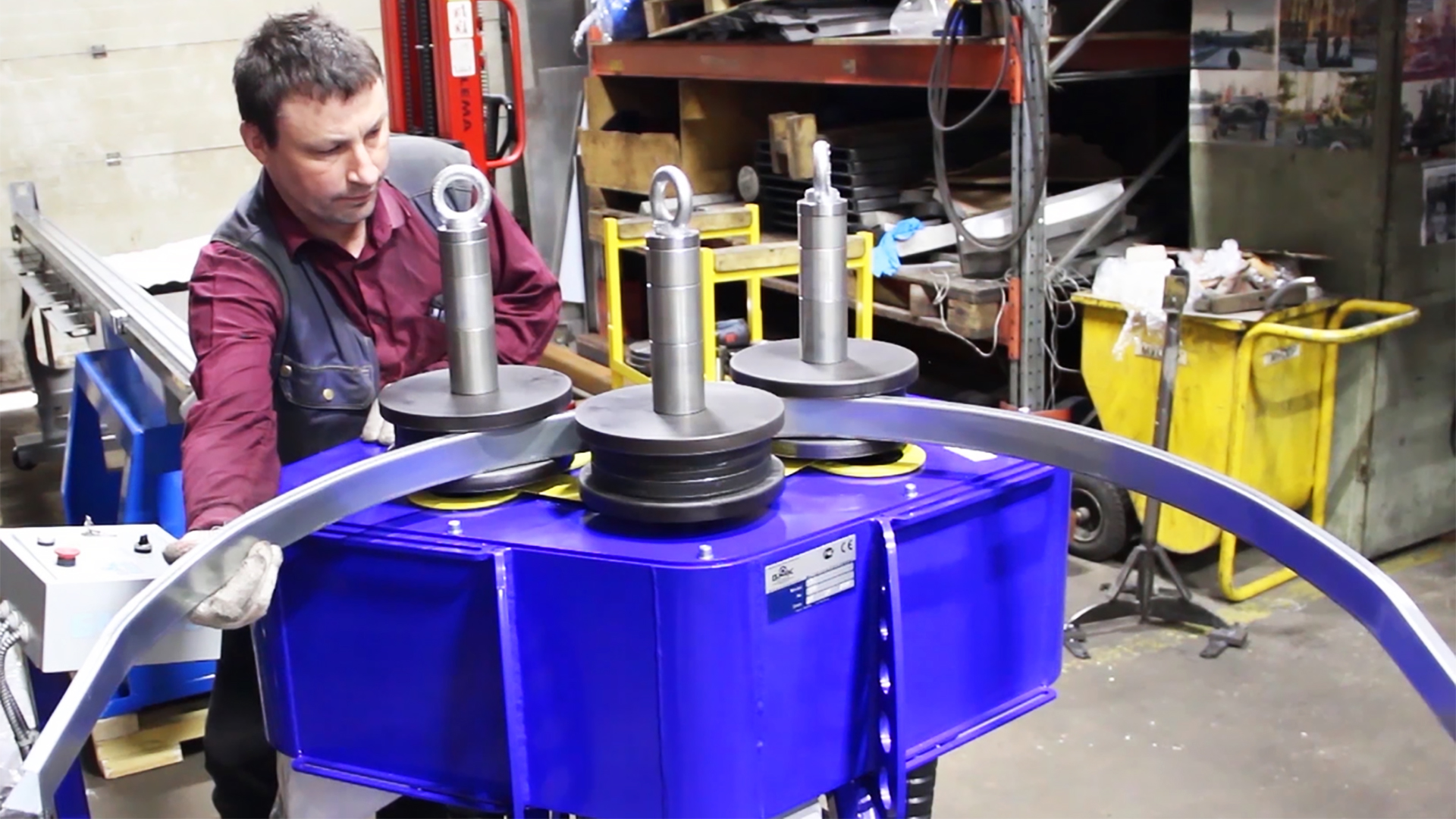

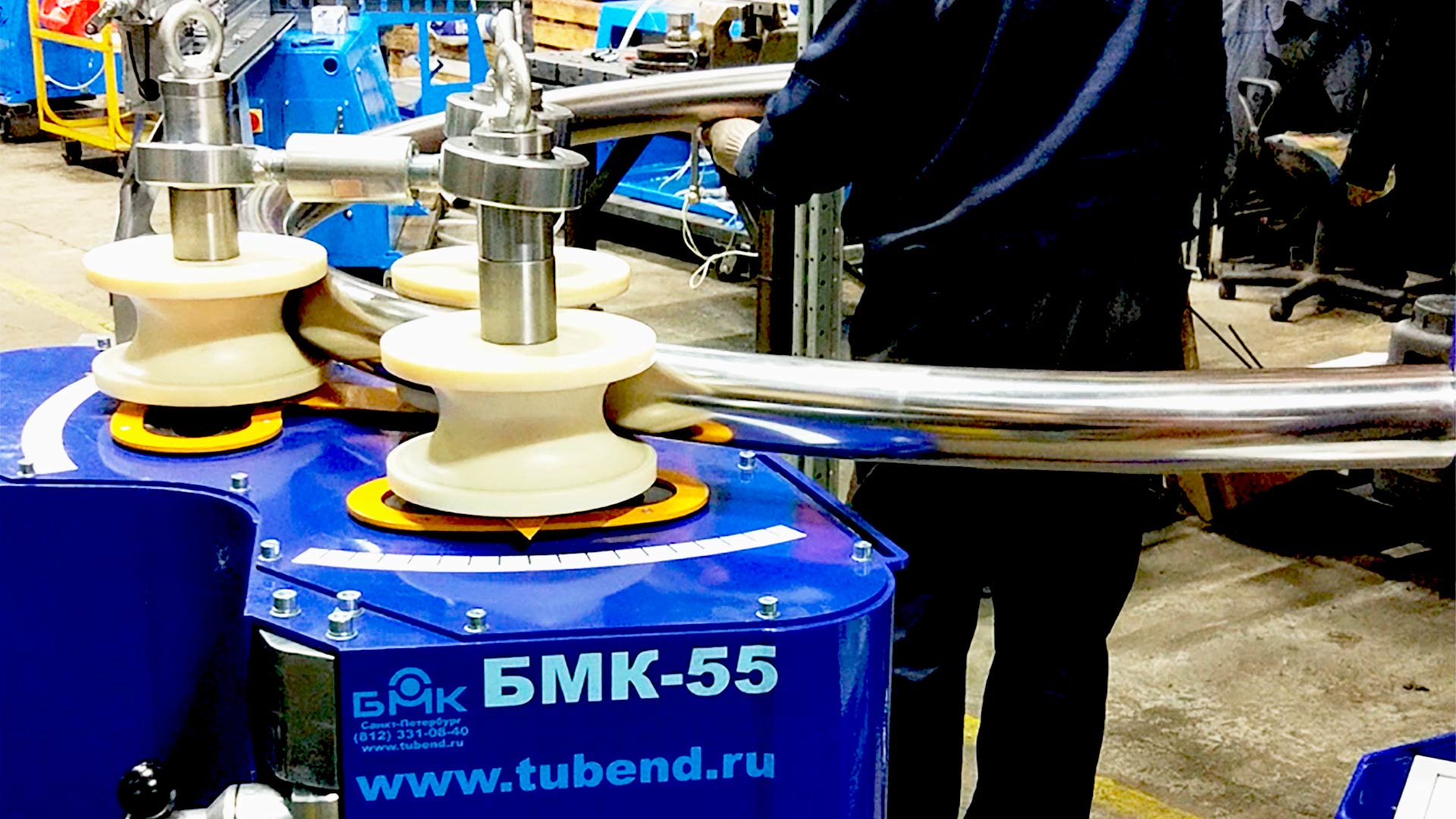

Качественная гибка нержавеющей трубы с капролоновой оснасткой

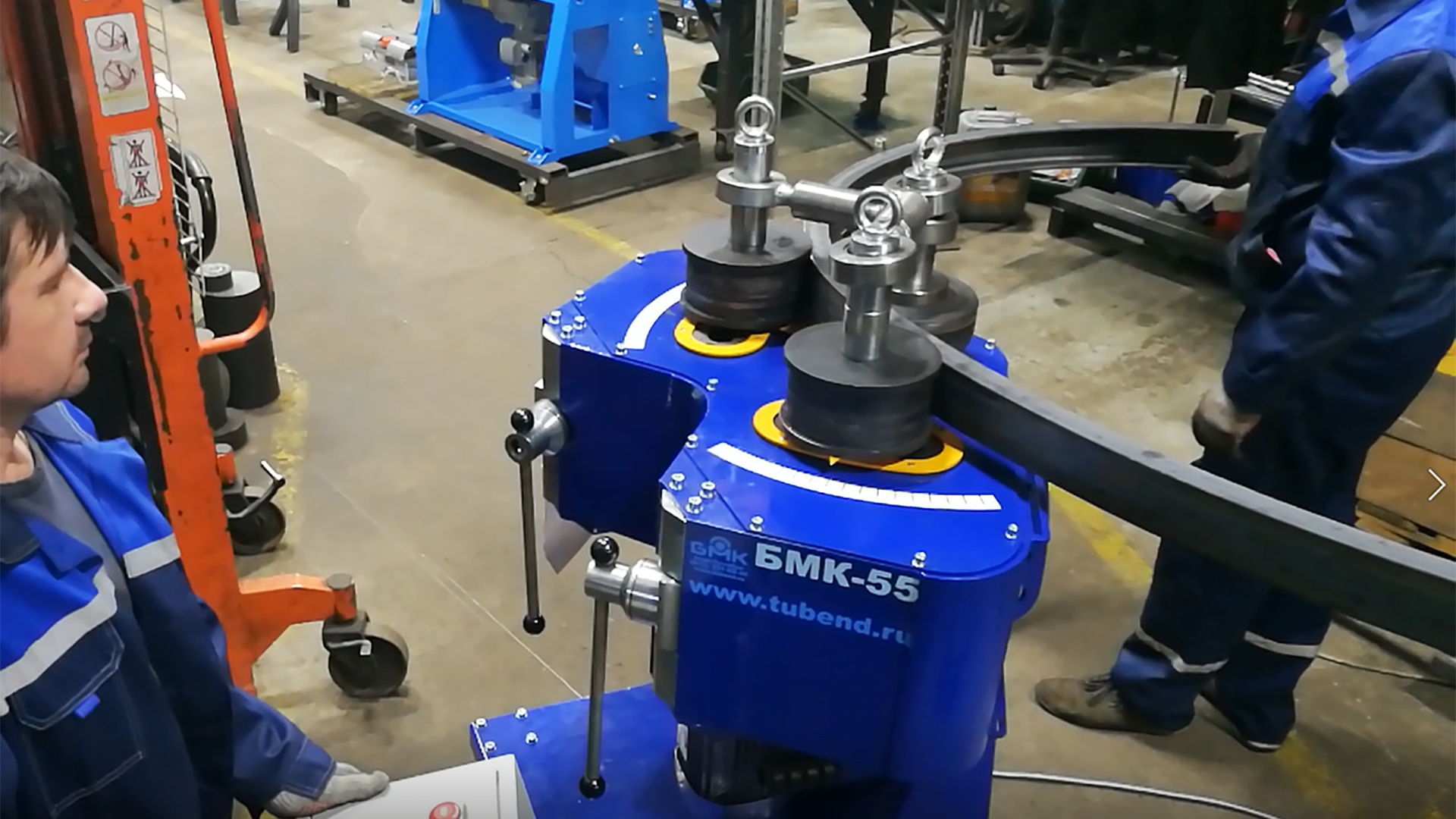

Гибка двутавра 14 в кольцо
Одновременная гибка 3-х квадратных труб на многоручьевой оснастке
Гибка труб потоком в 6 раз быстрее за счет многоручьевой оснастки

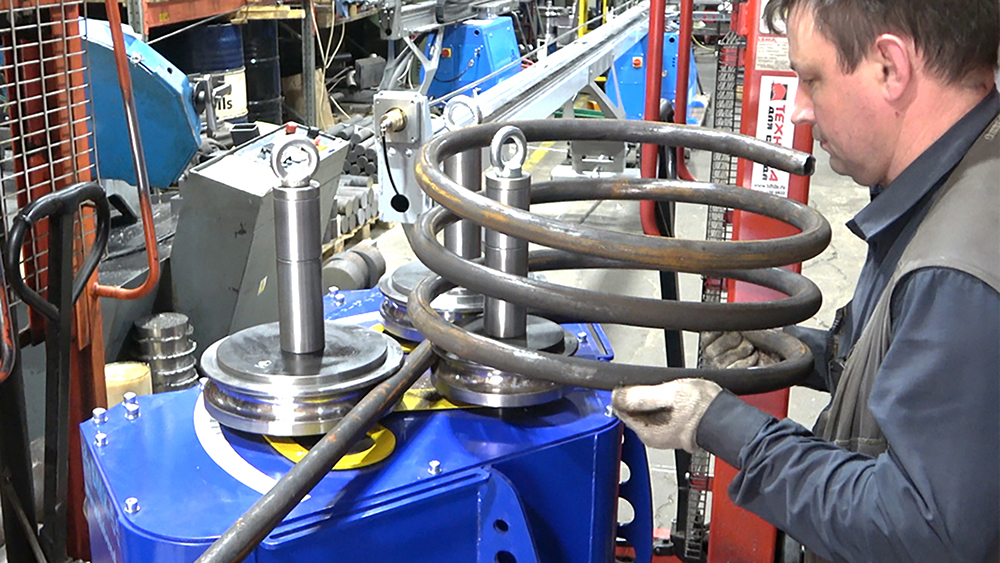

Гибка спирали змеевика виток к витку
Навивка спирали из трубы D 32х3 сталь 3
Гибка спирали винтовая лестница из стальной трубы
=> Смотреть все фото и видео гибки дуг, колец и спиралей

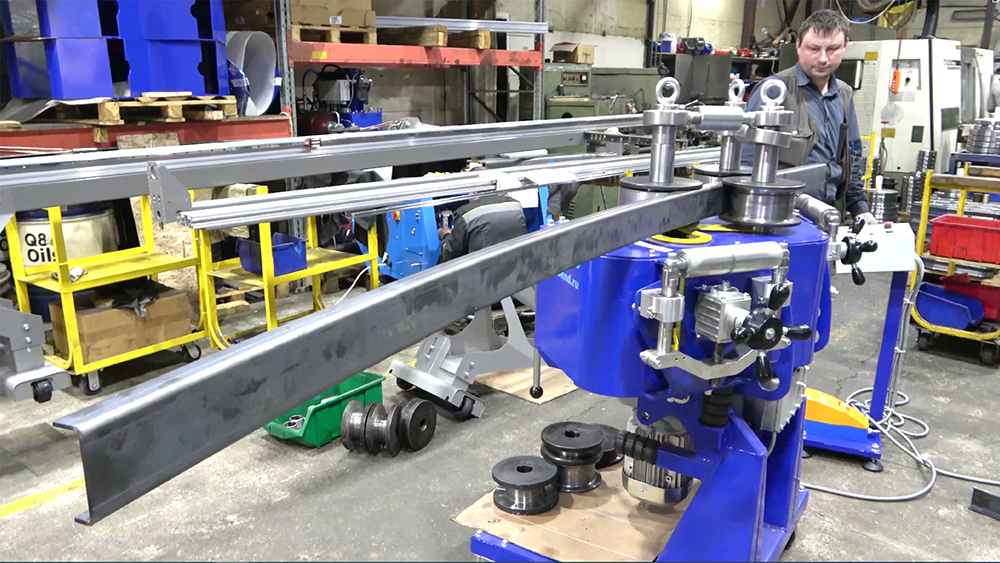

Гибка швеллера высотой 80 мм в дугу

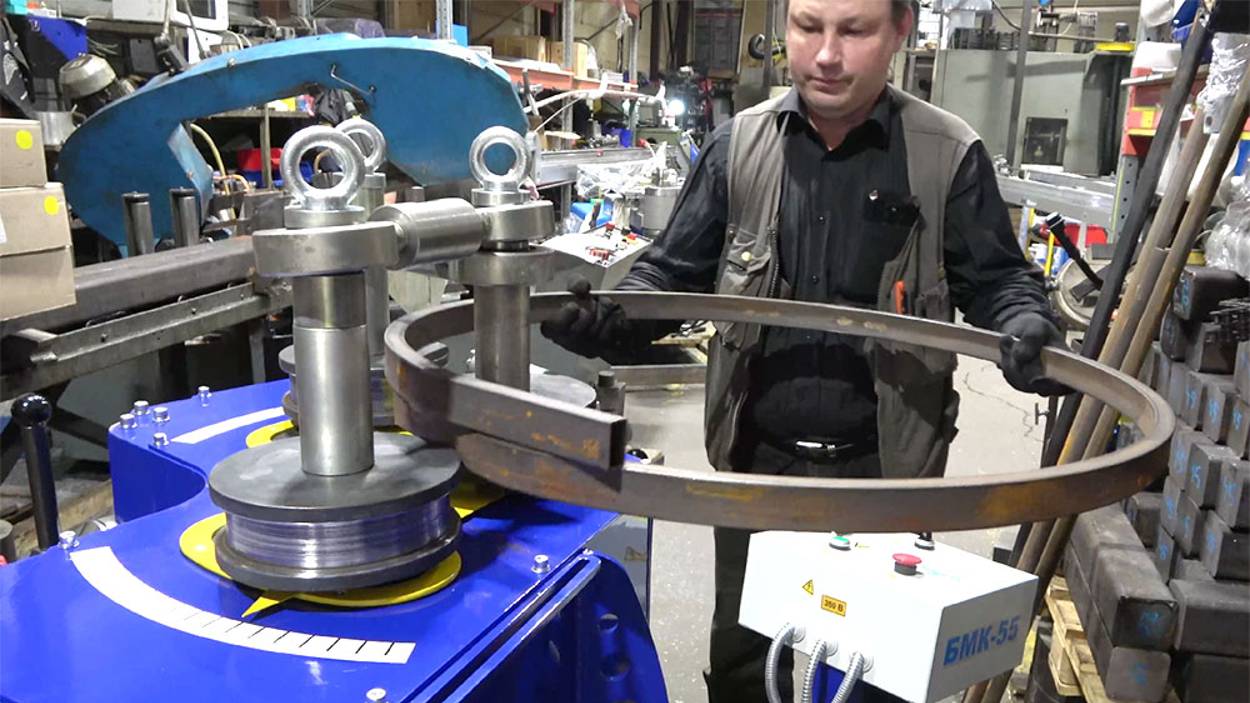

Гибка уголка 50 мм в кольцо
Гибка сложного алюминиевого профиля в дугу
Гибка квадратной трубы 60х60 мм в кольцо
Гибка профильных труб 80х40 см
Гибка квадратной трубы 60х60 мм в кольцо
Гибка профильной трубы 40х20 мм в кольцо

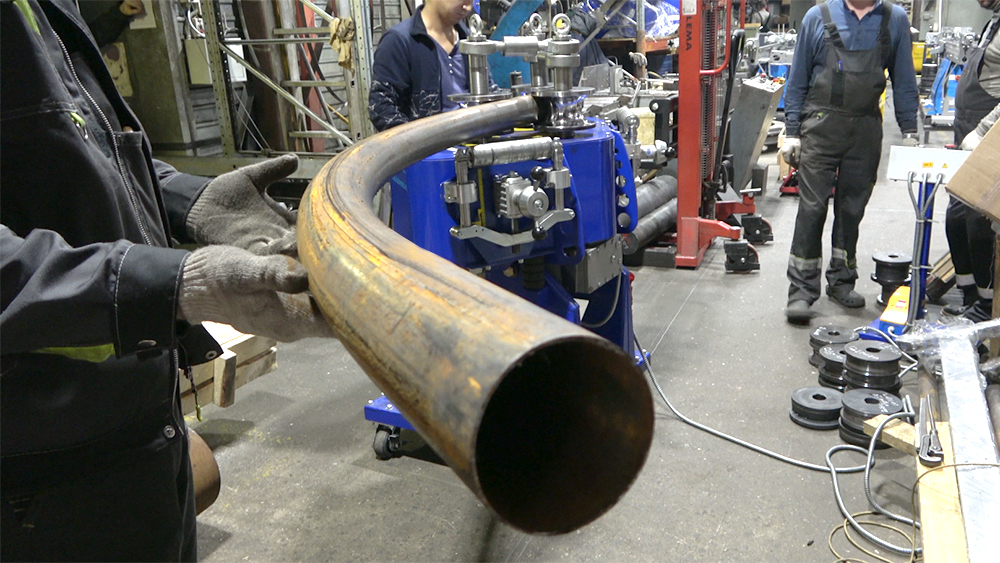

Гибка трубы диаметром 89 мм в дугу
Гибка тонкостенного алюминиевого профиля в дугу
Гибка трубы D57х4 мм в кольцо R300 мм
Гибка сложных алюминиевых профилей в дугу

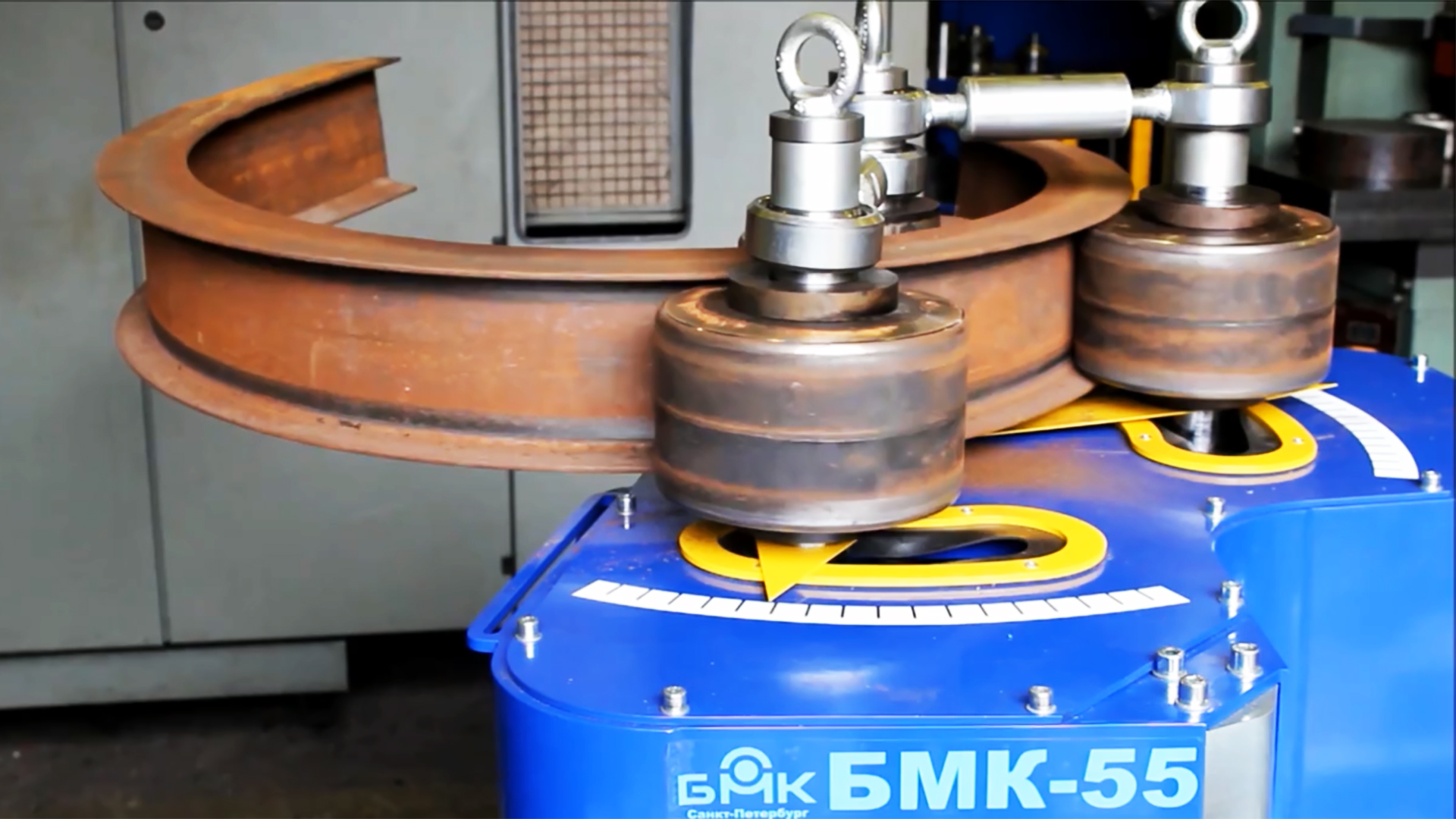

Гибка двутавра 14 на профилегибе 3RE-80
Гибка спиралей. Трубогиб для гибки спиралей.
Гибка трубы из нержавейки на 3-х роликовом трубогибе 3RE-80

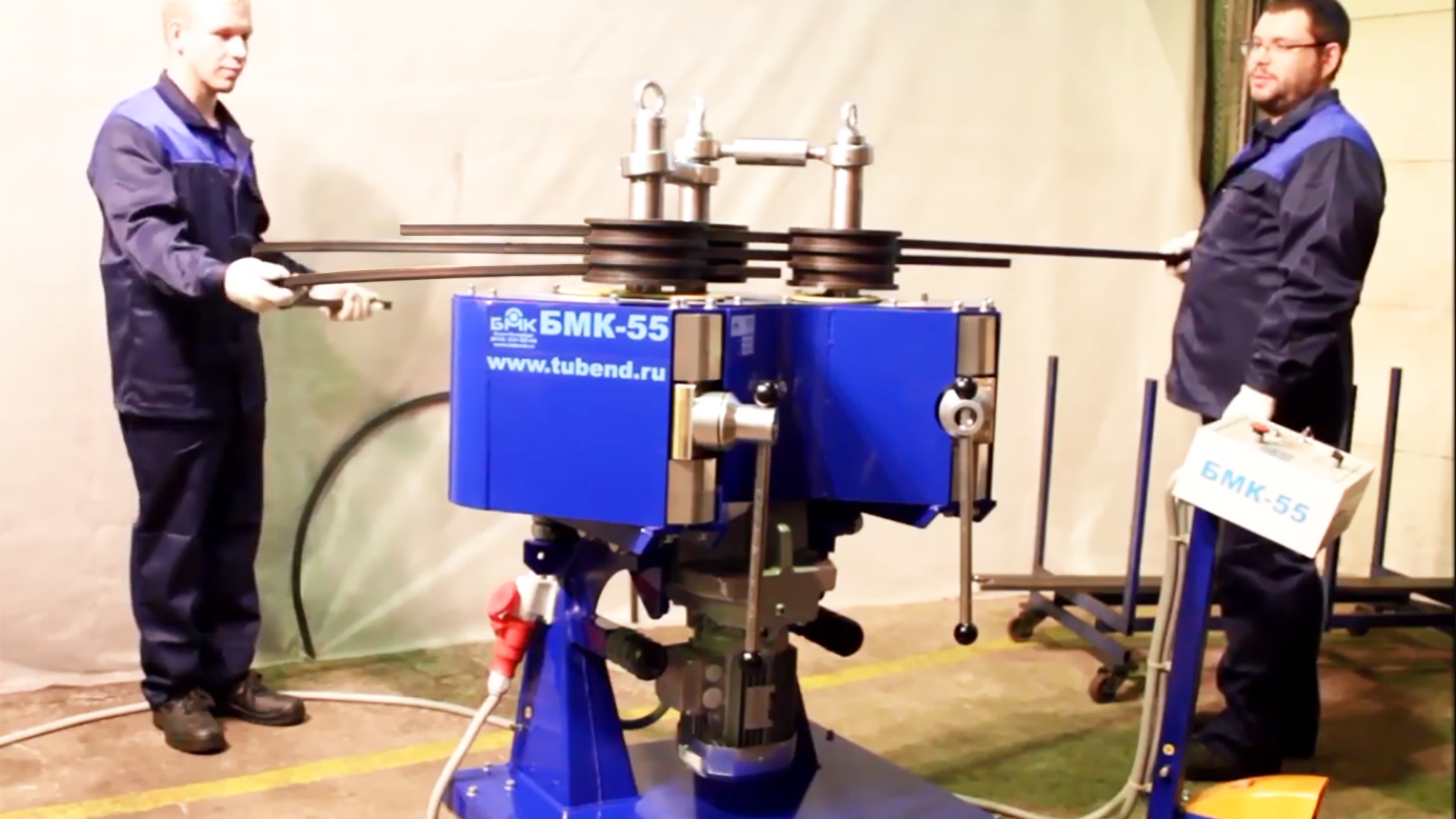

Одновременная гибка 3-х квадратных труб на 3-х роликовом профилегибе 3RE-80

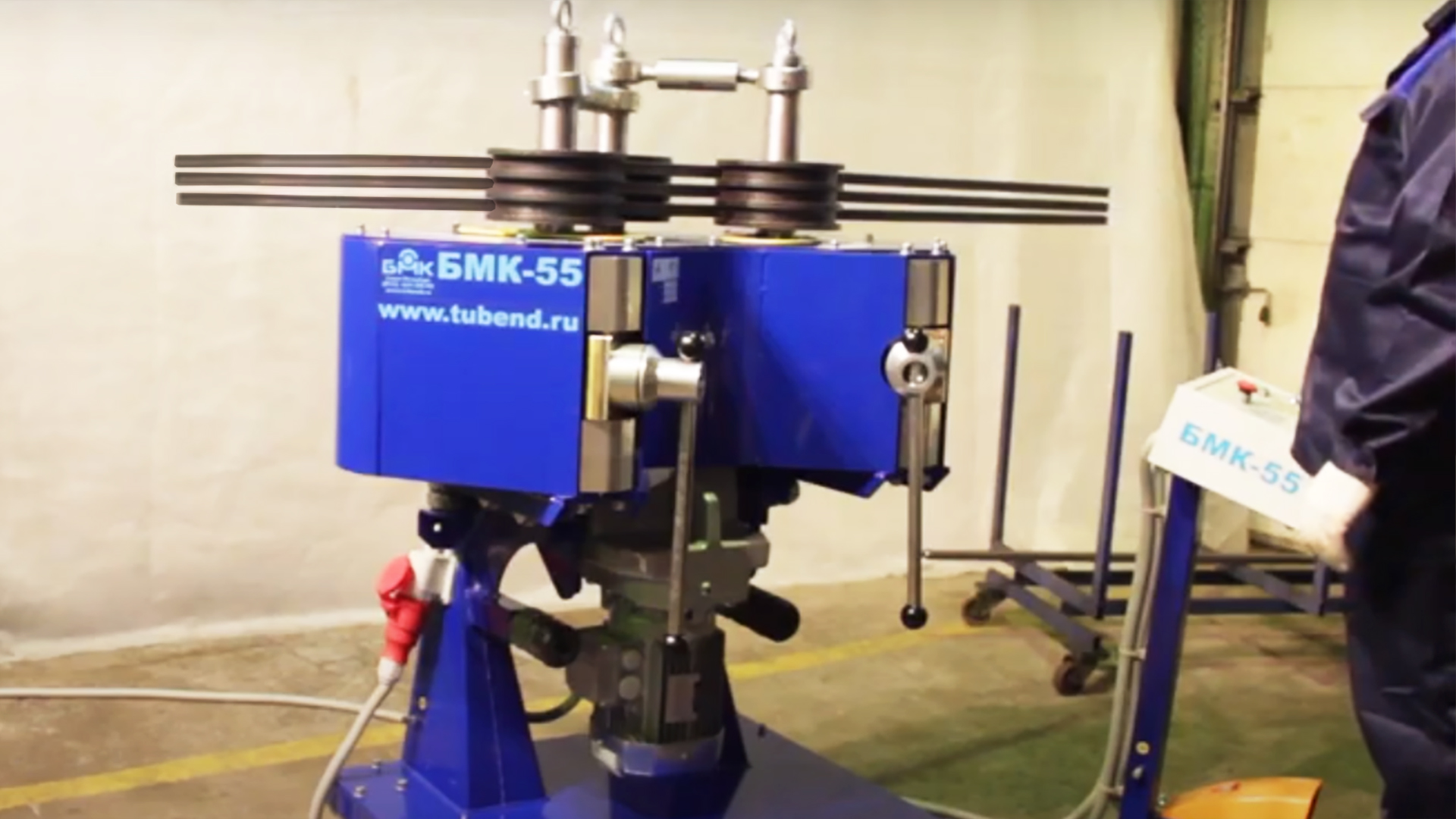

Поточная гибка 3-х квадратных труб на 3-х роликовом профилегибе 3RE-80
Трубы 76х5мм и 57х4мм, согнутые в кольцо
Гибка трех прямоугольных труб 80х40 мм в дугу со 100% повторяемостью на трубогибе 3RE-80 (БМК-55У)
Гибка швеллеров
Гибка швеллера с разными полками в дуги
Гибка уголка
Гибка профильных труб
Стальные трубы 40х20 мм и 60х60 мм
Технические характеристики профилегибочного станка 3RE-80 (БМК-55У)
| Количество ведущих роликов, шт | 3 |
| Синхронизация угловых и линейных скоростей прокатки труб и профилей | На всех 3-х ведущих роликах |
| Механизмы поджимат | Винтовые |
| Количество винтовых механизмов поджима, шт | 2 |
| Счетчик числа оборотов винта поджима (опция), шт | 2 |
| Скорость прокатки трубы (профиля) м/мин. | 5 |
| Диаметры валов, мм | 50 |
| Диаметры гибочных роликов, мм | 200 |
| Минимальный радиус гиба, мм | 300 |
| Максимальный радиус гиба | Не ограничен |
| Минимальные прямые участки на концах трубы (профиля), мм | 200 |
Электропитание и габариты
| Электропитание | 1,5кВт, 380В |
| Вращение гибочных роликов | Реверсное |
| Длина, мм | 1060 |
| Ширина, мм | 840 |
| Высота, мм | 1320 |
| Масса, кг | 520 |

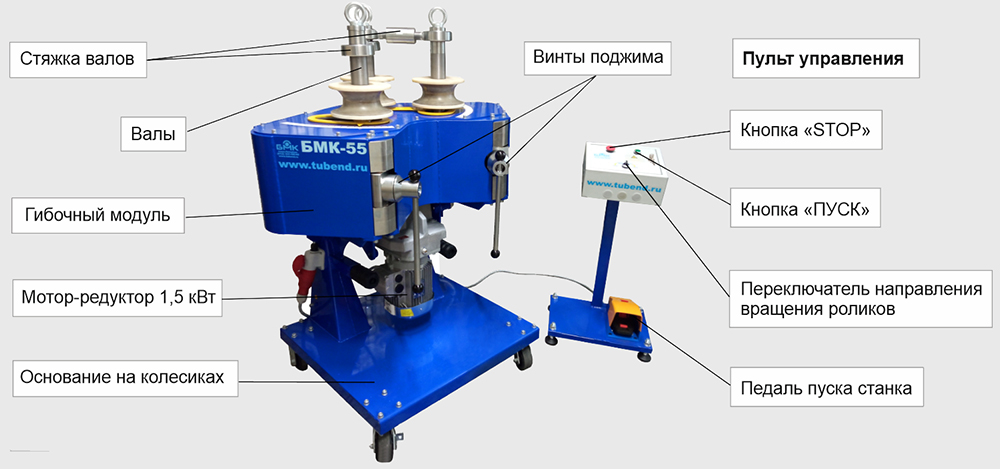

✔ Гибочный модуль профилегиба БМК-55У с мотор-редуктором 1,5 кВт на основании с колесиками
✔ Выносной пульт управления с переключателем левого-правого вращения гибочных роликов, кнопкой аварийного останова с фиксатором и педалью пуска станка
✔ Валы и механизм стяжки валов.
