Полуавтоматический трубогиб с ЧПУ CE-30/2 PARTNER 2-х коорд.
ХАРАКТЕРИСТИКИ
Типоразмеры изгибаемых труб и профилей:
* Также любые трубы и профили нестандартной формы.
Примеры изгибаемых изделий:
Детали из профильных труб
Заготовки под фитинги
U образные трубы для холодильных и бойлерных систем
Трубы с резьбой и гайками на концах
Детали из профилей сложного сечения
* И другие изделия по вашему ТЗ
Преимущества полуавтоматического трубогиба CE-30/2 PARTNER
Превосходное качество гиба
- Элипсность-овальность круглых труб в месте гиба не более 3-5%
- Гибка квадратных и прямоугольных труб без гофр, волн и заломов
- Гибка алюминиевых профилей без гофр, волн и деформации
Повторяемость изготовленных деталей
- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)
- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002
Высокая производительность
- При изготовлении простых деталей одного наименования
Модульная конструкция
- Различные варианты комплектации и под требуемые задачи и бюджет
- Позволяет в будущем повысить степень автомати-зации станка дооснастив его до полного автомата.
Отсутствие «мертвых зон»
- Вынесенный вперед гибочный модуль высотой 350 позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем
Быстрый ввод в эксплуатацию
- Не требует фундамента, работает на технологическом подрамнике либо анкерится к полу.
- Панельный монтаж с быстроразъемными соединениями.
- Оператору не нужна специальная подготовка, достаточно непродолжительного инструктажа и он сможет работать на станке.
Программирование трубогиба
Станок выполняет автоматически:
- Зажим трубы (при автоматическом зажиме)
- Выдвижение дорна в точку гиба
- Смазку дорна с дозировкой подачи смазки
- Гиб трубы
- Снижение скорости в конце гиба
- Убирание дорна из точки гиба до окончания гиба
- Открытие и возврат зажима с гибочным роликом в исходное положение
Программируется оператором на пульте управления:
- Угол гиба. Память на 100 деталей имеющих до 15 последовательных углов гибов в каждой
- Скорость гибки устанавливается в %
Прямые участки между гибами задаются упорами:
-Упоры устанавливаются на требуемые расстояния по всей длине специальной направляющей на штанге станка. Во время гибки, когда торец трубы проходит очередной упор, упор механически опускается и торец трубы упирается в этот упор. Так задается точка начала очередного гиба.
Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение до упора – занимает секунды.
Варианты оснастки к полуавтоматическому трубогибу CE-30/2 PARTNER
1. Гибочный ролик
2. Жесткий дорн
3. Зажим
4. Складкоразглаживатель
5. Вставка скользящего башмака для труб D от 25 мм
Вставка скользящего башмака для труб D до 25 мм
Оснастка взаимозаменяема с оснасткой всех дорновых трубогибов производства БМК
Дополнительные опции

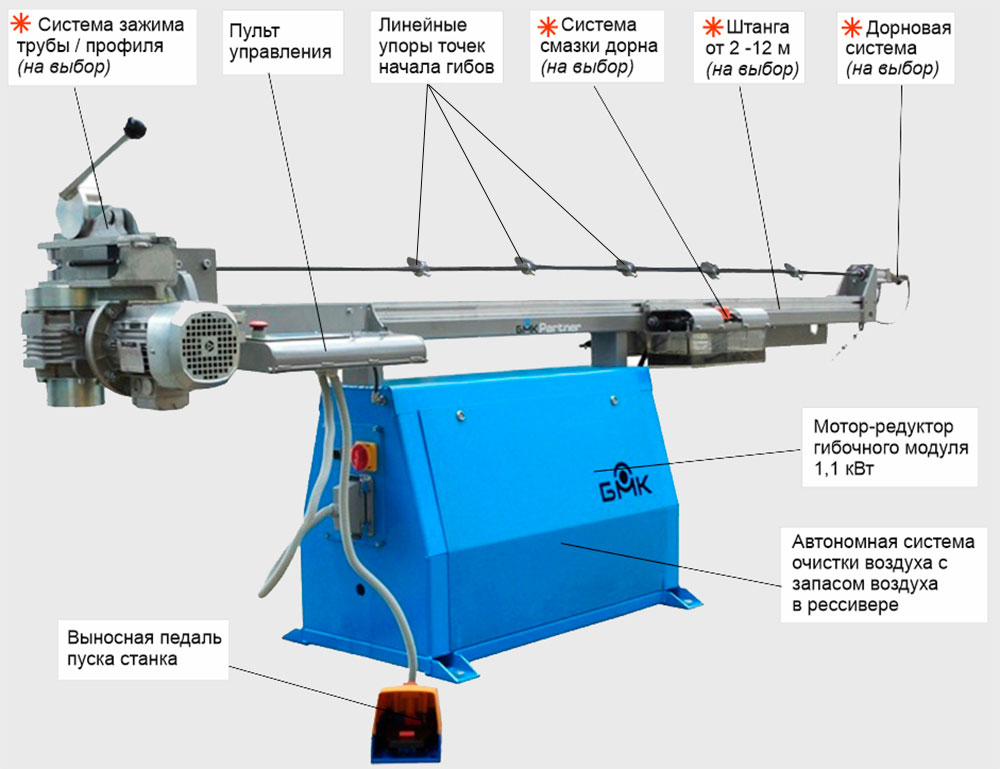

Варианты комплектации полуавтоматического трубогиба CE-30/2 Partner

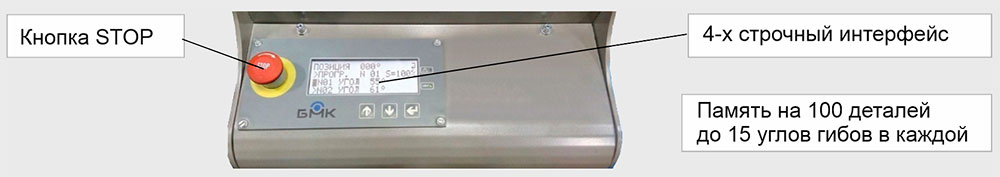

Пульт управления станком
<img src="/files/znaki/zn.jpg" alt="" width="20"> Варианты систем зажимов
| Автоматическая пневматичекая - базовая |
| Автоматическая пневматическая 2-х контурная |
| Автоматическая боковая - для гибки труб на радиусы гиба 5-27мм |
| Автоматическая съемная - для гибки труб на радиусы гиба 170-450 мм |
| Автоматическая открытого типа - для гибки деталей спирального типа |
| Ручная эксцентриковая |
| Ручная винтовая |
Варианты дорновой системы
Автоматическая система выдвижения - убирания дорна
Автоматическая система выдвижения-убирания дорна выдвигает дорн в точку гиба, а перед окончанием гиба возвращает в исходное положение.
Используется для достижения высокого качества гибка на тонкостенных трубах и профилях.
Фиксированный дорн
Дорн всегда находится в зоне гиба
Варианты смазки дорна
Автоматическая смазка дорна
Автоматической смазка синхронизированна с выдвижением дорна и началом гиба и осуществляется в автоматическом режиме без участия оператора
Ручная смазка дорна
Смазка импульсно подается в дорн, за счет нажатия рукой на рукоятку насоса, перед каждым гибом
Штанга
Длина штанги определяется максимальной длиной развертки трубной детали + 300 мм, приведенной к наибольшему целому значению в метрах. Либо длинной используемых в работе труб и профилей.
Со станком поставляется:
✔ Упаковочная тара (деревянный поддон с обрешеткой, деревянные ящики).
✔Руководство по эксплуатации и гарантийный талон.
✔ Копия сертификата соответствия.
✔ Обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.
Дополнительные опции
✔ Изготовление оснастки под любой типоразмер труб и профилей, в том числе специальной со складкоразглаживателями, специальными зажимами и вставками скользящих башмаков.
Параметры работы полуавтоматического трубогибочного станка CE-30/2 Partner
| Возможные радиусы гиба, мм | 5-450 (Базовый 27-170) |
| Минимальный радиус гиба (в зависимости от параметров трубы) | От 1,3-1,5 D |
| Углы гиба,град. | 0 - 180 + пружинение |
| Углы поворота трубы в пространстве, град. | 0 - 360 |
| Выдвижение трубы между гибами: минимальное, мм / под заказ | 50 / от 0,1D |
| Дискретность задания угла гиба, град. | 1 |
| Дискретность задания выдвижения трубы между гибами, мм | 0,5 |
| Направление гибки | По часовой стрелке |
Программирование
| Язык ЧПУ | Русский |
| Интерфейс ЧПУ | 4-х строчный |
| Программируются с помощью ЧПУ: | |
| Углы гиба | Память 100 деталей до 15 углов на каждой |
| Регулировка скорости гиба, % | 20-100 |
| Программируются на станке: | |
| Прямые участки между гибами | Упорами на штанге станка |
| Количество упоров на штанге станка, шт | 5 в базовой комплектации / под заказ без ограничений |
Скорость работы
| Скорость гиба, град./сек. | 40 |
| Скорость возврата гибочного модуля, град./сек. | 80 |
Энергопитание
| Гибочный модуль | 1,1кВт,220В |
| Сжатый воздух для cистемы выдвижения-убирания дорна, cистемы смазки дорна, пневматической системы зажима | 6-10 кг/см |
Габариты
| Длина, мм | 2430-12430 |
| Ширина, мм | 600 |
| Высота, мм | 920 |
| Вынос вперед гибочного модуля, мм | Без ограничений |
| Высота гибочного модуля, мм | 350 |
| Масса, кг | 200-400 |
| Штанга, м | 2-12 |
Эффективность работы - затраты времени на:
| Обучение оператора работе на станке | 4-5 часов |
| Монтаж и ввод в эксплуатацию | 1-2 часа |
| ТО на 1000 часов работы станка | 20-30 минут |
| Ввод данных ЧПУ | 4-6 минут |
| Установка упоров | 10-20 минут |
| Смена оснастки | 5-7 минут |
| Поставка расходников и запчастей | Всегда в наличии на складе в ООО «БМК» |

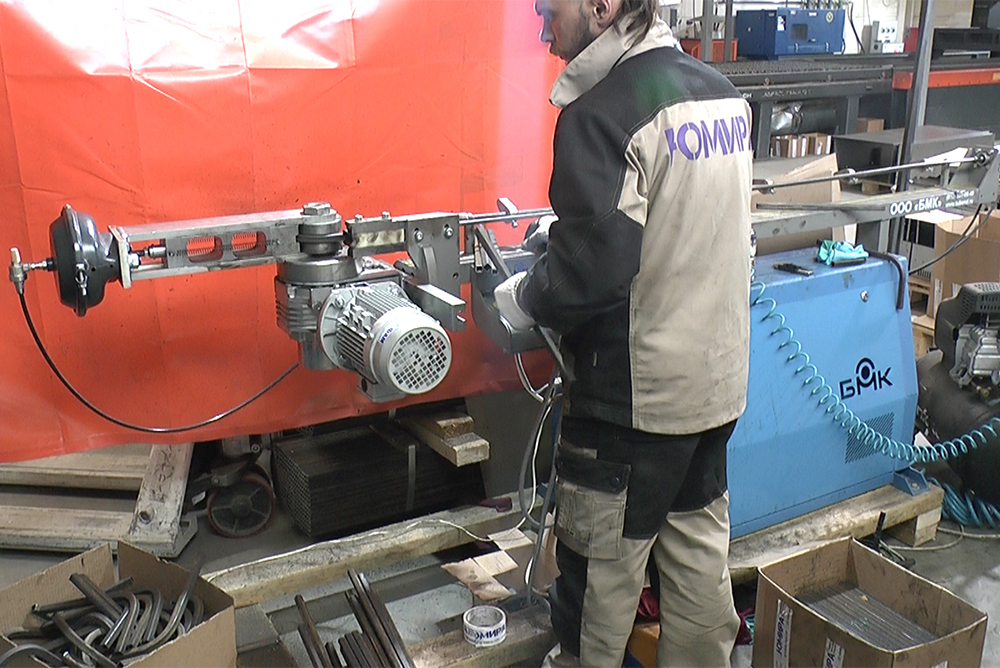

Серийная гибка квадратной трубы на полуавтоматическом 2-х координатном трубогибе с ЧПУ PARTNER.2Х
Серийная гибка квадратных труб на дорновом трубогибе ЧПУ PARTNER.2X
Гибку производит наш клиент - компания Юмира, производственная фирма, осуществляющая гибку труб и профилей под заказ, а так же изготовление металлоконструкций
