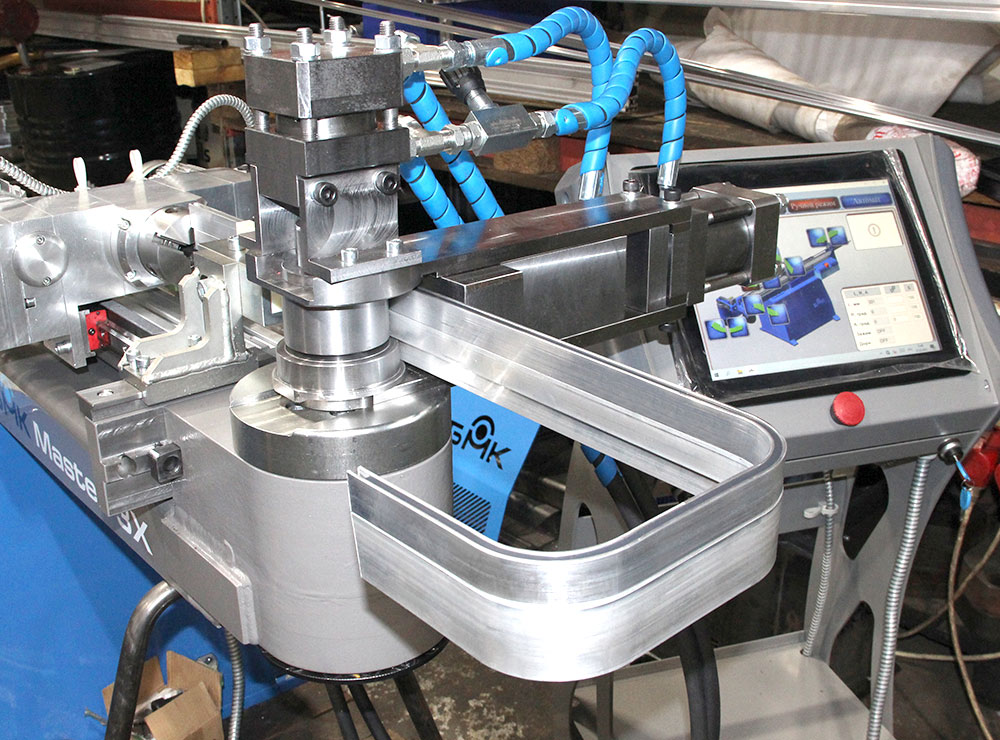

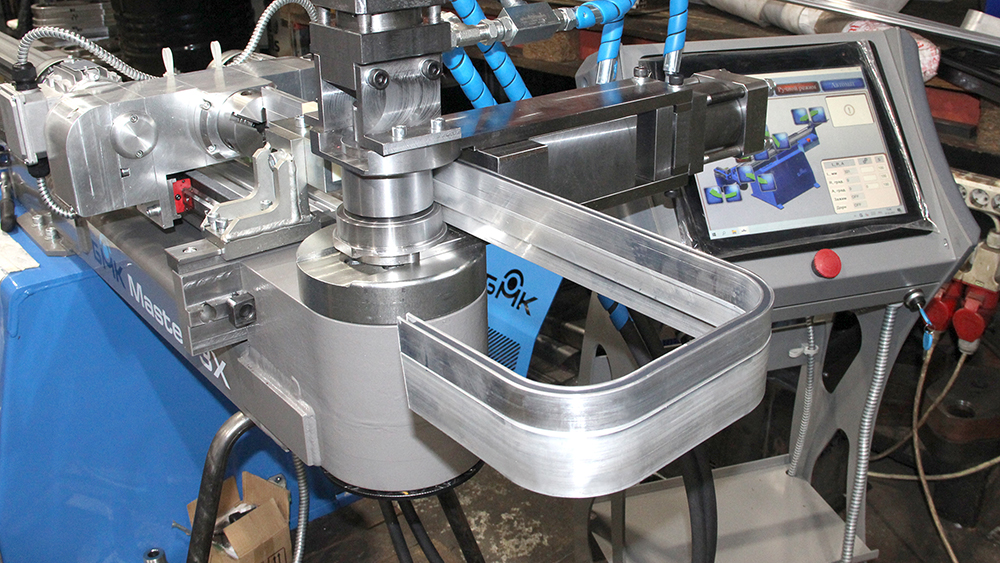

Для гибки сложных профилей в оснастке дорновых трубогибов мы используем двухконтурную систему зажима профиля.
Гибочный ролик для гибки сложного профиля раздвижной. Он состоит из нескольких частей. Количество частей ролика зависит от сложности профиля.
Смотреть каталог дорновых трубогибов для гибки сложных алюминиевых профилей

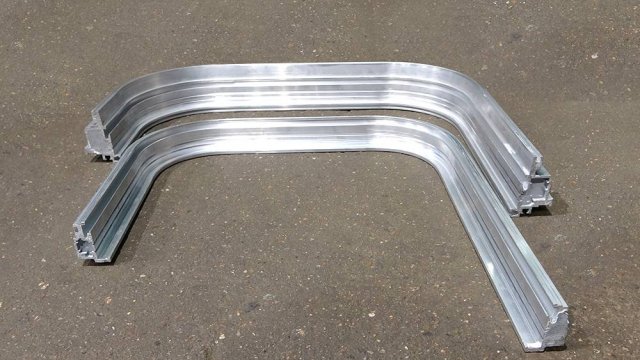

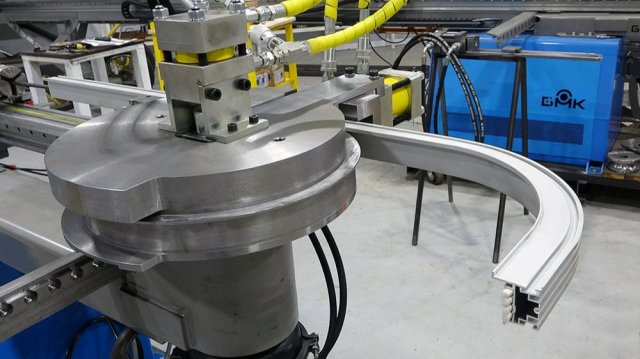

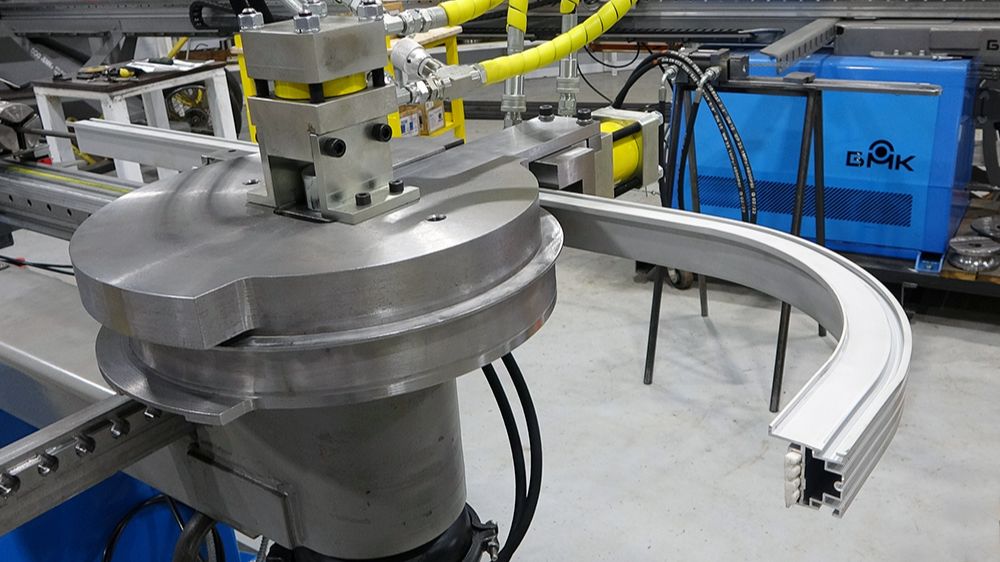

Например, для гибки профилей, представленных на фото, ролик состоит из 4-х частей:

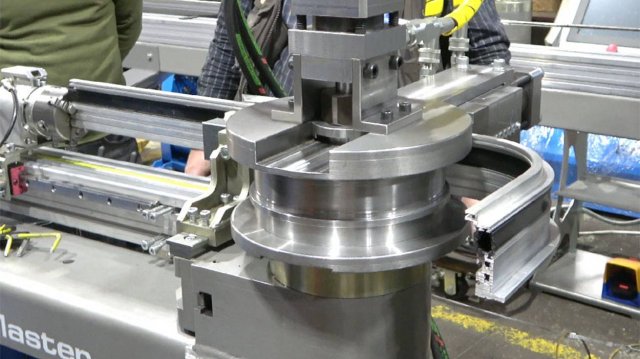

Части ролика раздвигаются при перемещении профиля в оснастке и сдвигаются, зажимая профиль в процессе его гибки.
Это дает возможность:
✔ Легко поместить сложный профиль в оснастку станка, легко перемещать его до очередного гиба и легко извлечь после гибки.
✔ Максимально собрать и плотно сжать сложный профиль, внутри ручья гибочного ролика, в процессе гибки, так чтобы не было люфта или проскальзывания, что обеспечивает высокую точность и качество гибки.

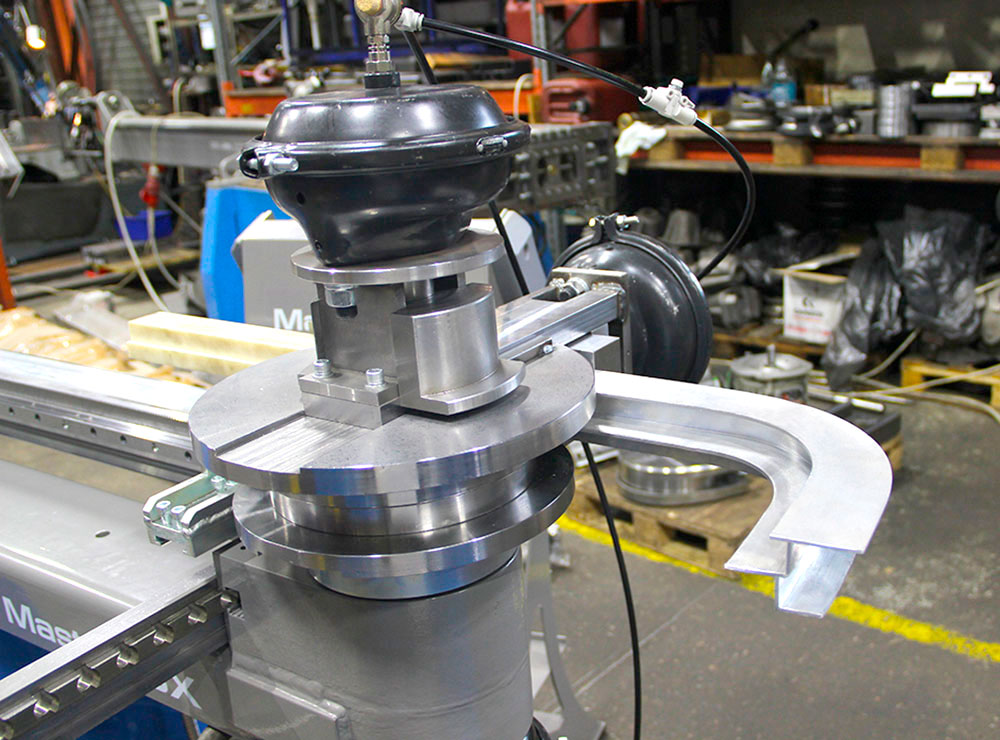

Система зажима называется 2-х контурной, так как включает в себя один контур для зажима частей гибочного ролика и второй контур для работы зажима, прижимающего профиль к гибочному ролику. Система может быть пневматической или гидравлической.
